OM3800 Serisi Plug and Play Web Yönetimi DWDM NMS Board
Ürün Özellikleri
- Yüksek hızlı ARM işlemcisini benimsemek, güçlü veri işleme yeteneği sağlamak, durum bilgilerini toplamak, alarm olayları ve her tek kart fonksiyonel modülün performans parametrelerini dönüştürmek,İşleme ve depolama, ve kontrol ve yönetim bilgilerini cihazın diğer fonksiyonel bloklarına aktarır.
- Emülasyon terminal işleyişini desteklemek için bir Konsol arayüzü sağlayın.
- 4 RJ45 Ethernet arayüzü sağlar, IP tabanlı grafik SNMP ağ yönetimini destekler.
- 2 SFP optik modül arayüzü sağlamak, ekipmanların bant içi yönetimini desteklemek, 2 optik izleme kanalının işlenmesini gerçekleştirmek,ve her bir sitede optik izleme kanallarının optik sinyallerinin alım ve gönderim işlemini tamamlamak.
- Ağ yönetim modülü sıcak değişimi destekler ve arıza sonrası mevcut iş modülünün normal çalışmasını etkilemez.
Özellikleri
| Görev |
Açıklama |
| Yerel yönetim seri bağlantısı |
1 Mikro-USB yerel yönetim seri bağlantı noktasını destekle |
| Uzaktan yönetim Ethernet bağlantısı |
4 RJ45 Ethernet arayüzünü destekler
Arabirim hızı 10/100M uyumludur.
|
| OSC optik izleme bağlantısı |
Destek 2 pluggable optik port SFP, arayüz LC tipi |
| Yönetim yöntemi |
CLI, Telnet, SNMP, Web ve diğer ağ yönetimi yöntemlerini destekler |
| Değiştirme fonksiyonu |
Çoklu cihazların kapsamlı yönetimini gerçekleştirmek için cihazlar arasındaki IP iletişim fonksiyonunu destekleyin |
| Koruma |
Sıcak değişim veya ağ yönetimi kartının arızası mevcut işi etkilemez |
| Bakım |
Yerel veya uzak yazılım çevrimiçi yükseltmesini destekle |
| Yeniden ayarla |
Yerel NMS kartının donanımını sıfırlamak için destekli işletim düğmeleri |
| Başlatma |
Yerel NMS kartı donanımını başlatmak için destek işleme düğmeleri |
| Çalışma sıcaklığı |
-10°C~+60°C |
| Çalışma nemliği |
% 5~95% |
| İşlenmiş slot sayısı |
OSP3800 tam seri şasiyi desteklemek, 1 yuva (0.5U) |
| Maksimum güç tüketimi |
5W |
| MTBF |
>100.000 saat |
| Fabrika varsayılan IP adresi |
192.168.1.188 |

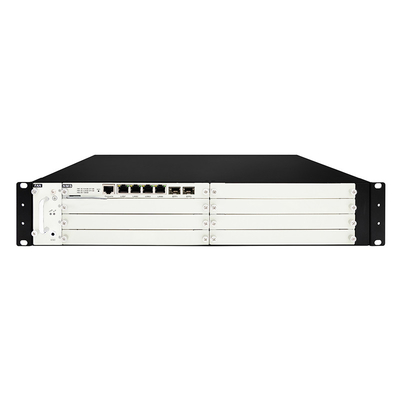

Ürün Fotoğrafı
Arayüz Tanımı
| Ürün |
Arayüz ekran baskı |
Açıklama/Fonksiyon |
|
Ethernet bağlantısı
|
LAN1 |
OSP3800'ün ağ yönetimi sistemi 4 LAN1, LAN2, LAN3, LAN4 arayüzleri tarafından yönetilmesini gerçekleştirmek için ağ yönetimi bilgisayarıyla ağ kablosu üzerinden bağlanmak,Çeşitli ağ öğelerinin kaskad yönetimini gerçekleştirmek ve aynı anda ağ yönetimi bilgisinin iletilmesini gerçekleştirmek. |
| LAN2 |
| LAN3 |
| LAN4 |
| SFP optik portu |
SFP1 |
Gönderim optik kablosu, şube düğümünün ağ yönetimi bilgilerini ağ yönetim merkezine toplamalarını gerçekleştirmek için OSC arayüzü üzerinden bağlanır.ve çift optik portlar iki yönde iletim ve 1 + 1 koruma gerçekleştirmek |
| SFP2 |
| Serili port |
CON |
Yerel seri port ağ yönetimi fonksiyonunu sağlamak |
Gösterge Açıklaması
| Arayüz |
Ürün |
Açıklama |
| PWR |
NMS güç göstergesi |
Açık, NMS güç kaynağı normal, kapalı, güç kaynağı arızası |
| PWR1/PWR2 |
Aygıt güç göstergesi |
Açık, cihaz güç kaynağı normal, kapalı, güç kaynağı arızası |
| Yürü |
NMS sistemi göstergesi |
Açık, NMS çalışması normal, kapalı, NMS çalışması başarısız |
| ALM |
Alarm göstergesi |
1.on: Rack tipi bilinmeyen alarm
2.on: Herhangi bir güç kesintisi alarmı
3.on: Fan arızası alarmı
4.on:Sıcaklık alarmı
5.on: Bilinmeyen kart mesajı alarmı
|
| TEM |
Sıcaklık uyarı göstergesi |
Çalışma sıcaklığı yapılandırılmış değerden daha yüksek olduğunda, bir alarm verir |
| SFP1 |
Optik port 1 göstergesi |
Yanıp sönüyor, veri bağlantısı normal, kapalı, veri bağlantısı normal değil |
| SFP2 |
Optik port 2 göstergesi |
Yanıp sönüyor, veri bağlantısı normal, kapalı, veri bağlantısı normal değil |
GUI Fotoğrafları
