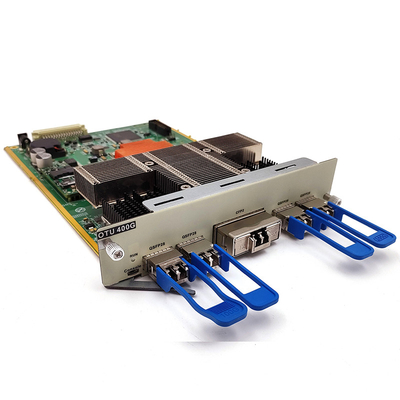

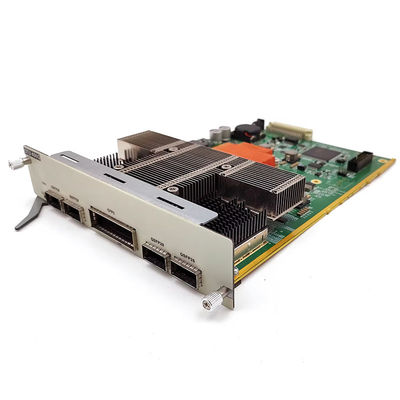

400G Koherent CFP2 Kartı 4*QSFP28 OTU Hizmet Kartı Düzenlenebilir C-Band 96 Dalga iletimi için

1 PC
MOQ
pazarlık edilebilir
fiyat
400G Koherent CFP2 Kartı 4*QSFP28 OTU Hizmet Kartı Düzenlenebilir C-Band 96 Dalga iletimi için
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi
Özellikleri
Teknik Özellikler
Ürün Adı: 400G OTU servis kartı
Bağlantı: 1*CFP2+4*QSFP28
Maksimum uzaklık: 1200KM
Dalga boyu: 96 kanal, C-bant
Vurgulamak:

4*QSFP28 OTU Hizmet Kurulu

,

400G CFP2 Kart OTU Hizmet Kurulu

,

Koherent CFP2 Kartı OTU Hizmet Kurulu
Temel bilgiler
Menşe yeri: Shenzhen, Çin
Marka adı: Olycom
Sertifika: CE RoHS FCC ISO9001
Model numarası: OM3800-400G
belge: DWDM OTN SYSTEM OLYCOM.pdf
Ödeme & teslimat koşulları
Ambalaj bilgileri: Bir kutuda 1 adet, 2Kg GW
Teslim süresi: 4~7 gün
Ödeme koşulları: T/T, Paypal
Yetenek temini: 1500 adet/ay
Ürün Açıklaması

Olycom 400G Muxponder CFP 2 DWDM Optik Taşıma Birimi



Tanıtım



  1. 400G OTU servis kartı, dört 100G hizmet erişimini destekler, PDM-QPSK modülasyonu ve tutarlı alım gibi gelişmiş teknolojileri benimser,ve yüksek hızlı iletim sistemlerinin OSNR gereksinimleri üzerindeki iletim fiziksel etkilerini aşar., CD toleransı, PMD toleransı ve doğrusal olmayanlık.
  2. 1200 kilometrelik röle olmayan iletim üzerinden 400G işinin farkına varabilir ve hat yan arayüzü C bant 96 dalga (50GHz) ayarlanabilirliğini destekler.



Ürün parametreleri



Görev Açıklama
Arayüz

1. Müşteri tarafı arayüzleri: 4, QSFP28 tabanlı takılabilir

2Hat tarafı arayüzü: 1, CFP2 takılabilir, tutarlı PDM-QPSK tabanlı
Hat kip 1 400G hizmetinin şeffaf iletilmesini desteklemek,Müşteri tarafında 4 kanal 100G servis optik sinyali 400G oran DWDM standart dalga boyu optik sinyalleri 1 kanala dönüştürebilir
Tekrarlama modu 400G dalga boyu elektrikli rölesini destekle
Destek iş türü

100GE

OTU4
WDM teknolojisi Desteği DWDM: C bantı 50GHz 96 dalga ayarlanabilir
FEC teknolojisi SDFEC desteği
İşlenmiş slot sayısı OM3800 tam seri şasiyi desteklemek, 2 yuva işgal etmek (1U)
Ağ yönetimi fonksiyonu

l Liman çalışma durumunun gerçek zamanlı izlenmesini destekler, örneğin: optik güç göndermek, optik güç almak, sıcaklık vb.

l Port döngüsü fonksiyonunu ve port kapatma fonksiyonunu destekler
Maksimum güç tüketimi 50W (optik modül dahil)
MTBF >100.000 saat



Ürün Arayüzü



400G Koherent CFP2 Kartı 4*QSFP28 OTU Hizmet Kartı Düzenlenebilir C-Band 96 Dalga iletimi için 0



Ürün Arayüz Açıklama
CFP2 arayüzü TX Modül çıkış optik arayüzü
Rx Modül giriş optik arayüzü
QSFP28 arayüzü QSFP28 Modül giriş ve çıkış optik arayüzü

Arayüz Ürün Açıklama
Yürü OTU kartı işletim göstergesi

Açık, OTU çalışması normal.

Kapalı, OTU çalışması arızası
QR1 Şube 1 modülünün yan alıcı ışık göstergesi

Açık, ışık alımı normal.

Kapalı, ışık alımı anormal.
QR2 Şube 2 modülünün yan alıcı ışık göstergesi

Açık, ışık alımı normal.

Kapalı, ışık alımı anormal.
QR3 Şube 3 modülünün yan ışık alıcı göstergesi

Açık, ışık alımı normal.

Kapalı, ışık alımı anormal.
QR4 Şube 4 modülünün yan ışık alıcı göstergesi

Açık, ışık alımı normal.

Kapalı, ışık alımı anormal.
CR Hattaki modülün ışık alıcı göstergesi

Açık, ışık alımı normal.

Kapalı, ışık alımı anormal.



Şekil



400G Koherent CFP2 Kartı 4*QSFP28 OTU Hizmet Kartı Düzenlenebilir C-Band 96 Dalga iletimi için 1



OTU kart yönetimi arayüzü



400G Koherent CFP2 Kartı 4*QSFP28 OTU Hizmet Kartı Düzenlenebilir C-Band 96 Dalga iletimi için 2



  • İş diskinin çalışma durumunun çevrimiçi gerçek zamanlı izlenmesi
  • Çevrimiçi izleme modülü bağlantı durumu, liman bağlantı durumu
  • Gerçek zamanlı izleme modülü, ışık gücünü gönderir ve alır, mevcut çalışma hızı
  • Optik modül DDM bilgilerini gerçek zamanlı olarak okuma desteği
  • Destek okuma modülü dalga boyu ve kanal bilgileri



OTU Kart Yapılandırması



1. Güç alarmı alan cihazın eşiği

Optik modülün alıcı güç alarm eşiği ağ yönetimi aracılığıyla ayarlanabilir.Cihaz bir alarm tetikleyecek ve bakım personelini iş hayatını etkilemeden dikkat etmeleri için bilgilendirecektir.



2. ALS modu ayarlamaları

ALS fonksiyonu ağ yönetim sistemi aracılığıyla ayarlanabilir. ALS fonksiyonu etkinleştirildiğinde, optik modülün kendisi ışığı alamayacaktır.ve yan optik modülün kendisi ışık yaymaz.



400G Koherent CFP2 Kartı 4*QSFP28 OTU Hizmet Kartı Düzenlenebilir C-Band 96 Dalga iletimi için 3

400G Koherent CFP2 Kartı 4*QSFP28 OTU Hizmet Kartı Düzenlenebilir C-Band 96 Dalga iletimi için 4

400G Koherent CFP2 Kartı 4*QSFP28 OTU Hizmet Kartı Düzenlenebilir C-Band 96 Dalga iletimi için 5
