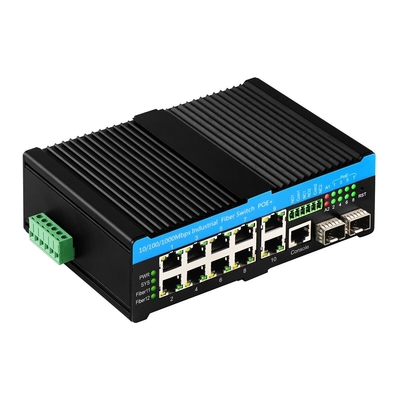

Olycom 2.5G Yönetilebilir CCTV PoE Fiber Switch
| Liman |
2*100/1000/2500Mpbs SFP portları
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km
MM: 1310nm, 2km; 850nm, 500 metre
10*100/1000M UTP RJ45 Uplink ((MDI/MDIX otomatik algılama desteği)
8*UTP PoE Downlink ((PoE af/at/bt)
1*Konsol portu
1*6-PIN güç terminal bloğu
2*Alarm çıkışı
|
| Protokol |
IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
ITU-T G.8023 EPR/Y.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
IEEE802.3af
IEEE802.3at
IEEE802.3bt
|
| Değiştirme Özellikleri |
İletişim modu: depolama ve iletme
Gönderme gecikmesi: <10 us
Sistem bant genişliği: 40Gbps (trafik sıkışıklığı olmayan)
Gönderme oranı: 22.321 Mpps
DRAM boyutu: 128M
Flaş boyutu: 16M
Paket tamponu boyutu: 4Mb
VLAND ID: 4096
MAC Adres Tablosu Boyutu: 8K
Jumbo Frame: 9.6KB
|
| Ağ Medyası |
10BASE-T: CAT3, CAT4, CAT5 korunmamış bükülmüş çift ((≤100m)
100/1000BASE-TX: CAT5 veya daha yüksek korumalı bükülmüş çift ((≤100m)
|
| LED |
Güç, Sistem, Ağ, PoE, Fiber, Alarm
Güç, kırmızı.
SYS: Sistem, kırmızı
Ağ bağlantısı/aktivite: Yeşil LED
Ağ Veri hızı: Orange LED (1G için açık)
PoE: Yeşil Aktif
Fiber Link: Yeşil
LED Alarm: Kırmızı yanıp sönen
|
| Güç kaynağı |
Giriş voltajı: 48V ((max 57V)
PoE çıkış voltajı: 48V
Tek PoE çıkış gücü: 15.4W/30W/60W/90W ((port 1~8)
Çalışma sıcaklığı: -40°C'den +75°C'ye kadar ( 240W PoE çıkışında)
Çalışma sıcaklığı: -40 °C'den +55 °C'ye kadar ((480W PoE çıkışta)
Maksimum bütçe: 720W ((Hizmet ömrünü ve dağılmayı göz önünde bulundurarak önerilmez)
Ters bağlantı: destek
|
| PoE Kablolama |
PoE af/at: 1/2 ((V+), 3/6 ((V-)
PoE bt: 1/2 (V+), 3/6 (V-), 4/5 (V+), 7/8 (V-)
|
| Çevre |
Depolama sıcaklığı: -40°C~85°C
Çalışma nemliği: 10%~90%, yoğunlaşmayan
Depolama nemliği: %10~95, yoğunlaşmayan
|
| Endüstri Standartları |
ESD: IEC61000-4-2, ±15KV hava, ±6KV temas
EFT: IEC61000-4-4, Genel ±6KV
Akım: IEC61000-4-5, Diferansiyel ±2KV, Genel±6KV
|
| Sertifikasyon |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Part 15 Subpart B ((B sınıfı) ANSI C63.4: 2014
|
| Mekanik bilgi |
Kabuk: IP40 derecesi seviyesinde dalgalı metal kabuk
Boyut: 165*112*45.5mm

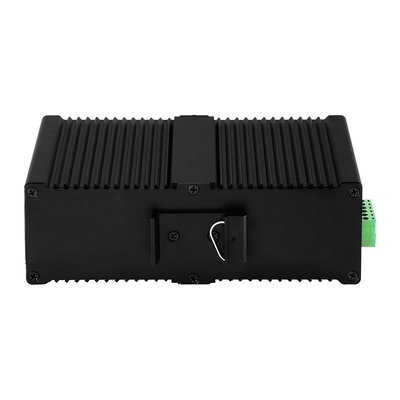

Montaj yöntemi: Din ray montajı
Ağırlık: 0.75Kg/0.9Kg ((Net/Gross)
|
| Garanti |
3 yıl, ömür boyu teknik destek |
Temel Özellikler
1. Gerçek zamanlı görüntüleme voltaj, akım, güç ve PD düzeyi ve tam göstergeler
2. PoE portlarını etkinleştir / devre dışı bırak, PoE güç açma gecikmesi ve PoE çıkış gücünü ayarla
Programlanabilir PoE parametreleri: Birincil güç kaynağı, PoE modu, öncelik, maksimum güç vb.
3. Destek röle alarm çıkışı ve alarm durumu ışık göstergesi ((2 kuru temas yolu)
I/O bağlantıları var, seri iletişim yok.
Yönetim arabiriminde hepsini tıklat
Bu 2 alarm portlarını dış bir zil veya sirene bağlayın
Eğer herhangi bir bağlantı noktası çalışmıyorsa kullanıcıları ısıtacak çan/siren çalıyor ((uzaktan gerçek zamanlı izleme)
Yazılım Özelliği
- Kablo teşhisini destekle ve hata noktasını belirleyebilir
- IEEE802.3az EEE ((Enerji verimli Ethernet) Yönetimini destekle, güç tüketimini optimize et
- STP, RSTP, MSTP, ITU-T G.8032 Ethernet Koruma Halkasını Destekle ((EPR)
- QoS desteği, ulaşım sınıflandırması QoS, CoS, bant genişliği kontrolü ((girin/çıkış yönü), fırtına bastırma, farklılaştırılmış hizmetler
- Destek IEEE802.1q VLAN, VLAN portu, Mac tabanlı VLAN, IP alt ağ VLAN, Protokol VLAN, VLAN dönüştürücü, MVR
- Dinamik IEEE802.3ad LACP bağlantı toplama, statik bağlantı toplama desteği
- IGMP/MLD taramasını destekle V1/V2/V3, IGMP filtreleme/modülasyonu, IGMP arama
- IGMP desteği ajanı raporu, MLD casusluğu.
- Güvenlik: port ve Mac IEEE802.1X, RADIUS, ACL, TACACS +, HTTP/HTTPS, SSL/SSH v2 tabanlı
- CLI, Web yönetimi, SNMP v1/v2c/v3, Telnet gibi Cisco® desteği
- TFTP ve HTTP üzerinden yazılım yükseltmesini destekle, sabit yazılım yedekliliği yükseltmenin başarısız olmasını önler
- Destek DHCP istemcisi/Relay/Snooping/Snooping seçeneği 82/Relay seçeneği 82
- RMON, MIB II, ayna görüntüsü, olay günlüğü, DNS, NTP/SNTP, IEEE802.1ab LLDP desteği
- IPV6 Telnet sunucusu/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL desteği
- Lütfen web kılavuzu veya CLI kılavuzu için bizimle iletişime geçin
Uygulama
- Güç aç cihazlara güç sağlama
- Optik Telekomünikasyon
- Uzaktan kumanda ve izleme
- Dışarıdaki CCTV güvenlik gözetimi
- Geniş bantlı özel ağ
Sık Sorulan Sorular
1Hangi çipe dayanıyor?
Olycom: Vitesse
2- Özel yapabilir miyim?
Evet.
Logo, model adı, etiket, PVC maske ve ürün parçaları gibi OEM hizmetlerini destekliyoruz ((montaj kiti, güç terminal bloğu vb.)
310/100M cihazlarla bağlayabilir miyim?
Evet.
LAN portları için 10/100/1000M otomatik algılama
Fiber portları için, lütfen Web GUI veya CLI üzerinden 100Mbps hızını yapılandırın
4Gerekirse bazı portlar için PoE fonksiyonunu kapatabilir miyim?
A: Evet.
Bu serideki tüm PoE yönetilen anahtarlar PoE yönetimini destekliyor
Lütfen sadece PoE durumunu Web GUI veya CLI üzerinden ayarlayın.
5SKD/CKD yapıyor musun?
A: Evet.
Bir fabrika olarak, bunu defalarca yaşadık.
