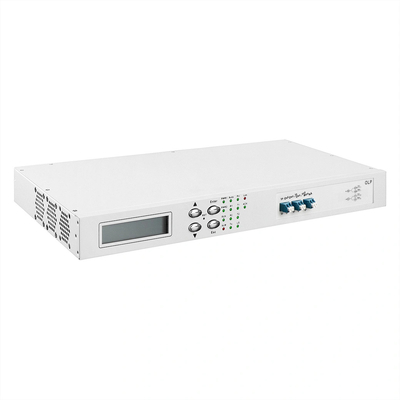

Olycom OLP optik fiber hattı koruma sistemi
Parametreler
| Şasi |
Tek başına 1U şasi |
| Çalışma sıcaklığı |
-5°C+55°C |
| Nitelikli nem |
%5%95% yoğunlaşmayan |
| Depolama sıcaklığı |
-20°C75°C |
| Güç kaynağı |
AC 220V / 50 ′′ 60Hz, DC ((-36 ′′-72) V çift güç kaynağı |
| Boyut |
Standart 19 'rak 1U (483 * 249 * 44mm) |
| Maksimum güç tüketimi |
40W |

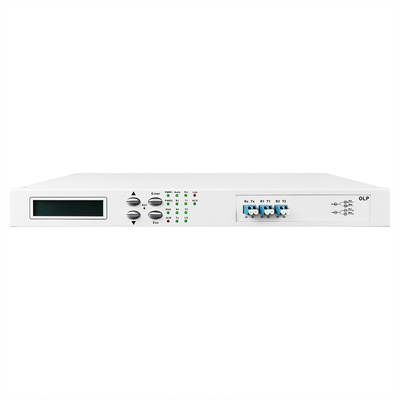

Ön panel
Açıklama
1) Optik arayüz tanımı: Ekipman panelindeki flens sinyal arayüzüdür.
2) Optik fiber bağlantı kablosunu çıkarırken, sert nesnelerin, tozların veya diğer kirlerin optik çıkış portuna dokunmasını, zarar vermesini ve kirlenmesini önlemek için toz kapağı ile kapatın.
3) LCD ekran: giriş ve çıkış optik gücü ve diğer ilgili bilgileri gösterir.
4) ▲"Yukarı" tuş; ▼"Aşağı" tuşu; "Enter" OK tuşu; "Esc" iptal tuşu.
5) RST: Donanım sıfırlamasını ve işletim düğmeleri ile donanım başlatılmasını destekler.
Arka panel
Açıklama
1) Güç kaynağı (PIU) yuvası cihazın arkasında, AC (APU) / DC (DPU) seçeneğini destekler ve güç kaynağının 1 + 1 sıcak yedekleme.
2) Işık göstergesi: PWR: açık: normal güç kaynağı; kapalı: güç kaynağı yok veya anormallik.
3) RJ45 Ethernet arayüzü, RS-232 seri portu: cihaz izleme veri bilgileri için iletişim arayüzü.
Temel Özellikler
- İletişim kesintisi süresini kısaltmak, bakım verimliliğini artırmak ve çok kısa bir sürede iletişimi otomatik olarak geri getirmek
- Hat arızalarından kaynaklanan çeşitli kayıpları azaltmak
- Aktarım ağının güvenilirliğini artırmak ve operatörlerin hizmet kalitesini iyileştirmek
- Aktif ve yedek çalışma yollarının keyfi zamanlaması (hat bakımı, kesme zamanlaması) iş kesintisinin olmadığından emin olmak
- Destek ekran gösterimi, ana ve yedek optik fiber optik gücünün gerçek zamanlı izlenmesi ve şeffaf iletim
- Ekipmanın yönetimini ve bakımını kolaylaştırmak için tüm sistemin uzaktan ve kısa menzilli kontrolünü desteklemek.
OLP: 1+1
Şekil
Özellikleri
| Görev |
Özellikleri |
| Çalışma dalga boyu aralığı |
1260nm~1650nm |
| OLP tipi |
OLP-1+1 (ikili iletim ve seçici alım) |
| Değişim saati |
<15 ms |
| Kayıpları başlatmak |
Çalışma yolu |
<4dB |
| Alternatif yol |
<1.2dB |
| Monitor optik güç aralığı |
-50 dBm ~ +25 dBm |
| Optik arayüz |
LC/UPC (ihtiyaç duyulmaz) |
| Maksimum güç tüketimi |
5W |
| MTBF |
>100.000 saat |
Arayüz tanımı
| Arayüz |
Açıklama |
Fonksiyon/Bağlantı |
| Rx |
OLP yerel çıkış arayüzü |
Yerel cihazın RX bağlantısına bağlan |
| TX |
OLP yerel alıcı arayüzü |
Yerel cihazın TX bağlantı noktasına bağlan |
| R1 |
Ana rota alıcı arayüzü |
T1'e bağlan |
| T1 |
Ana rota çıkış arayüzü |
R1'e bağlan |
| R2 |
Yedekleme rotasını alan arayüz |
T2'ye bağlan |
| T2 |
Yedekleme yolu çıkış arayüzü |
R2'ye bağlan |
Gösterge tanımı
| Arayüz |
Açıklama |
Görev |
| PWR1/PWR2 |
OLP güç göstergesi |
Açık, OLP güç kaynağı normal.
Kapalı, güç kaynağı arıza
|
| Yürü |
OLP sistemi göstergesi |
OLP normal çalışıyor.
Kapalı, bir operasyon arızası var.
|
| ACK |
OLP talimatı dönüş göstergesi |
Geri dönme talimatı var.
Kapalı, geri dönme talimatı yok.
|
| Los Angeles |
OLP sinyali göstergesi |
Açık, optik sinyal kayboldu.
Kapalı, sinyal kayboldu.
|
| ALM |
OLP alarm göstergesi |
Optik sinyaller veya anormal giriş ve çıkış yok |
| Otomatik |
OLP çalışma kip göstergesi |
Açık, otomatik modda çalışıyor
Kapalı: manuel modda çalışmak
|
| R1 |
OLP ana rota alıcı göstergesi |
Açık, alım normal.
Kapalı, alım anormal.
|
| R2 |
OLP yedek rotası alıcı göstergesi |
Açık, alım normal.
Kapalı, alım anormal.
|
| T1 |
OLP ana rota çıkış göstergesi |
Açık, çıkış normal.
Kapalı, çıkış anormal.
|
| T2 |
OLP yedek rota çıkış göstergesi |
Açık, çıkış normal.
Kapalı, çıkış anormal.
|
| Pri |
Ana rota çalışma göstergesi |
Ana yolda çalışıyorum. |
Ayarlar
1.İş modunu ayarlamak
Cihaz iki çalışma modunu sağlar: manuel mod ve otomatik mod.
Manual mod, cihazı çalıştırmak ve zorla değiştirmek için kullanılır.
(1) Ağ yönetimi aracılığıyla otomatik ve manuel seçimi;
(2) Aygıt düğmesi üzerinden seçin, otomatik ışık sönene kadar (manual çalışır) veya ışıklar (otomatik çalışır)
İşleyicinin işlemini tamamlamasından sonra, ekipman otomatik çalışma moduna yerleştirilmelidir, aksi takdirde koruma arızası kazaları meydana gelebilir.
Not: Cihaz otomatik olarak manuel moddan otomatik mod'a dönmeyi destekler ve fabrika varsayılan ayarlarına göre dönüş süresi 5 dakikadır.
2Ana rota ayarları.
Cihaz ana rota ayarlarını sağlar. Müşteriler ihtiyaçlarına göre ana rota olarak R1 veya R2 seçebilirler; fabrika varsayılanı ana rota olarak R1'dir
3.İş rotası ayarları
Fabrika varsayılan R1 birincil çalışma yolu (Pri) ve R2 yedek çalışma yolu (Sec) 'dir.
Aygıt otomatik çalışma modunda olduğunda, cihaz otomatik olarak hat koşullarına göre bir çalışma rotası seçecektir:
(1) Sadece bir rota mevcut olduğunda: mevcut rota ile eşleşen kanal üzerinde çalışmalar;
(2) Her iki rota da kullanılabilirken: zaman içinde ilk çalışan rota ile eşleşen rota (yakıt kanalı üzerinde çalışılırsa,Cihaz otomatik olarak 5 dakika sonra ana kanala dönecektir., cihazın geri dönüş fonksiyonu çalıştırıldığı sürece).
Bir rotayı manuel olarak seçerken, cihazı manuel moduna ayarlayın ve panel düğmeleri veya ağ yönetimi aracılığıyla çalışma rotasını ayarlayın
4.Konuşturma eşiğindeki güç değerini ayarlayın
Aygıtın başlangıç anahtarlama eşiği güç değeri -30dBm'dir. Kullanıcı, cihaz türüne ve diğer tarafın hattının gerçek durumuna göre ilgili ayarları yapabilir.
Temel ilke: Aktarma eşiği güç değeri, optik iletim ekipmanlarının en az alınan güç değerinden biraz daha fazladır ve fark 0,5 ~ 1dB'dir.(Alınan minimum güç değeri, tüm sistem hizmetinin normal iletilmesini sağlamak şartıyla).
5.Switchback mod ayarları
Dönüşümün tanımı: Otomatik modda, cihaz yedek durumdan ana duruma geçiyor. "otomatik dönüşüm" veya "otomatik dönüşüm yok" olarak ayarlanabilir."Automatik geri dönüşü olmayan" modunda, geri dönüş koşulları yerine getirilse bile (hem birincil hem de yedek rotalar normal), yedek rota otomatik olarak ana rotaya geçmeyecek.
6.Switchback gecikme ayarları
Aygıt "otomatik geri dönüş" modunda olduğunda, optik yol yedek durumdadır ve cihaz otomatik modda çalışır.Aygıt gerçek zamanlı olarak ana ve yedek yollarda ışık algılamasını gerçekleştirecektir.Ana ve yedek yolların optik gücünün M süresi (0 ~ 999 dakika) içinde olduğunu tespit ederse, cihaz otomatik olarak ana yol (Pri) durumuna dönecektir.
Uygulama
Açıklama
OLP TX, müşteri ekipmanının TX ışık yayıcı bağlantısına bağlıdır.
RX, müşteri ekipmanının RX ışık alıcı bağlantısına bağlıdır.
R1 optik kablo aracılığıyla karşıdaki OLP cihazı T1 bağlıdır
R2 karşıdaki OLP cihazına T2 bağlanır.
T1 karşıdaki OLP aygıtına R1 bağlanır
OLP cihazı R2 bağlantısı
