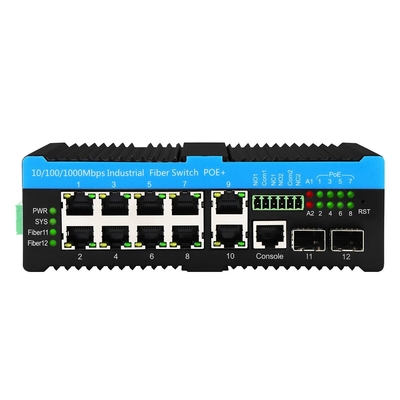

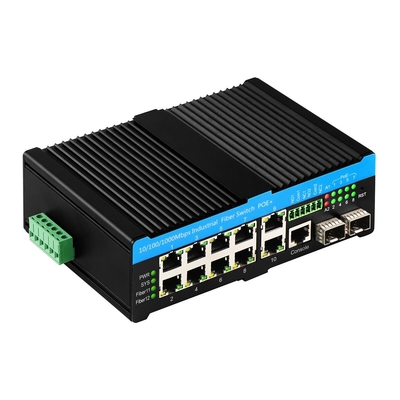

8 Port Katmanı 2 Yönetilen Gigabit 90W PoE Değiştirici
Endüstriyel Fiber Değiştiricisi Spesifikasyonu
| Liman |
2*100/1000/2500Mpbs SFP portları
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km
MM: 1310nm, 2km; 850nm, 500 metre
8*UTP PoE Downlink ((PoE af/at/bt)
1*Konsol portu

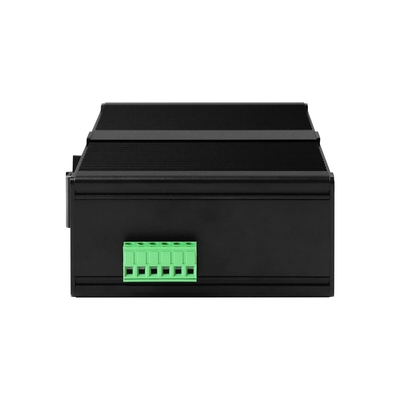

1*6-PIN güç terminal bloğu
2*Alarm çıkışı
|
| Protokol |
IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
ITU-T G.8023 EPR/Y.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
IEEE802.3af
IEEE802.3at
IEEE802.3bt
|
| Değiştirme Özellikleri |
İletişim modu: depolama ve iletme
Gönderme gecikmesi: <10 us
Sistem bant genişliği: 36Gbps (trafik sıkışıklığı olmayan)
DRAM boyutu: 128M
Flaş boyutu: 16M
Paket tamponu boyutu: 4Mb
VLAND ID: 4096
MAC Adres Tablosu Boyutu: 8K
Jumbo Frame: 9.6KB
|
| Ağ Medyası |
10BASE-T: CAT3, CAT4, CAT5 korunmamış bükülmüş çift ((≤100m)
100/1000BASE-TX: CAT5 veya daha yüksek korumalı bükülmüş çift ((≤100m)
|
| LED |
Güç, Sistem, Ağ, PoE, Fiber, Alarm
Güç, kırmızı.
SYS: Sistem, kırmızı
Ağ bağlantısı/aktivite: Yeşil LED
Ağ Veri hızı: Orange LED (1G için açık)
PoE: Yeşil Aktif
Fiber Link: Yeşil
LED Alarm: Kırmızı yanıp sönen
|
| Güç kaynağı |
Giriş voltajı: 48V ((max 57V)
PoE çıkış voltajı: 48V
Tek PoE çıkış gücü: 15.4W/30W/60W/90W ((port 1~8)
Çalışma sıcaklığı: -40°C'den +75°C'ye kadar ( 240W PoE çıkışında)
Çalışma sıcaklığı: -40 °C'den +55 °C'ye kadar ((480W PoE çıkışta)
Maksimum bütçe: 720W ((Hizmet ömrünü ve dağılmayı göz önünde bulundurarak önerilmez)
Ters bağlantı: destek
|
| PoE Kablolama |
PoE af/at: 1/2 ((V+), 3/6 ((V-)
PoE bt: 1/2 (V+), 3/6 (V-), 4/5 (V+), 7/8 (V-)
|
| Çevre |
Depolama sıcaklığı: -40°C~85°C
Çalışma nemliği: 10%~90%, yoğunlaşmayan
Depolama nemliği: %10~95, yoğunlaşmayan
|
| Endüstri Standartları |
ESD: IEC61000-4-2, ±15KV hava, ±6KV temas
EFT: IEC61000-4-4, Genel ±6KV
Akım: IEC61000-4-5, Diferansiyel ±2KV, Genel±6KV
|
| Sertifikasyon |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Part 15 Subpart B ((B sınıfı) ANSI C63.4: 2014
|
| Mekanik bilgi |
Kabuk: IP40 derecesi seviyesinde dalgalı metal kabuk
Boyut: 165*112*45.5mm

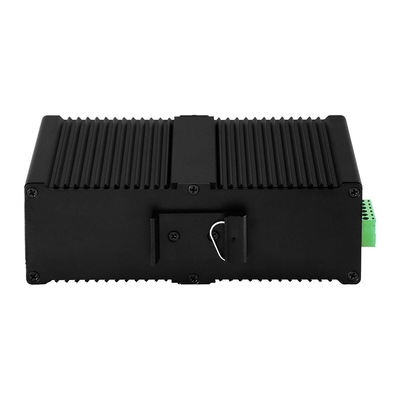

Montaj yöntemi: Din ray montajı
Ağırlık: 0.75Kg/0.9Kg ((Net/Gross)
|
| Garanti |
3 yıl, ömür boyu teknik destek |
Web GUI
- Kablo teşhisini destekle ve hata noktasını belirleyebilir
- IEEE802.3az EEE ((Enerji verimli Ethernet) Yönetimini destekle, güç tüketimini optimize et
- STP, RSTP, MSTP, ITU-T G.8032 Ethernet Koruma Halkasını Destekle ((EPR)
- QoS desteği, ulaşım sınıflandırması QoS, CoS, bant genişliği kontrolü ((girin/çıkış yönü), fırtına bastırma, farklılaştırılmış hizmetler
- Destek IEEE802.1q VLAN, VLAN portu, Mac tabanlı VLAN, IP alt ağ VLAN, Protokol VLAN, VLAN dönüştürücü, MVR
- Dinamik IEEE802.3ad LACP bağlantı toplama, statik bağlantı toplama desteği
- IGMP/MLD taramasını destekle V1/V2/V3, IGMP filtreleme/modülasyonu, IGMP arama
- IGMP desteği ajanı raporu, MLD casusluğu.
- Güvenlik: port ve Mac IEEE802.1X, RADIUS, ACL, TACACS +, HTTP/HTTPS, SSL/SSH v2 tabanlı
- CLI, Web yönetimi, SNMP v1/v2c/v3, Telnet gibi Cisco® desteği
- TFTP ve HTTP üzerinden yazılım yükseltmesini destekle, sabit yazılım yedekliliği yükseltmenin başarısız olmasını önler
- Destek DHCP istemcisi/Relay/Snooping/Snooping seçeneği 82/Relay seçeneği 82
- RMON, MIB II, ayna görüntüsü, olay günlüğü, DNS, NTP/SNTP, IEEE802.1ab LLDP desteği
- IPV6 Telnet sunucusu/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL desteği
L2 Yönetilen Değiştirme ile Giriş
IM-FP21008GW, fiber optik uplink portlarını işlemek için 2.5G'ye kadar veri hızı olan Endüstriyel Ağ Değiştiricileri (INS) için yeni bir standart belirler.
-40oC'den +75oC'ye kadar sıcaklıklarda çalışır ve bireysel liman sıcaklıklarını izleyebilir ve rapor edebilir.
IEEE 802.3bt uyumlu, toplam 480W güç için 8 bakır bağlantı noktasında 90W PoE gücüne kadar IEEE 802.3bt uyumlu 57VDC gücü kabul eder.Bu, PTZ kubbeleri için en zorlu PoE uygulamaları için güç sağlamayı sağlar., LED aydınlatma ve kablosuz ürünler.
G.8032V1/V2 Hızlı Halka protokolüne uygun.
Akıllı PoE yönetimi, 1 numaralı bağlantı noktasından başlayarak maksimum güç önceliğini tahsis eder.Çift bakır ve fiber uplinks, yollar ve çevre güvenlik senaryosu için kullanılan Ring Network yapılandırmaları için düşürme ve eklemeyi sağlar.
Özellikle dış mekan uygulamaları için tasarlanmıştır. Kabuklu sıcaklık boşaltma şasi, 6KV artış koruması,ve aşırı ısıdan kaynaklanan hasarı önlemek için kullanıcı programlanabilir liman ısı koruması aşırı sıcaklık kapatıldı.
Çok çeşitli projeler için, özellikle IDF'den MDF uygulamalarına ideal bir çözümdür.
CCTV PoE anahtarının uygulanması
Sık Sorulan Sorular
1Hangi çipe dayanıyor?
Olycom: Vitesse
2- Özel yapabilir miyim?
Evet.
Logo, model adı, etiket, PVC maske ve ürün parçaları gibi OEM hizmetlerini destekliyoruz ((montaj kiti, güç terminal bloğu vb.)
310/100M cihazlarla bağlayabilir miyim?
Evet.
LAN portları için 10/100/1000M otomatik algılama
Fiber portları için, lütfen Web GUI veya CLI üzerinden 100Mbps hızını yapılandırın
4Gerekirse bazı portlar için PoE fonksiyonunu kapatabilir miyim?
A: Evet.
Bu serideki tüm PoE yönetilen anahtarlar PoE yönetimini destekliyor
Lütfen sadece PoE durumunu Web GUI veya CLI üzerinden ayarlayın.
5SKD/CKD yapıyor musun?
A: Evet.
Bir fabrika olarak, bunu defalarca yaşadık.
