10/100Mbps 4 Port Dış PoE Değiştiricisi
Endüstriyel Fiber Değiştiricisi Spesifikasyonu
| Ürün Adı |
10/100Mbps Endüstriyel PoE Fiber Switch ((2F+4TP) |
| Model numarası. |
IM-FP244FE |
| Liman |
2x100M SFP Fiber
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km
MM: 1310nm, 2km; 850nm, 500 metre
4x10/100/1000M UTP RJ45 ((MDI/MDIX otomatik algılama desteği)
1x6-PIN güç terminal bloğu
|
| Protokol |
IEEE 802.3 ((10Base-T)
IEEE 802.3u ((100Base-TX)
IEEE 802.3af 15.4W ((PoE)
IEEE 802.3at 30W ((PoE+)
|
| Değiştirme Özellikleri |
İletişim modu: depolama ve iletme
Gönderme gecikmesi: <10 us
Sistem bant genişliği: 1.2Gbps (trafik sıkışıklığı olmayan)
4K.
Paket tamponu boyutu: 1.75Mb
|
| Ağ Medyası |
10BASE-T: CAT3, CAT4, CAT5 korunmamış bükülmüş çift ((≤100m)
100/1000BASE-TX: CAT5 veya daha yüksek korumalı bükülmüş çift ((≤100m)
|
| LED |
Güç, Fiber, Ağ, PoE
Güç.
Fiber: FX1, FX2
Açık: iletim normal.
Kapalı: iletim normal değil ((hatalı optik modül veya bağlantısı kesilmiş)
Bakır turuncu: PoE göstergesi
PoE çalışıyor.
Kapalı: PoE çalışmıyor veya bu Non-PoE cihazı
Bakır yeşil: Hız göstergesi
Açık: iletim hızı 1000 Mbps
Göz kırpıyor: iletiliyor
Kapalı: Bağlantı kopmuş veya çalışma hızı 10/100Mbps
|
| Güç tüketimi |
PoE≤5W olmadan tam yük |
| Güç kaynağı |
PoE güç kaynağı giriş voltajı: 48V (max 52V)
Tek PoE güç kaynağı çıkış gücü: 30W (port 1~4)
Toplam bütçe: 120W
PoE çıkış voltajı: 48V
Ters bağlantı: destek
|
| PoE Kablolama |
1/2 (V+), 3/6 (V-) |
| Çevre |
Çalışma sıcaklığı: -40°C75°C
Depolama sıcaklığı: -40°C~85°C
Çalışma nemliği: 10%~90%, yoğunlaşmayan
Depolama nemliği: %10~95, yoğunlaşmayan
|
| Endüstri Standartları |
ESD: IEC61000-4-2, ±15KV hava, ±6KV temas
EFT: IEC61000-4-4, Genel ±6KV
Akım: IEC61000-4-5, Diferansiyel ±2KV, Genel±6KV
|
| Sertifikasyon |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Part 15 Subpart B ((B sınıfı) ANSI C63.4: 2014
|
| Mekanik bilgi |
Kabuk: IP40 derecesi seviyesinde dalgalı metal kabuk
Boyut: 114*93*35mm
Montaj yöntemi: Din-rail / Duvar montajı
Ağırlık: 0.35Kg/0.45Kg ((Net/Gross)
|
| Garanti |
3 yıl, ömür boyu teknik destek |

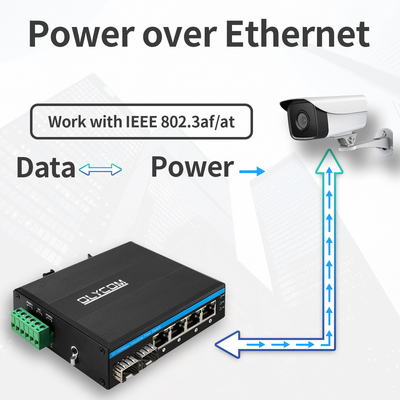

- Aktif PoE (DC48V) PoE IP kameralarına, WAP'lere vb. Cat5 veya daha yüksek bakır kablosuyla besleme
- 2x100Mbps Otomatik algılayıcı SFP fiber portları
- 4x10/100/1000Mbps Otomatik algılama RJ45, IEEE 802.3af / 1 ~ 4 portuyla güç
- Bağlanmış elektrikli ekipmanların PoE modlarını (PoE olmayan, 802.3af/at uyumlu) tespit etmek
- 6KV Ethernet dalgalanma koruması, sert dış ortamlara uyarlanır
- Otomatik MDI/MDIX desteği
- Akış kontrolü modu: IEEE 802.3x standardıyla tam dupleks, geri basınç standardıyla yarı dupleks
- IEEE 802.3 10Base-T ve IEEE 802.3u 100Base-TX uyumlu

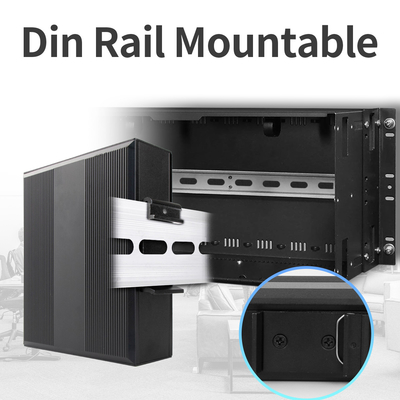

- DIN ray veya duvar montajı
- Güç aralığı 100 metreye kadar
- FCC ve CE standartlarına uygun
- Depolama ve aktarma anahtarlama mekanizması
- Çalışma ortamı sıcaklığı: -40°C75°C

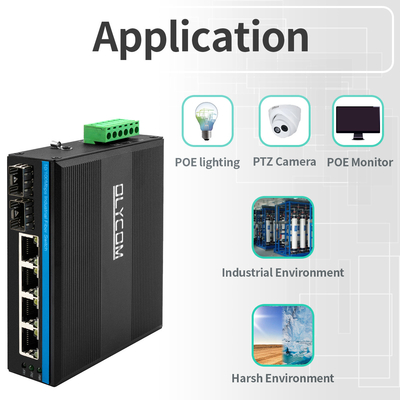

Yukarıdaki özelliklerle, IP İzleme, rüzgar, elektrik, metro PIS, montaj otomasyonu, güç SCADA, kanalizasyon, metallürji, akıllı ulaşım,Demiryolu taşımacılığı, askeri ve diğer endüstriler
Sık Sorulan Sorular
1Hangi çipe dayanıyor?
Olycom: Realtek
2- Özel yapabilir miyim?
Evet.
Logo, model adı, etiket, PVC maske ve ürün parçaları gibi OEM hizmetlerini destekliyoruz ((montaj kiti, güç terminal bloğu vb.)
3Yapabiliyor musun?
Hayır.

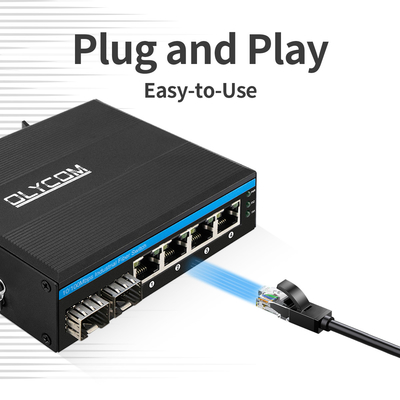

Basit bir plug-and-play ama yönetilen bir modelimiz var.
Aksesuarlar
| Endüstriyel Optik Modül |
| OSPL1E06D-85 |
100BASE-FX ((850nm) |
| OSPL1E06D |
100BASE-FX |
| OSPL1E20D |
100BASE-LX |
| OSPL1E40D |
100BASE-EX |
| OSBL1E20D-35 |
100BASE-BX-U ((TX 1310 RX1550) |
| OSBL1E20D-53 |
100BASE-BX-D ((TX 1550 RX1310) |
| OSPL1G05D |
1000BASE-SX |
| OSPL1G06D |
1000BASE-SX ((1310nm) |
| OSPL1G20D |
1000BASE-LX |
| OSPL1G40D |
1000BASE-EX |
| OSBL1G20D-35 |
1000BASE-BX-U ((TX 1310 RX1550) |
| OSBL1G20D-53 |
1000BASE-BX-D ((TX 1550 RX1310) |
| Endüstriyel DIN güç kaynağı |
| IM-DAC220/DC48V2.5A |
AC220V'den DC48V2.5A'ya, -40°C~70°C |
| IM-DAC220/DC48V5A |
AC220V'den DC48V5A'ya, -40°C ∼70°C |
| IM-DAC220/DC48V10A |
AC220V'den DC48V10A'ya, -40°C~70°C |
Paket listesi
- 1pc anahtarı
- 1pc kullanma kılavuzu
Not:
Aksesuarlar ((optik modül, güç kaynağı, yama kablosu, ağ kablosu vb.) ambalaj kutusuna dahil değildir
Lütfen kendiniz hazırlayın ya da bizden bir set alın.
Nakliye kutusu bilgileri
Ürün boyutu: 11.4*9.3*3.5cm
İç kutu boyutu: 23*16.5*5.8cm
Ürün ağırlığı: 0.35Kg
Paket ağırlığı: 0.45Kg
Ana kutu boyutu: 67*33*47cm
Ambalaj miktarı: 40 pcs
Paket ağırlığı: 20Kg
