1.25G SFP Modülü Tek mod 1310nm/1550nm 20km Simplex Optik Alıcı

1 PCS
MOQ
pazarlık edilebilir
fiyat
1.25G SFP Modülü Tek mod 1310nm/1550nm 20km Simplex Optik Alıcı
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi
Özellikleri
Teknik Özellikler
Product Name: Gigabit SFP Fiber Transceiver
Condition: New
Marka adı: Olycom, Support OEM
Power Supply: Single +3.3V
Maximum Power: <1W
Working temp: 0 ℃ ~ + 70 ℃
Vurgulamak:

SMF 1.25 G SFP Modülü

,

LC Bağlantısı 1.25 G SFP Modülü

,

20km tek fiberli alıcı
Temel bilgiler
Menşe yeri: Shenzhen, Çin
Marka adı: Olycom
Sertifika: CE RoHS FCC
Model numarası: OSBL1G20D-35
belge: IM-WS080GE.pdf
Ödeme & teslimat koşulları
Ambalaj bilgileri: 1 kutuda 1 parça. 0.2KG/pcs
Teslim süresi: 3~7 iş günü
Ödeme koşulları: T/T, Paypal, L/C, D/A, D/P, Western Union, MoneyGram
Yetenek temini: haftada 3000 ADET
Ürün Açıklaması

Cisco Uyumlu 20KM 1.25G SFP Modülü



Özellikleri



  • 1.25Gb/s'ye kadar veri bağlantıları
  • Sıcak fişle bağlanabilir
  • Tek LC konektörü
  • 9/125μm SMF üzerinden 20 km'ye kadar
  • 1550nm DFB lazer verici
  • 1310nm PIN fotoğraf dedektörü
  • Tek +3.3V güç kaynağı
  • SFF-8472 ile uyumlu izleme arayüzü
  • Maksimum Güç <1W
  • Endüstriyel / Genişletilmiş / Ticari çalışma sıcaklık aralığı: -40°C'den 85°C'ye/-5°C'den 85°C'ye/-0°C'den 70°C'ye
  • RoHS uyumlu ve kurşunsuz



Tanıtım



  • OLYCOM'un OSBL1G20D-53 Alıcıları, yüksek performanslı işlevsellik ve uygun fiyatlılığın rakipsiz bir kombinasyonudur.Küçük Form Faktörü Bağlanabilir Çoklu Kaynaklı Anlaşma (MSA) ile tamamen uyumludurlar..
  • SFF-8472'de belirtildiği gibi dijital teşhis yetenekleri 2 telli seri otobüs aracılığıyla kolayca erişilebilir.
  • Alıcı bölümü bir PIN alıcısı ile tasarlanmıştır, iletici ise 1550 nm DFB lazer kullanır.
  • 14dB'ye kadar olan bağlantı bütçesiyle bu modül, 1000Base-LX Ethernet 20km uygulamalarında başarısız olmadan öne çıkar.



Uygulama



  • 1000Base-LX Ethernet

  • Metro / Erişim Ağları

  • 1 × Fiber Kanal
  • Diğer Optik Bağlantılar



Mutlak Maksimum Reytingler



Parametreler Simge - Min. Tipik - Max. - Hayır. Birim
Depolama sıcaklığı TS -40   +85 °C
Güçlendirme Voltajı VCC - 0 oldu.5   4 V
Nitelikli Nemlilik RH 0   85 %


Önerilen çalışma ortamı



Parametreler Simge - Min. Tipik - Max. - Hayır. Birim
Durum işletim sıcaklığı Sanayi TC -40   85 °C
Genişletilmiş - 5   85 °C
Ticari 0   +70 °C
Güçlendirme Voltajı VCC 3.135   3.465 V
Besleme akımı Icc     300 mA
Girme akımı Çıkış     Icc+30 mA
Maksimum Güç Pmax     1 W


Elektriksel Özellikler



Parametreler Simge - Min. Tipik - Max. - Hayır. Birim Not:
Göndericiler Bölümü:
Girdi diferansiyel impedansı Rin 90 100 110 W 1
Tek uçlu veri girişi salınımı Vin PP 250   1200 mVp-p
Aktarma ve kapatma voltajı VD Vcc 13   Vcc V 2
Aktif Voltajı Gönder VEN Sığır   Sığır + 0.8 V
Gönderme Etkinleştirme İfadesi Zamanı Tatlı.     10 Biz
Alıcı bölüm:
Tek uçlu veri çıkışı salınımı Vout,pp. 300   800 mv 3
Kötülük Vlosfault Vcc 05   VCC_host V 5
Los Normal Vlos norm Sığır   Vee+0.5 V 5
Güç kaynağı reddedildi PSR 100     mVpp 6

Optik parametreler

Parametreler Simge - Min. Tipik - Max. - Hayır. Birim Not:
Göndericiler Bölümü:
Merkezi Dalga Boyutu λc 1530 1550 1570 nm
Spektral Genişlik σ     1 nm
Sidemode Baskı oranı SSRmin 30     dB
Optik çıkış gücü Pout -9   -3 dBm 1
Yokoluş oranı Acil Servis 9     dB
Optik yükseliş/ düşüş süresi tr / tf     260 ps 2
Nitelikli Gürültü Yoğunluğu RIN     -120 dB/Hz
Toplam Jitter Katkısı TX Δ TJ     0.284 UI 3
Optik çıkış için göz maskesi IEEE802.3 z (laser güvenliği sınıfı 1) ile uyumlu
Alıcı bölüm:
Optik Giriş Dalga Boyutu λc 1270 1310 1600 nm
Alıcı Aşırı yüklenmiş Pol -3     dBm 4
RX Duyarlılığı Sen     - 24 dBm 4
RX_LOS Açıklama Kayıplar A -40     dBm
RX_LOS De-affirm Kayıp D     - 25 dBm
RX_LOS Isterezi LOS H 0.5     dB
Genel özellikler:
Veri oranı BR   1.25   Gb/s
Bit Hata Hızı BER     10-12
9/125μm SMF@1.25Gb/s üzerinde desteklenen maksimum bağlantı uzunluğu LMAX   20   km
Toplam Sistem Bütçesi LB 14     dB


Pin Atama

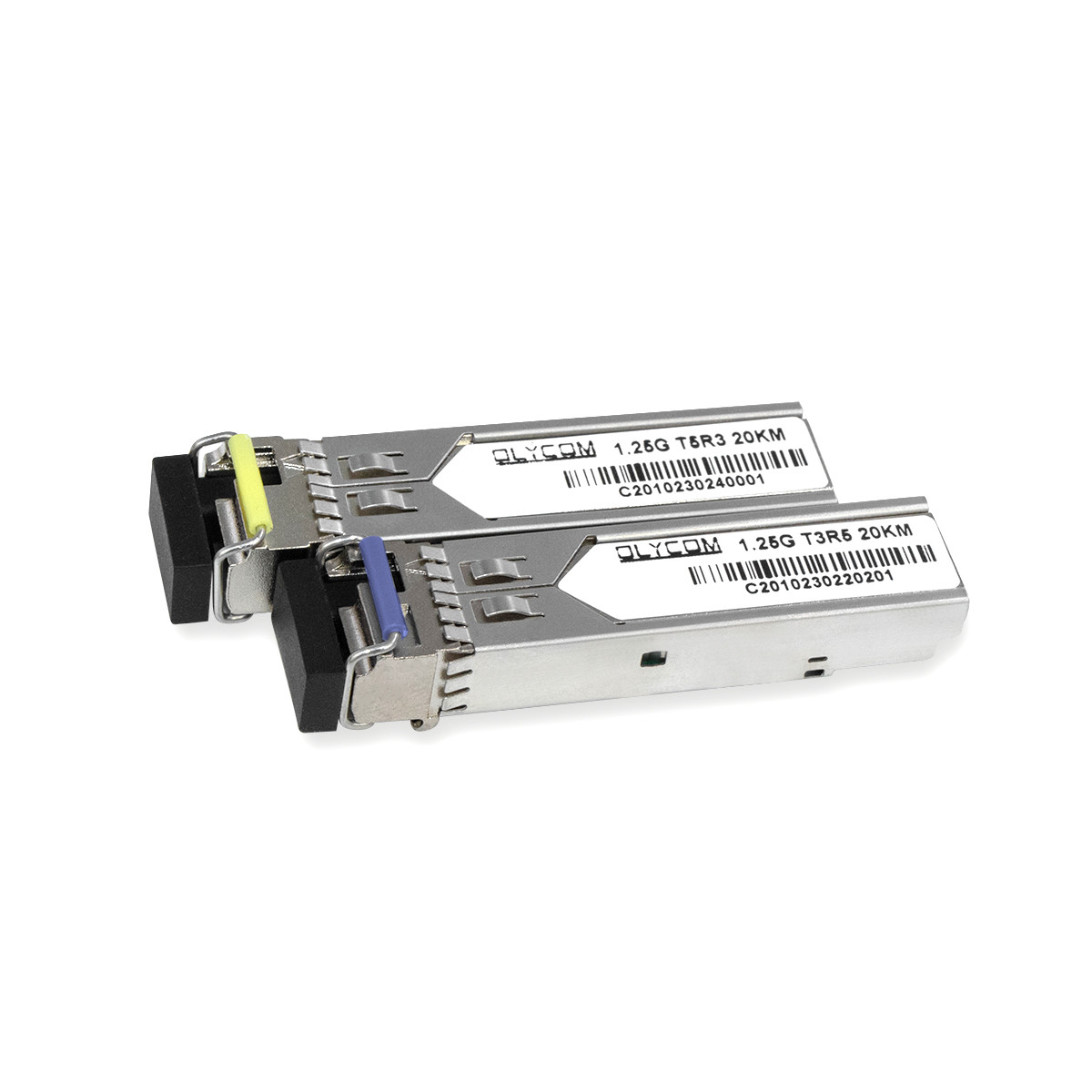

1.25G SFP Modülü Tek mod 1310nm/1550nm 20km Simplex Optik Alıcı 0

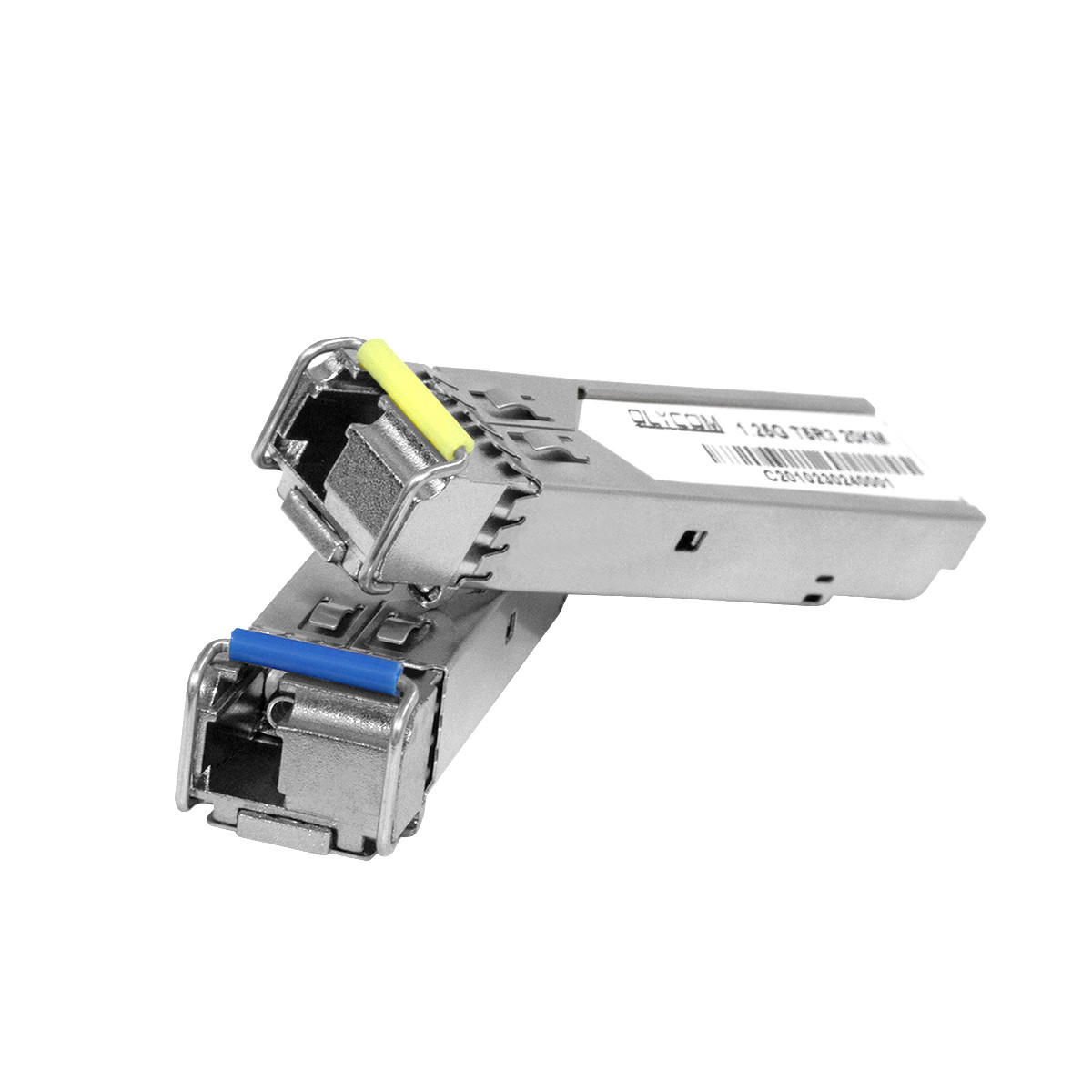

1.25G SFP Modülü Tek mod 1310nm/1550nm 20km Simplex Optik Alıcı 1

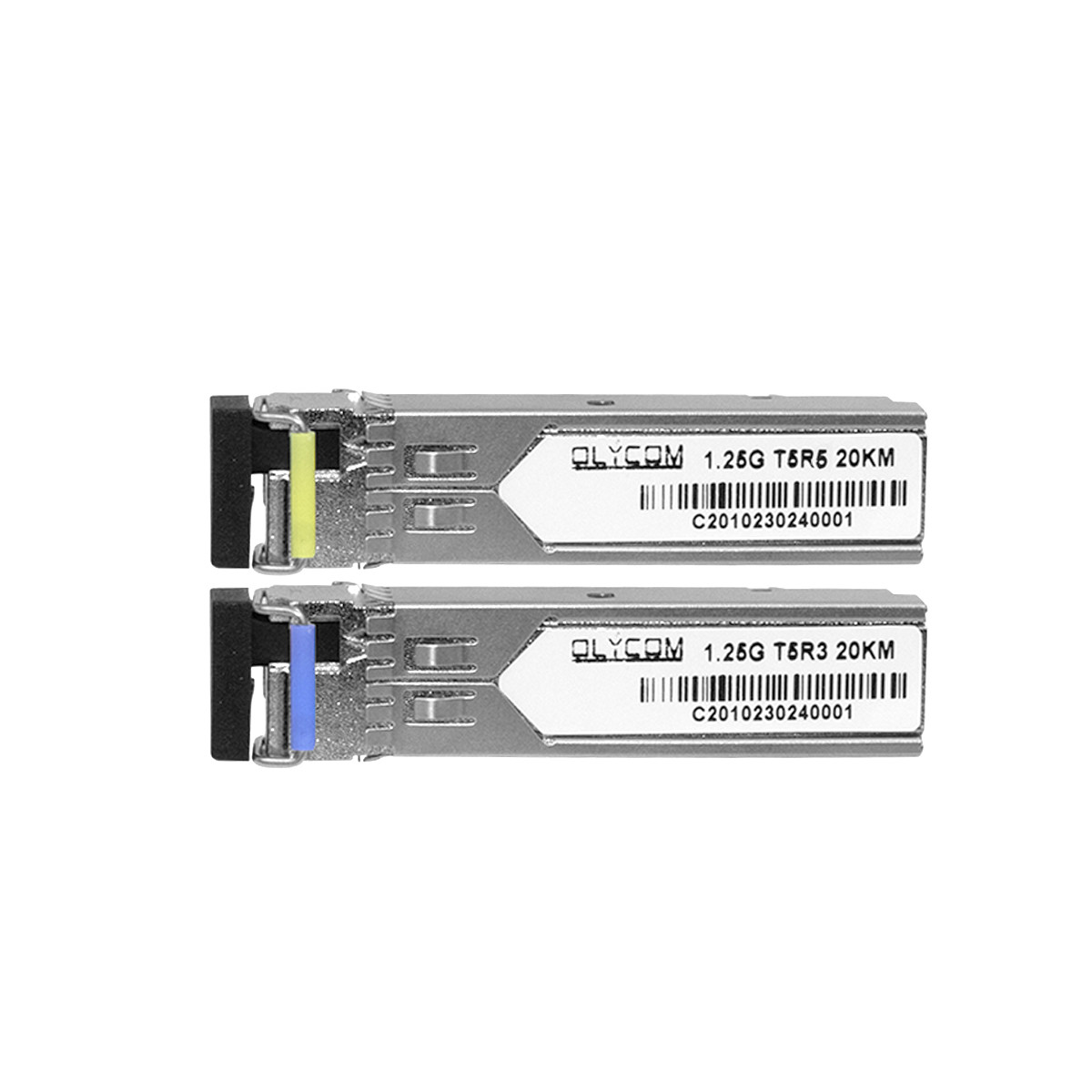

1.25G SFP Modülü Tek mod 1310nm/1550nm 20km Simplex Optik Alıcı 2
