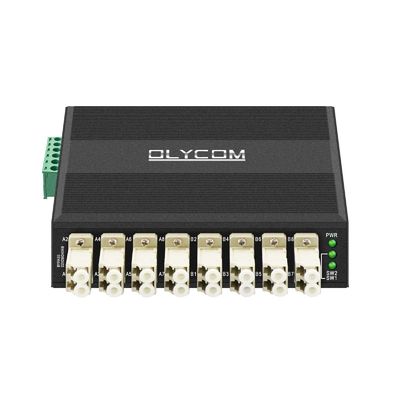

D4*4B Ağ Bypass TAP Endüstriyel Fiber Bypass Switch
Ağ Güvenliği İzleme için
TanıtımD4*4B Ağı Atlama TAP
OM-FBS-44-MLC, optik ağ sistemindeki kritik optik düğümler için harici bir fiber bypass birimidir.
- 100G / 40G / 10G / 1G ve 100M fiber bağlantılarını destekler ve LC multimode seçeneği sunar.
- Genellikle halka bağlantısı ve birçok cihazı içeren bazı büyük optik ağlarda, örneğin demiryolu iletişim sistemlerinde kullanılır.Fabrika otomasyonu ve istenen veya beklenmedik güç kaybı olduğunda önemli optik düğümler.
Endüstriyel Fiber Bypass Switch'in Ürün Özellikleri
- Mevcut/yeni optik düğümlerde kullanılabilir
- Destek Din / Duvar Montajı
- Endüstriyel çıkarılabilir yeşil terminal bloğu
- Çalışma sıcaklığı: -20°C ~ 70°C
- Güçlü IP40 seviyesinde ev
- Çevre geçiş süresi ≤ 10 ms
- Düşük yerleştirme kaybı, düşük kanal çapraz ses
- DC12V ~ DC52V fazladan güç girişi
Spesifikasyon
| Ürün Adı |
Endüstriyel Fiber Bypass Switch |
| Güç Arayüzü |
Standart endüstriyel terminal bloğu. |
| Kutupluk Koruması |
Destek |
| Optik fiber arayüzü |
LC |
| Dalga boyu aralığı |
850±40/1300±40nm; 1260~1650nm |
| Test Dalga Boyutu |
850/1300nm; 1310/1550nm |
| Kayıp Ekle |
Tip:0.6 dB Max:1.0 dB; Tip:0.6 dB Max:1.0 dB |
| Geri dönüş kaybı |
MM≥30 dB SM≥50 dB |
| Kanal geçiş sesi |
MM≥35 dB SM≥55 dB |
| Kutuplaşma Kaybı |
≤0,05 dB |
| Dalga boyu kaybı |
≤0,05 dB |
| Sıcaklık kaybı |
≤0,05 dB |
| Tekrarlanabilirlik |
≤0,05 dB |
| Çalışma voltajı |
DC9V-52V |
| Hizmet ömrü |
≥100000000 kez |
| Değişim saati |
≤10 ms |
| Işınlama optik gücü |
≤ 500 MW |
Fiber bypass anahtarının uygulama şeması
- Ağ sistemi için kolay güç kontrolü
- Sistem İzleme
- Optik yolların akıllı korunması
Fiber bypass anahtarı nedir?
Bypass birimi veya modülü, aniden güç kesildiğinde ağ sistemini korumak için genellikle kullanılır.
Doğrusal bir ağ sisteminde (aşağıdaki şema gibi), veri / SFP / güç normalse iletim iyi.
Ya herhangi bir güç kaynağı kesilmişse (güç dalgalanması, çarpma, insan yapımı hasar gibi...)
Tüm ağ sistemi çökecek.
Başka bir durum da, güç revizi/bakımının anahtar 2 (ortadaki) bölge için gerekli olmasıdır. Diyelim ki 12 saat boyunca, tüm sistem durdu.
Bir bypass modülü / anahtarı ile, tüm sisteme bir koruma mekanizması yerleştirmek gibi.
Bir atlama anahtarı, bir veya daha fazla anahtar aynı anda arıza gösterirse tüm sistemi korumaya yardımcı olur.
Paket listesi
- 1pc optik fiber bypass anahtarı
- 1pc kullanma kılavuzu
- 1pc garanti kartı

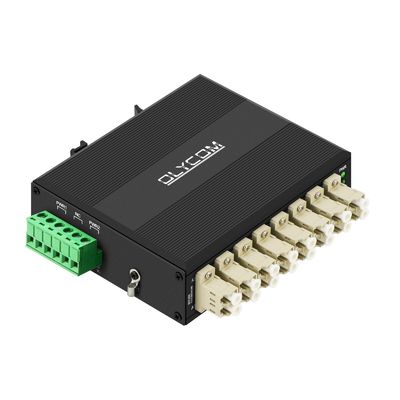

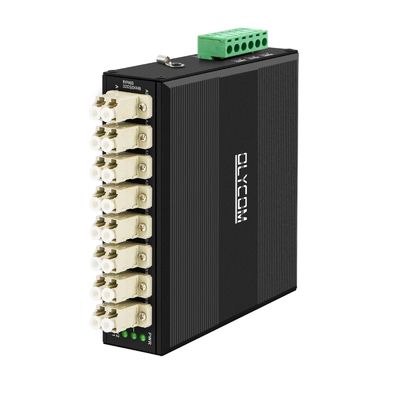

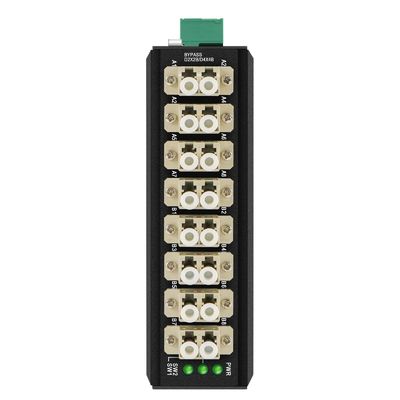

Gerçek Fotoğraf
Sık Sorulan Sorular
S1: Fiber bypass ağ güvenilirliğini nasıl artırır?
A: Bağlı bir cihaz güç kaybettiğinde veya arızalanınca fiber bypass otomatik olarak optik sinyalleri yönlendirir, bu da ağ sürekliliğini korumaya yardımcı olur ve hizmet kesintilerini azaltır.
S2: Optik ağlarda düşük ekleme kaybı neden önemlidir?
A: Düşük yerleştirme kaybı, iletim sırasında sinyal zayıflamasını en aza indirir ve uzun mesafe veya yüksek yoğunluklu fiber dağıtımlarında istikrarlı iletişim kalitesini korumaya yardımcı olur.
S3: Bu fiber bypass telekom ve veri merkezi uygulamaları için uygun mu?
A: Evet. Modül birden fazla optik dalga boyunu destekler ve istikrarlı düşük kayıplı iletim sağlar, bu da telekom altyapısı, veri merkezleri ve kurumsal fiber ağları için uygundur.
S4: Bir fiber bypass, ekipman bakımı sırasında hangi sorunu çözür?
A: Bakım veya beklenmedik cihaz arızası sırasında, atlama, bağlantısı kesilmiş ekipmanları atlayarak optik bağlantıyı aktif tutabilir ve ağ duraklama süresini ve hizmet kesintisini azaltmaya yardımcı olur.
S5: Bu modül endüstriyel ortamlarda çalışabilir mi?
Cevap: Evet. -20 °C'den 70 °C'ye kadar bir çalışma sıcaklık aralığı ile modül, endüstriyel ve açık kullanım ortamlarında istikrarlı performans için tasarlanmıştır.
S6: Modül farklı fiber sistemleriyle uyumlu mu?
A: Evet. 850nm, 1300nm, 1310nm ve 1550nm de dahil olmak üzere yaygın telekom dalga boylarını destekler, bu da farklı optik ağ mimarilerinde entegrasyonu kolaylaştırır.
