DC24V 1x2 2x2 4x4 MM Fiber Optik Bypass anahtarı

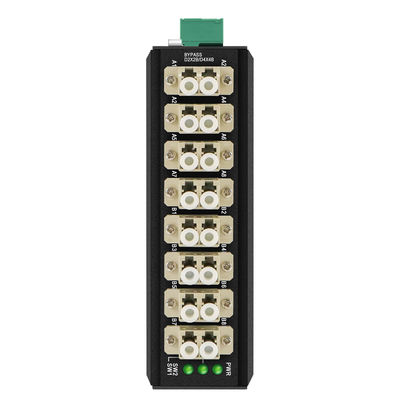

8 kanallı Bypass Anahtarının Tanıtımı
OM-FBS-44-MLC, optik ağ sistemindeki kritik optik düğümler için harici bir fiber bypass ünitesidir.
- 100G/40G/10G/1G ve 100M fiber bağlantılarını destekler ve LC multimode seçeneği sunar.
- Genellikle halka bağlantısını ve demiryolu iletişim sistemleri, fabrika otomasyonu ve amaçlanan veya beklenmeyen güç kaybının meydana geldiği önemli optik düğümler gibi birden fazla cihazı içeren bazı büyük optik ağlarda kullanılır.
Optik Fiber Bypass Ürün Özellikleri
- Mevcut/yeni optik düğümlerde mevcuttur
- Din/Duvar montajını destekleyin
- Endüstriyel çıkarılabilir yeşil terminal bloğu
- Çalışma sıcaklığı: -20°C ~70°C
- Sağlam IP40 seviyesinde muhafaza
- Baypas anahtarlama süresi ≤10ms
- Düşük ekleme kaybı, düşük kanal karışması
- DC9V~DC52V yedek güç girişi
Optik Bypass Ünitesinin Özellikleri
| Ürün Adı |
Optik Fiber Baypas Anahtarı |
| Güç Arayüzü |
Standart endüstriyel terminal bloğu. |
| Polarite Koruması |
Destek |
| Optik Fiber Arayüzü |
LC |
| Dalga Boyu Aralığı |
850±40/1300±40nm; 1260~1650nm |
| Dalga Boyu Testi |
850/1300nm; 1310/1550 nm |
| Kayıp Ekle |
Tip:0,6 dB Maks:1,0 dB; Tip:0,6dB Maks:1,0 dB |
| İade Kaybı |
MM≥30 dB SM≥50 dB |
| Kanal Çapraz Konuşması |
MM≥35 dB SM≥55 dB |
| Polarizasyon Kaybı |
≤0,05 dB |
| Dalga Boyu Kaybı |
≤0,05 dB |
| Sıcaklık Kaybı |
≤0,05 dB |
| Tekrarlanabilirlik |
≤0,05 dB |
| Çalışma gerilimi |
DC9V-52V |
| Servis ömrü |
≥100000000 kez |
| Anahtarlama süresi |
≤10 ms |
| İletim optik gücü |
≤500 mw |
Fiber bypass anahtarının uygulama şeması
- Ağ sistemi için kolay güç kontrolü
- Sistem İzleme
- Optik yolların akıllı koruması
Baypas anahtarı nedir?
Bypass ünitesi veya modülü genellikle güç aniden kesildiğinde ağ sistemini korumak (bağlandığı cihazı bypass etmek) için kullanılır.
Doğrusal bir ağ sisteminde (aşağıdaki şema gibi), veri/SFP/güç normalse iletim iyidir.
Herhangi bir güç kaynağı kapalıysa (güç dalgalanması, çarpma, insan yapımı hasar gibi...)
Tüm ağ sistemi başarısız olacaktır.
Diğer bir durum ise, 2 numaralı anahtar (ortadaki) alanı için güç revizyonu/bakımı gerekiyor, diyelim 12 saat boyunca, tüm sistemin durması gerekiyor.
Bypass modülü/anahtarı ile tüm sisteme bir koruma mekanizması yerleştirilmiş gibidir.
Baypas anahtarı, bir veya daha fazla anahtarın aynı anda arızalanması durumunda tüm sistemin korunmasına yardımcı olur.
Paket listesi
- 1 adet fiber optik bypass anahtarı
- 1 adet kullanım kılavuzu
- 1 adet garanti kartı
Kalite Kontrole Genel Bakış
Ağ oluşturma ve optik iletişim ürünleri için güvenilirlik, yalıtılmış test adımlarından ziyade iyi yapılandırılmış bir kalite sistemine bağlıdır.
OLYCOM'da kalite kontrolü, gerçek dağıtım ortamlarında tutarlı performans sağlamak için bileşen tedarikinden son teslimata kadar tüm ürün yaşam döngüsü boyunca uygulanır.
Optik modüller, elektronik bileşenler ve mekanik yapılar da dahil olmak üzere tüm malzemeler üretimden önce doğrulanır. Üretim sırasında, montajda doğruluğu korumak ve değişkenliği azaltmak için otomatik denetim sistemleri kullanılır.
Her ürün, uygun olduğu durumlarda veri iletim performansını, özellik çalışmasını ve güç dağıtımını kapsayan işlevsel doğrulamaya tabi tutulur. Optik sistemler için dalga boyu doğruluğu, sinyal kalitesi ve iletim kararlılığı gibi parametreler dikkatle değerlendirilir.
Uzun vadeli güvenilirliği sağlamak için cihazlar sıcaklık değişimi, neme maruz kalma ve mekanik stres gibi zorlu koşullar altında test edilir. Ayrıca, olası erken arızaları tespit etmek için uzatılmış çalışma süresi testleri gerçekleştirilir.
Her ünite, belgelenmiş test kayıtları ve uyumluluk verileriyle desteklenen tam izlenebilirlik ile sevkıyattan önce son denetime tabi tutulur.
OLYCOM, standartlaştırılmış süreçleri sürekli iyileştirmeyle birleştirerek istikrarlı, dayanıklı ve sahaya hazır ağ çözümleri sağlar.
