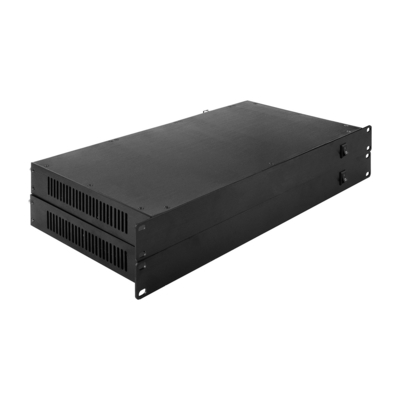

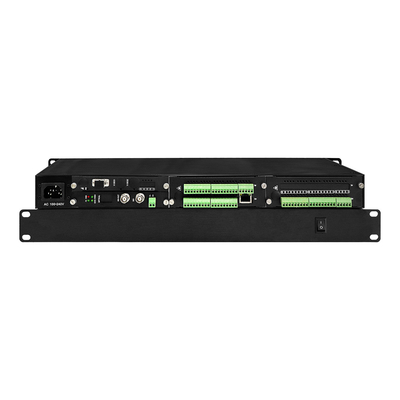

3G SDI Video Ethernet Veri Fiber Converter Bidi RS232 Bağlantı Kapama Optik Genişletici 1U Rack

Optik

Dalga boyu

1310nm/1550nm

Fiber Türü ve Uzaklık

multimod (50/125um) 5km, (62.5/125um) 2km tek mod (9/125um) 20km / 40km

İletişim Gücü

-5 dBm'den -10 dBm'ye kadar

Duyarlı Olmak

-26 dBm'den -30 dBm'ye kadar

Geri dönüş kaybı

> 14dB

Jitter

< 0.2 IU

Arayüz

SC

Video

Sinyal türü

HD-SDI, SDI ve 3G-SDI dijital video sinyalleri

Kazanç

Birlik

Karar

8 veya 10 bit, otomatik

Veri oranları

270 Mbps, 1.485 Gbps, 2.970 Gbps

Çalışma standartları

SMPTE 259M-C, SMPTE 292M, SMPTE 424M, ITU-R BT.601, ITU-R BT.1120

Otomatik veri hızı kilitle

- Evet.

Veriler

Veri Protokolü

RS232, RS485, Manchester, BIPHASE verileri

Bant genişliği

0~300kbps

Hata oranı

10-9

Arayüz

Phoenix terminalı

Ses

Impedans / Voltaj

600 ohm (denge dışı) / 2.0Vp-p

Frekans Cevabı

10~20 kHz

Toplam Harmonik Bozulma

< 0,05%

Farklı Faz

< ± 1

S/N oranı

>95dB ( ağırlık)

Arayüz

Phoenix terminalı

Örnek oranı

48k Hz

Karar

16 bit

İletişim kapatma

Sinyal Girişi

Alarm, ikili giriş, destek TTL, RS-232/422/485 veya pasif düğme düğmesi

Sinyal çıkışı

İstisnai alarm, ikili çıkış, destek TTL, RS-232/422/485 veya röle çıkışı

Arayüz

Phoenix terminalı

Ethernet

Çalışma Modu

Tam dupleks / yarı dupleks, otomatik algılama

Ağ Hızı

10/100Mbps, otomatik algılama

Arayüz

RJ45

Elektrik, çevre, mekanik.

Çalışma Voltajı

Rack: çift 11 ~ 240V AC

Çalışma sıcaklığı

-35°C+75°C

Depolama sıcaklığı

-45°C+85°C

Nemlilik

0~95% yoğunlaşmayan
