Ana sayfa /Ürünler/Video Dijital Optik Dönüştürücü/HD 3G SDI Video Dijital Optik Dönüştürücü Bidi RS485 10/100M Ethernet 20km DC5V ile

HD 3G SDI Video Dijital Optik Dönüştürücü Bidi RS485 10/100M Ethernet 20km DC5V ile

1 çift
MOQ
pazarlık edilebilir
fiyat
HD 3G SDI Video Dijital Optik Dönüştürücü Bidi RS485 10/100M Ethernet 20km DC5V ile
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi
Özellikleri
Teknik Özellikler
Ürün Adı: HD-SDI video veri Ethernet fiber dönüştürücü
Boyut: 179mm*130.5mm*50mm
Mesafe: 20KM
Güç kaynağı: DC5V2A
Veri: Çift yönlü RS485
Ethernet oranı: 10/100Mbps
Vurgulamak:

1ch video dijital optik dönüştürücü

,

rs485 video dijital optik dönüştürücü

,

20km videodan fiber optik dönüştürücüye
Temel bilgiler
Menşe yeri: Shenzhen Çin
Marka adı: Olycom
Sertifika: CE RoHS FCC
Model numarası: OM615-1D1EHDSDIWT/R
belge: video converter series.pdf
Ödeme & teslimat koşulları
Ambalaj bilgileri: Bir kutuda 1 çift, 1kg (G.W)
Teslim süresi: 4 ~ 8 iş günü
Ödeme koşulları: T/T, paypal
Yetenek temini: 300 çift/ay
Ürün Açıklaması

3G SDI video RS485 veri 10/100M Ethernet fiber optik dönüştürücü



Tanıtım



  1. Video Ethernet verileri fiber optik verici alıcısı, ayrıca video medya dönüştürücü olarak da adlandırılır, RS485 verileri Ethernet'ten fiber dönüştürücü, dijital SDI video optik dönüştürücü,HD-SDI video sinyalleri uzun mesafeler için 40km'ye kadar uzatır.
  2. Bu HD-SDI video fiber optik uzatıcısı, gömülü ses ve meta verileri ile otomatik olarak SDI, HD-SDI sinyallerini tanır ve aktarır.
  3. Ayrıca, bu SDI video Ethernet optik uzatıcı, SMPTE 259M, 292M, 424M ve ITU dijital video standartlarına tam uyumludur ve dijital işaretleme, yayın, sahnede,ve HD CCTV uygulamaları



Temel Özellikler



  • Bufferlenmiş çıkışlarda giriş eşitleme ve yeniden zamanlama
  • Gerçek zamanlı durum LED göstergeleri
  • Güçlü metal kabuk
  • Yıldırım geçirmez çözüm
  • Düşük optik bağlantı kaybı: en fazla 30dB
  • EMI, RFI ve yer döngüsü olmadan
  • WDM ile 1 fiber üzerinde Bi-di iletim
  • Tek başına ve 3U raf sistemlerinde mevcuttur



Özellikleri



Optik
Dalga boyu 1310nm/1550nm
Fiber Türü ve Uzaklık multimod (50/125um) 5km, (62.5/125um) 2km tek mod (9/125um) 20km / 40km
İletişim Gücü -5 dBm'den -10 dBm'ye kadar
Duyarlı Olmak -26 dBm'den -30 dBm'ye kadar
Geri dönüş kaybı > 14dB
Jitter < 0.2 IU
Arayüz SC
Video
Sinyal türü HD-SDI ve SDI video sinyalleri
Kazanç Birlik
Karar 8 veya 10 bit, otomatik
Veri oranları 270 Mbps, 1.485 Gbps
Çalışma standartları SMPTE 259M-C, SMPTE 292M, SMPTE 424M, ITU-R BT.601, ITU-R BT.1120
Otomatik veri hızı kilitle - Evet.



Video Girişi - İletici
Numara/signal türü 2 tek bağlantı SDI veya HD-SDI video 1 Tx için, 1 yerel ön izleme için
Arayüz 2 kadın BNC
İmpedans 750 ohm
Veri oranları 19 Mbps'den 1.485 Gbps'e kadar
İsimsel seviye 0.8 Vp-p
En düşük/en yüksek seviyeler 0.5 V'den 1.0 Vp-p'ye kadar
Geri dönüş kaybı ≥15 dB @ 5 MHz - 1,5 GHz, ≥10 dB @ 1,5 GHz - 3,0 GHz
Girdi kablosunun eşitlenmesi Kablo kaybı için -30 dB'ye kadar otomatik



Video Çıktısı - Alıcı
Numara/signal türü 2 tek bağlantı SDI veya HD-SDI video 1 Rx için, 1 yedekleme / paylaşım için
Arayüz 2 kadın BNC
İmpedans 750 ohm
Dönüştürme 270 Mbps, 1.485 Gbps için otomatik veya tanınmayan oranlar için atlanmalı
İsimsel seviye 0.8 Vp-p
En düşük/en yüksek seviyeler 0.5 V'den 1.0 Vp-p'ye kadar
Geri dönüş kaybı <-25 dB @ 100 MHz



Veriler
Veri Protokolü RS485, Manchester, BIPHASE verileri.
Bant genişliği 0~300kbps
Hata oranı 10-9
Arayüz Phoenix terminalı



Ethernet
Çalışma Modu Tam dupleks / yarı dupleks, otomatik algılama
Ağ Hızı 10/100Mbps, otomatik algılama
Arayüz RJ45



Elektrik, çevre, mekanik.
Çalışma Voltajı

Tek başına: 220VAC'dan 5V/12VDC'ye, Rack: çift 220V/-48V AC

Kart: şasiyle çalıştırılır
Çalışma sıcaklığı -35°C+75°C
Depolama sıcaklığı -45°C+85°C
Nemlilik 0~95% yoğunlaşmayan
Boyut ve Ağırlık

Bireysel ve kart: farklı yapılandırmalara bağlı

Şasi: 19 ′′3U



Uygulama



  • Şehir trafik izleme sistemi
  • Askeri izleme (sınır savunması, ulusal savunma)
  • Endüstriyel izleme (havaalanı, kimyasal tesis, demiryolu vb.)
  • Bina ve kampüs izleme sistemi

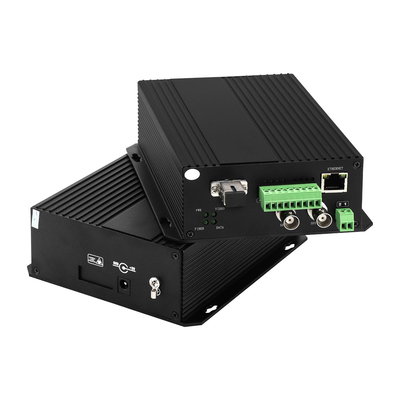

HD 3G SDI Video Dijital Optik Dönüştürücü Bidi RS485 10/100M Ethernet 20km DC5V ile 0



Sipariş Ayrıntıları



OM610-4P2D↓WT/R 4ch Telefon+ 2ch RS485 veri Rx
OM610-4V↑1D↓4E WT/R 4ch video Tx + 1ch RS485 veri Rx + 4ch 10/100M Ethernet
OM610-4V↑1D↓4PWT/R 4ch video Tx + 1ch RS485 veri Rx + 4ch Telefon
OM610-4V↑12D↓WT/R 4ch video Tx + 12ch RS485 veri Rx
OM610-2D↓8PWT/R 2ch RS485 veri Rx + 8ch Telefon
OM610-20D↓WT/R 20ch RS485 veri Rx
OM610-1V↑↓1D↑↓1A↑↓1K↑↓↓WT/R 1ch bi-di video + 1ch bi-di RS485 veri + 1ch bi-di ses + 1ch bi-di bağlantı kapanışı
OM610-2D↑↓4A↑↓1E WT/R 4ch bi-di ses + 2ch bi-di RS485 veri + 1ch 10/100M Ethernet
OM610-1V↑1D↑↓3A↑2K↑↓WT/R 1ch video Tx + 2ch bi-di RS485 veri + 3ch ses Tx + 1ch bi-di bağlantı kapanışı



Daha Fazla Ürün Resimleri

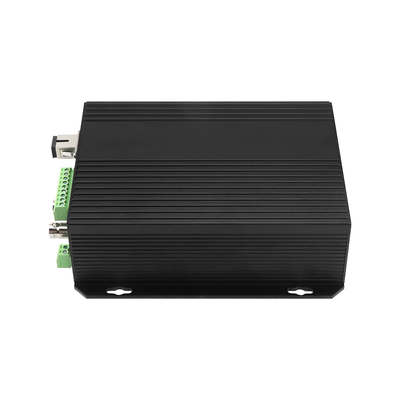

HD 3G SDI Video Dijital Optik Dönüştürücü Bidi RS485 10/100M Ethernet 20km DC5V ile 1

HD 3G SDI Video Dijital Optik Dönüştürücü Bidi RS485 10/100M Ethernet 20km DC5V ile 2

Etiket:

BNC videodan fiber optik dönüştürücüye

Video Dijital Optik Dönüştürücü

Metal Muhafaza dijital ses dönüştürücü
