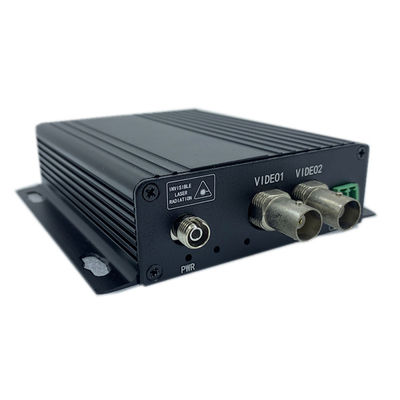

AHD CVI TVI Video RS485 Veri Fiber Medya Dönüştürücü
Giriş
Olycom video dijital optik dönüştürücü aşağıdaki özelliklere sahiptir
Model adı: OM615-2V↑1D↓WT/R
İşlev: Uzun mesafeler için optik fiber üzerinde 2 kanallı AHD/HDTVI/HDCVI video sinyalleri ve 1 kanallı RS485 verisi iletmek
Video: 720P, 960P, 1080P uyarlanabilir, maks. 2MP
Seçenekler: kontak kapatma, ses, telefon ve Ethernet sinyalleri
Ana Özellikler
- Gecikme ve sıkıştırma olmadan
- Düşük optik bağlantı kaybı – maks. 30dB
- Yüksek güvenilirlik ile
- WDM ile 1 fiber üzerinde çift yönlü iletim
-
Mini sağlam metal kasa
-
Bağımsız ve 3U raf tipi olarak mevcuttur
Teknik Parametreler
| Video |
| Kanal Adedi |
2 kanal, kameradan kontrol merkezine |
| Video Giriş / Çıkış Genliği |
tipik 1Vpp (tepeden tepeye), tepe 1.2Vpp |
| Video Giriş Empedansı |
BNC 75Ω (dengesiz) |
| Dijital Örnekleme |
64MHZ |
| Dijital Bant Genişliği |
512MHZ |
| Diferansiyel Kazanç Fazı |
10%-90% APL DG<1% (tipik) |
| Video Bit Genişliği |
8 bit |
| S/N oranı |
>70dB |
| Arayüz |
BNC |
| RS485 Veri |
| Kanal Adedi |
1 kanal, kontrol odasından kameraya |
| Veri Hızı |
115Kbps
|
| Optik |
| Dalga Boyu |
1310nm/1550nm |
| Çıkış Gücü |
-8~3dBm |
| Optik fiber |
Tek mod: 20Km/40km, çok modlu: 550m |
| Alma hassasiyeti |
-30dBm |
| Arayüz |
FC standardı, ST/SC isteğe bağlı |
| Elektriksel. Çevresel. Mekanik |
| Çalışma voltajı |
DC 5V1A |
| Çalışma sıcaklığı |
-20℃～+70℃ |
| Depolama sıcaklığı |
-45℃～+85℃ |
| Ağırlık |
0.40kg/adet (Net Ağırlık), 1.26 kg/çift (Brüt Ağırlık) |
| Boyut-bağımsız |
179mm × 128.5mm × 28.5mm |
Uygulama
- Otoyol güvenlik koruması ve gişe sistemi
- Şehir trafik izleme sistemi
- Bina ve kampüs izleme sistemi
- Spor salonu (canlı video ve ses iletimi)
Sipariş Detayları
| OM615-2V↑1D↓WT/R-FC20 |
2 kanal video Tx, 1 kanal RS485 veri Rx, tek modlu, tek fiber, 20Km, FC konektör |
| OM615-2V↑1D↓MT/R-FC5 |
2 kanal video Tx, 1 kanal RS485 veri Rx, çok modlu, tek fiber, 0.5Km, FC konektör |
Yukarıda listelenenler en sık sipariş edilen ürünlerdir. Diğer konfigürasyonlar için lütfen bizimle iletişime geçin.
SSS
1 S: Teslim süreniz nedir?
C: Üretim için genellikle 2~4 iş günü sürer ve ardından mallar gönderilir.
2 S: Mallarımı nasıl göndereceksiniz?
C: Malları DHL, UPS veya FEDEX ile göndereceğiz, lütfen takip numarası ile teslimat detaylarını kontrol edin.
3 S: Lütfen MOQ'nuz hakkında bir şeyler söyleyin
C: MOQ'muz USD veya EUR şartlarına göre 1 Adet/Çift'tir.
4 S: Fiyatlandırma hakkında bir şeyler.
C: Ürünlerimiz için iyi kaliteli bileşenler. Büyük ve tekrar eden siparişler için düşük fiyatlar.
5. S: Ödeme koşullarınız nedir?
C: Çoğu durumda T/T banka havalesi yaparız ve sevkiyattan önce tam tutar tahsil edilmelidir.
Numune siparişleri için, daha kısa işlem süresi için PayPal ödemesini kabul ediyoruz.
Bazen Alipay veya WeChat ödemesi de uygundur, duruma bağlıdır.
6. Bu dönüştürücü kaç video kanalını destekliyor ve hangi HD analog formatları uyumludur?
OM615-2V↑1D↓WT/R, WDM (Dalga Boyu Bölmeli Çoklama) teknolojisini kullanarak tek bir fiber şerit üzerinden aynı anda kameradan kontrol merkezine 2 kanal video iletimini destekler.
720P, 960P ve 1080P'ye kadar 2MP çözünürlüklerde AHD, HDTVI ve HDCVI video formatlarına tam uyumludur, bu da farklı üreticilerin kameralarını bağlarken manuel format seçimi gerekmediği anlamına gelir. Dönüştürücü, gelen sinyal formatını otomatik olarak tanır ve herhangi bir sıkıştırma veya gecikme olmadan iletir, fiber bağlantı boyunca tam görüntü kalitesini korur.
Bu, aynı gözetim altyapısı boyunca birden fazla HD analog formatın dağıtıldığı karma kamera ortamları için ideal bir çözümdür.
7. Bu dönüştürücü aracılığıyla PTZ kameraları kontrol edebilir miyim ve RS485 veri kanalı nasıl çalışır?
Evet. OM615-1S3GWT/R, video sinyalinin ters yönünde, kontrol odasından kamera ucuna doğru çalışan 1 kanallı RS485 veri iletimi içerir.
Bu çift yönlü tasarım, PTZ kamera kontrol komutlarının, video sinyalini taşıyan aynı tek fiber şerit üzerinden gönderilmesine olanak tanır, bu da kontrol merkezi ve kamera konumları arasında ayrı bir veri kablosuna olan ihtiyacı ortadan kaldırır. RS485 kanalı, Pelco-D, Pelco-P ve çoğu üreticiye özel protokoller dahil olmak üzere tüm standart PTZ kontrol protokolleri için yeterli olan 115Kbps'ye kadar veri hızlarını destekler.
Hem video hem de RS485 verisi, WDM aracılığıyla 1310nm ve 1550nm dalga boyları kullanılarak tek bir fiber üzerinde aynı anda iletilir, bu da kurulumu önemli ölçüde basitleştirir ve daha uygun maliyetli hale getirir.
8. Maksimum iletim mesafesi nedir ve hem tek modlu hem de çok modlu fiberi destekliyor mu?
Bu dönüştürücü, farklı proje ölçeklerine ve mevcut fiber altyapısına uyacak şekilde esnek fiber konfigürasyonlarını destekler. Tek modlu fiber dağıtımları için, sipariş edilen model varyantına bağlı olarak 20 km veya 40 km'ye kadar iletim mesafelerini destekler. Çok modlu fiber ortamları için 550 metreye kadar mesafeleri destekler.
Optik bağlantı, konektörler, ek yerleri ve kablo hatlarından kaynaklanan gerçek dünya fiber kayıplarını karşılamak için cömert bir marj sağlayan maksimum 30dB'lik bir kayıp bütçesini destekler. Standart arayüz FC'dir, isteğe bağlı olarak SC ve ST konektör seçenekleri de mevcuttur.
Siparişinizi verirken, doğru model varyantını onaylayabilmemiz için gerekli mesafeyi ve fiber türünü belirtin, çünkü tek modlu ve çok modlu versiyonlar ayrı ayrı sipariş edilir.
9. Bu video fiber dönüştürücünün tipik uygulamaları nelerdir?
OM615-2V↑1D↓WT/R, sinyal bozulması olmadan HD analog videonun güvenilir bir şekilde uzun mesafelere iletilmesi gereken profesyonel gözetim ve izleme projeleri için özel olarak tasarlanmıştır.
Tipik dağıtım ortamları arasında otoyol güvenlik ve gişe sistemleri, şehir trafik izleme ağları, bina ve kampüs gözetim kurulumları ve spor salonları ve büyük mekanlarda canlı video iletimi yer alır. Ayrıca, sürekli 7/24 çalışma ve sinyal bütünlüğünün kritik gereksinimler olduğu kamu, ulaşım otoritesi ve kamu güvenliği projeleri için de uygundur.
Dönüştürücü, hem küçük tek saha kurulumlarına hem de birden fazla fiber bağlantısını barındıran büyük merkezi izleme merkezlerine uyum sağlayabilen, hem bağımsız hem de 3U raf tipi konfigürasyonlarda mevcuttur.
