Fiber Optik Medya Dönüştürücü Şasi
Ürün Tanıtımı
- OLYCOM 19'' 2U medya dönüştürücü rafı OM1916, medya dönüştürücü modüllerini yoğunlaştırmak için tasarlanmıştır.
- Çalıştır ve tak tasarımı, kurulumda maksimum kolaylık sağlar.
- 16 adet modül tutabilir ve 100Mbps ve 1000Mbps modüllerin karışık kurulumunu destekleyebilir.
Özellikler

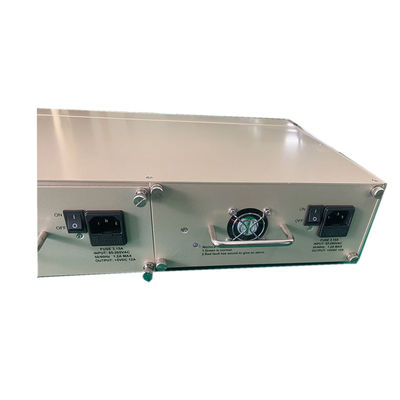

- AC 220V veya DC-48V seçenekleriyle çift güç kaynağı
- 100M ve 1000M modüllerin karma kurulumu
- Merkezi kontrol için maksimum rahatlık
- 19”2U boyutunda kabine kolay montaj
- Uzaktan CPE GÜÇ arızası tespitini destekleyin
- Desteklenen SFP optik alıcı-verici için D/D işlevi
Teknik Parametreler
| Yuvalar |
16 yuva |
|
Uyumluluk (kartlarla)
|
OM220 serisi Megabit/Hızlı Ethernet ortam dönüştürücü kartları |
| OM320 serisi Gigabit Ethernet ortam dönüştürücü kartları |
| OM520 serisi WDM medya dönüştürücü kartları |
| OMX30 serisi SFP ortam dönüştürücü kartları |
| Karma kurulumu destekler |
|
10/100BASET
/10/100/1000BASE-T(kartlar)
|
STP veya UTP Kategori 5/5e/6 kablo(Maks. 100m) |
|
100BASE-FX
/1000 BASE-FX (kartlar)
|
50/125um, 62,5/125um çok modlu fiber kablo (550m)
9-125um tek modlu fiber kablo (20/40/60/80/100km)
|
|
Dönüşüm Modu
Gecikme Süresi (kartlar)
|
Sakla ve İlet ＜10us
düz geçişli<0,9us
|
| Akış kontrolü (kartlar) |
Tam çift yönlü akış kontrolü, Yarı çift yönlü geri basınç |
| MTBF(her ikisi) |
50.000 saat |
| RJ-45 Bağlantı Noktası |
Otomatik MDI/MDIX(kartlar) |
| Fiber Bağlayıcı |
SC standardı, SF/TC isteğe bağlı (kartlar) |
| Dalgaboyu |
1310nm/1550nm (kartlar) |
| Boyutlar |
OM1916 rafının 1 yuvası (kartlar)
485mm(U)×320mm(G)×90mm(Y) (raf)
|
| Ağırlık |
GW: 0,112 kg (kartlar), GW: 6,400 kg (raf) |
| Güç Tüketimi |
<2,5W (kart ve raf) |
| BER |
<1/109 (kartlar) |
| Çalışma sıcaklığı |
-10°C~+75°C (raf) |
| Depolama sıcaklığı |
-45°C~+85°C |
| Nem |
%5~%90 yoğunlaşmayan (her ikisi de) |
| MAC Adres Tablosu |
1K(kartlar) |
| Arabellek Boyutu |
1 milyon(kartlar) |
| Ürün Numarası Kodu |
| OM1916 |
19 |
16 |
| |
19” 2U |
16 yuva |
| 220V |
Çift dahili 220V güç kaynağı |
| 48V |
Çift dahili 48V güç kaynağı |
| 220V/48V |
Dahili 1 x 220V güç kaynağı + 1 x 48V güç kaynağı |
| FE |
10/100Mbps otomatik algılama |
| GE |
10/100/1000Mbps otomatik algılama |
| OM220 |
Megabit/Hızlı Ethernet ortam dönüştürücü kartları |
| OM320 |
Gigabit Ethernet ortam dönüştürücü kartları |
| OM520 |
WDM medya dönüştürücü kartları |
| OMX30 |
SFP medya dönüştürücü kartları |
| M,S |
M-Çoklu mod, S-Tekli mod |
| S,Ü |
WDM serisi, S-1310nm, U-1550nm |
| FC,ST,SC,LC |
Fiber konnektör tipi |
| 2, 20, 40… |
Fiber modu-çalışma mesafesinin yanındaki rakamlar |
OLYCOM Hakkında
1. Şirket Profili
2003 yılında kurulan OLYCOM, endüstriyel, telekomünikasyon ve kurumsal sektörlerdeki küresel müşteriler için istikrarlı, ölçeklenebilir bağlantı sağlamaya odaklanan, teknoloji odaklı bir fiber optik ve ağ çözümleri sağlayıcısıdır.
2. Temel Teklifler
Ürünler arasında yüksek hızlı iletimi, uzun mesafeli iletişimi ve esnek ağ genişletmeyi destekleyen endüstriyel Ethernet anahtarları, DWDM sistemleri, PoE anahtarları, medya dönüştürücüler ve optik modüller bulunur.
3. Uygulama Senaryoları
Çözümler, güvenilirlik ve performansın kritik olduğu ulaşım, enerji, üretim, veri merkezleri, güvenlik sistemleri ve akıllı şehir projelerinde yaygın olarak kullanılmaktadır.
4. Küresel Varlık
OLYCOM, sistem entegratörleri, distribütörler ve operatörlerle çalışarak, çeşitli teknik ve pazar gereksinimlerine uyum sağlayarak 120'den fazla ülkede müşterilere hizmet vermektedir.
5. Temel Güçlü Yönler
Mühendislik odaklı geliştirme, sıkı kalite kontrol (ISO9001, CE, FCC, RoHS), esnek OEM/ODM hizmetleri ve performans ile maliyet arasında güçlü bir denge.
6. Vizyon ve Değer
Verimli ve güvenilir bağlantı sağlamaya kararlı olan OLYCOM, optik iletişim ve ağ altyapısında güvenilir bir küresel ortak olmayı amaçlamaktadır.
SSS
1. Bu kasada kaç tane medya dönüştürücü modülü bulunabilir ve hangi türler uyumludur?
OM1916 kasası, kompakt 19 inç 2U rafa monte form faktöründe 16 yuva sağlayarak, 16 adede kadar medya dönüştürücü modülünün ekipman kabininizdeki tek bir ünite içinde barındırılmasına ve yönetilmesine olanak tanır.
OM220 serisi Hızlı Ethernet kartları, OM320 serisi Gigabit Ethernet kartları, OM520 serisi WDM kartları ve OMX30 serisi SFP ortam dönüştürücü kartları dahil olmak üzere hem 100 Mb/sn hem de 1000 Mb/sn modüllerinin aynı kasa içinde aynı anda karışık kurulumunu destekler. Bu esneklik, farklı hızlardaki ve fiber türlerindeki dönüştürücüleri, her modül türü için ayrı kasaya ihtiyaç duymadan, merkezi olarak yönetilen tek bir konumda birleştirmenize olanak tanır.
Tak ve çalıştır kart tasarımı, modüllerin alet gerekmeden hızlı ve kolay bir şekilde takılabileceği veya çıkarılabileceği anlamına gelir, kurulum süresini en aza indirir ve gelecekte genişletme veya değiştirme işlemlerini basitleştirir.
2. OM1916 kasası hangi güç kaynağı seçeneklerini destekliyor ve yedeklilik var mı?
OM1916, hem AC 220V hem de DC 48V güç kaynaklarını destekleyen çift güç kaynağı girişleriyle donatılmıştır. Bu çift girişli tasarım, güç yedekliliği sağlar, böylece bir güç kaynağı arızalanırsa veya kesintiye uğrarsa, kasa, kurulu dönüştürücü modüllerden herhangi birini etkilemeden otomatik olarak ikincil kaynaktan çalışmaya devam eder.
DC 48V uyumluluğu ayrıca bu kasayı, 48V DC güç dağıtımının standart altyapı olduğu telekomünikasyon odaları ve taşıyıcı sınıfı tesislerde kullanıma doğrudan uygun hale getirerek ek AC'den DC'ye dönüştürme ekipmanı ihtiyacını ortadan kaldırır.
50.000 saatlik MTBF ve kart ve raf başına toplam 2,5 W'tan az toplam güç tüketimiyle OM1916, kritik görev ağ ortamlarında güvenilir, sürekli 7/24 çalışma için tasarlanmıştır.
3. Bu kasa bağlı modüllerin ve CPE güç durumunun uzaktan izlenmesini destekliyor mu?
Evet. OM1916, uzaktan CPE elektrik kesintisi tespitini destekleyerek ağ yöneticilerinin, her uzak sitenin fiziksel olarak incelenmesine gerek kalmadan, bağlı müşteri tesislerindeki ekipmanın güç durumunu merkezi bir konumdan izlemesine olanak tanır.
Bu özellik, medya dönüştürücülerin şube ofisleri, uzak binalar veya sokak seviyesindeki dolaplar gibi coğrafi olarak dağıtılmış konumlara yerleştirildiği servis sağlayıcı ve kurumsal WAN ortamlarında özellikle değerlidir. Uzaktan elektrik kesintisinin erken tespiti, operasyon ekiplerinin son kullanıcılar etkilenmeden önce proaktif bir şekilde müdahale etmesine olanak tanır.
Kasa aynı zamanda uyumlu SFP optik alıcı-vericileri için D/D (Dying Gasp) işlevini de destekleyerek genel fiber ağ altyapısının sağlığına ilişkin görünürlüğü daha da artıran ek bir bağlantı hatası bildirimi katmanı sağlar.
4. Uyumlu modül kartlarında hangi fiber türleri ve iletim mesafeleri destekleniyor?
OM1916 kasası, uyumlu modül kartları aracılığıyla çok çeşitli fiber türlerini ve mesafelerini destekleyerek neredeyse tüm mevcut fiber tesisi altyapısına uyarlanabilir hale getirir.
Çok modlu fiber için bina içi ve kampüs omurga bağlantılarına uygun, 550 metreye kadar mesafelerde 50/125μm ve 62,5/125μm kabloyu destekler. Tek modlu fiber için, seçilen modül kartına bağlı olarak 20 km, 40 km, 60 km, 80 km ve 100 km'ye kadar mesafelerde 9/125μm kabloyu destekler ve metro ağ bağlantılarından geniş coğrafi alanlardaki uzun mesafeli bağlantılara kadar her şeyi kapsar.
Kart aralığı genelinde hem 1310nm hem de 1550nm dalga boyları desteklenir; standart fiber konnektör olarak SC ve isteğe bağlı alternatifler olarak ST ve FC mevcuttur. Şasi aynı zamanda OM520 serisi aracılığıyla WDM modül kartlarını da destekleyerek ihtiyaç duyulan yerlerde fiber kapasitesinin arttırılması için dalga boyu bölmeli çoğullamayı mümkün kılar.
