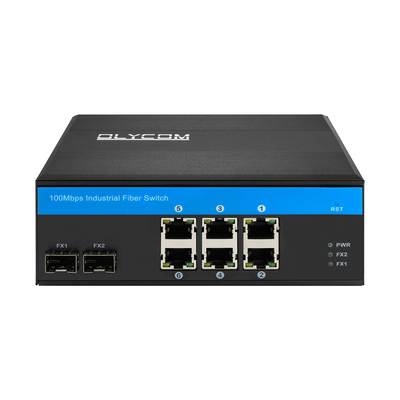

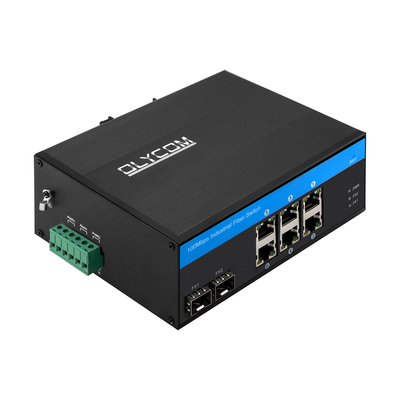

8 Port 10/100Mbps Yönetilmeyen PoE Switch
8 Port Ethernet Switch'in Temel Özelliği
- Cat5 veya üzeri bakır kablo aracılığıyla PoE IP kameralara, WAP'lara vb. aktif PoE (DC48V) sağlar
- 2x100Mbps SFP fiber portları
- 6x10/100Mbps Otomatik algılamalı RJ45, 1~6 portlarına IEEE 802.3af/at gücü
- Bağlı elektrikli ekipmanların PoE modlarını (Non-PoE, 802.3af/at uyumlu) algılar
- 6KV Ethernet dalgalanma koruması, zorlu bir dış ortama uyum sağlar
- Otomatik MDI/MDIX'i destekler
- Akış kontrol modu: IEEE 802.3x standardı ile tam çift yönlü, Geri basınç standardı ile yarım çift yönlü
- IEEE 802.3 10Base-T ve IEEE 802.3u 100Base-TX uyumlu
- DIN rayı veya Duvara montaj
- 100 metreye kadar güç aralığı
- FCC ve CE standartlarına uygundur
- Bir depola ve iletme anahtarlama mekanizması
- Çalışma ortam sıcaklığı: -40°C～75°C
IP Gözetimi, rüzgar, elektrik, metro PIS, montaj otomasyonu, güç SCADA, atık su arıtma, metalurji, akıllı ulaşım, demiryolu taşımacılığı, askeri ve diğer endüstriler için ideal bir çözümdür
Endüstriyel Fiber Switch Özellikleri
| Ürün Adı |
10/100Mbps Endüstriyel PoE Fiber Switch (2F+6TP) |
| Model No. |
IM-FP266FE |
| Port |
2x100M SFP Fiber
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500 metre
4x10/100/1000M UTP RJ45 (MDI/MDIX otomatik algılamayı destekler)
1x6-PIN Güç Terminal Bloğu
|
| Protokol |
IEEE 802.3 (10Base-T)
IEEE 802.3u (100Base-TX)
IEEE 802.3af 15.4W (PoE)
IEEE 802.3at 30W (PoE+)
|
| Anahtarlama Özellikleri |
İletim modu: depolama ve iletme
İletme gecikmesi:<10us
Sistem bant genişliği: 1.6Gbps (trafik sıkışıklığı yok)
MAC: 4K
Paket tampon boyutu: 1.75Mb
|
| Ağ Ortamı |
10BASE-T: CAT3, CAT4, CAT5 korumasız bükümlü çift (≤100m)
100BASE-TX: CAT5 veya üzeri korumalı bükümlü çift (≤100m)
|
| LED'ler |
Güç, Fiber, Ağ, PoE
PWR: Güç
Fiber: FX1, FX2
Açık: iletim normal
Kapalı: iletim normal DEĞİL (arızalı optik modül veya bağlantı kesildi)
Bakır turuncu: PoE göstergesi
Açık: PoE çalışıyor
Kapalı: PoE çalışmıyor veya bu Non-PoE cihazı
Bakır yeşili: Hız göstergesi
Açık: iletim hızı 1000Mbps
Yanıp sönüyor: iletimde
Kapalı: Bağlantı kesildi veya çalışma hızı 10/100Mbps
|
| Güç Tüketimi |
PoE olmadan tam yükleme ≤5W |
| Güç Kaynağı |
PoE güç kaynağı giriş voltajı: 48V (maksimum 52V)
Tek PoE güç kaynağı çıkış gücü: 30W (port 1~6)
Toplam bütçe: 180W
PoE çıkış voltajı: 48V
Ters bağlantı: destek
|
| PoE Kablolaması |
1/2 (V+), 3/6 (V-) |
| Çevre |
Çalışma sıcaklığı: -40°C～75°C
Depolama sıcaklığı: -40°C～85°C
Çalışma nemi: %10～90, yoğuşmasız
Depolama nemi: %10～95, yoğuşmasız
|
| Endüstri Standartları |
ESD: IEC61000-4-2, ±15KV hava, ±6KV temas
EFT: IEC61000-4-4, Genel ±6KV
Dalgalanma: IEC61000-4-5, Diferansiyel ±2KV, Ortak±6KV
|
| Sertifikasyon |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Bölüm 15 Alt Bölüm B (Sınıf B) ANSI C63.4: 2014
|
| Mekanik bilgiler |
Kabuk: Oluklu metal kabuk, IP40 sınıf seviyesi
Boyut: 114*93*35mm
Montaj yöntemi: Din-rayı/Duvara montaj
Ağırlık: 0.35Kg/0.45Kg (Net/Brüt)
|
| Garanti |
3 yıl, ömür boyu teknik destek |
Kalite Güvencesi
- Kesinlikle eski ve yenilenmiş malzemeler kullanmıyoruz.
- Seri üretime geçmeden önce her zaman bir üretim öncesi numune.
- Kaliteyi kontrol etmek için profesyonel mühendislerimiz var.
- Tüm ürünler CE, FCC, ROHS ve diğer sertifikaları geçmiştir.
- Sevkiyat öncesi her zaman son Kontrol.
CCTV PoE Switch Uygulaması
Paket Listesi
- 1 adet switch
- 1 adet kullanım kılavuzu
Not
Aksesuarlar (DIN rayı braketi, optik modül, güç kaynağı, yama kablosu, ağ kablosu vb.) ambalaj kutusuna dahil DEĞİLDİR, lütfen bunları kendiniz hazırlayın veya bizden bir bütün set satın alın
Nakliye kutusu bilgileri
Ürün boyutu: 15.8*11.5*6cm
İç kutu boyutu: 25.3*20.8*8cm
Ürün ağırlığı: 0.75Kg
Ambalaj ağırlığı: 0.9Kg
Ana kutu boyutu: 55.5*40*41cm
Ambalaj miktarı: 20 Adet
Ambalaj ağırlığı: 20Kg
Aksesuarlar
| Endüstriyel Optik Modül |
| OSPL1E06D-85 |
100BASE-FX (850nm) |
| OSPL1E06D |
100BASE-FX |
| OSPL1E20D |
100BASE-LX |
| OSPL1E40D |
100BASE-EX |
| OSBL1E20D-35 |
100BASE-BX-U (TX 1310 RX1550) |
| OSBL1E20D-53 |
100BASE-BX-D (TX 1550 RX1310) |
| Endüstriyel DIN Güç Kaynağı |
| IM-DAC220/DC48V1.6A |
AC220V - DC48V1.6A, -30℃～70℃ |
| IM-DAC220/DC48V2.5A |
AC220V - DC48V2.5A, -40℃～70℃ |
