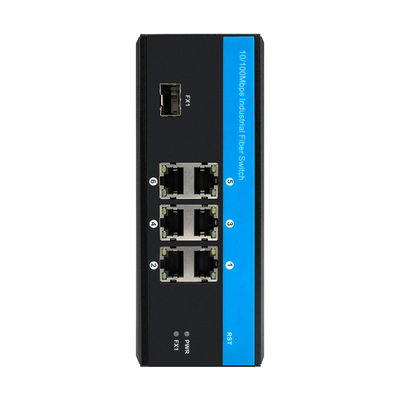

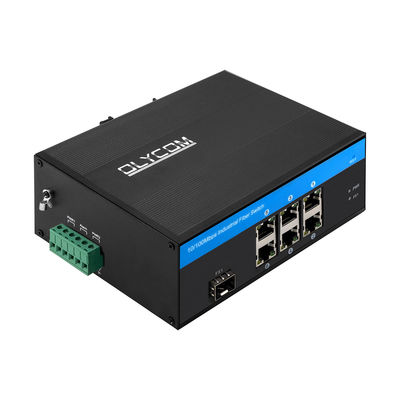

6 Port Endüstriyel Yönetilmeyen Ethernet Değiştiricisi 10/100Mbps
6 Port Ağı Değiştiricisi'nin tanıtımı
IM-FS160FE, 10/100 Mbps endüstriyel fiber anahtarıdır, çalışma sıcaklığı -40 °C'den + 75 °C'ye
- geniş voltajlı çift güç girişini destekler
- IP40 koruma derecesi ve endüstriyel EMC derecesi gereksinimlerini karşılar
- DIN ray kuruluşu
- Tehlikeli çevresel sertifikadan geçmek ve FCC ve CE standartlarına uygun olmak
Güvenilir endüstriyel kalite tasarımı, otomasyon sisteminin sürekli ve istikrarlı çalışmasını sağlayabilir.
Hızlı Ethernet Değiştiricisinin Ana Özellikleri
- 6 x 10/100Mbps Otomatik algılama RJ45 portları
- 1 x 100 Mbps sabit fiber bağlantısı
- LED'ler: Güç, ağ, fiber
- 6KV Ethernet dalgalanma koruması, sert dış ortamlara uyarlanır
- Otomatik MDI/MDIX desteği
- Akış kontrolü modu: IEEE 802.3x standardıyla tam dupleks, geri basınç standardıyla yarı dupleks
- IEEE 802.3 10Base-T ve IEEE 802.3u 100Base-TX uyumlu
- Depolama ve aktarma anahtarlama mekanizması
Yönetilmeyen Fiber Switch'in Spesifikasyonu
| Ürün Adı |
10/100Mbps Endüstriyel Fiber Switch (1F+6TP) |
| Model numarası. |
IM-FS160FE |
| Liman |
1x 100Mpbs SFP bağlantısı
SM: 1310nm/1550nm, 20km.
1490nm/1550nm, 40~120Km
MM: 1310nm, 2km; 850nm, 500m
6x10/100M UTP RJ45 ((MDI/MDIX otomatik algılama desteği)
|
| Değiştirme özellikleri |
İletişim modu: depolama ve iletme
Sistem bant genişliği: 1.4Gbps (trafik sıkışıklığı olmayan)
4K.
Paket tamponu boyutu: 1.75Mb
|
| Ağ medyaları |
10BASE-T: CAT3, CAT4, CAT5 korunmamış bükülmüş çift ((≤100m)
100/1000BASE-TX: CAT5 veya daha yüksek korumalı bükülmüş çift ((≤100m)
SFP portu, iletim mesafesi: 20Km, 40Km, 60Km, 80Km, 100Km
|
| LED |
Güç, ağ, fiber |
| Güç kaynağı |
Giriş voltajı: DC 12-52V
Sıfır yük gücü: 5W
Ters bağlantı: destek
|
| Çevre |
Çalışma sıcaklığı: -40°75°C
Depolama sıcaklığı: -40°C-85°C
Çalışma nemliği: 10%~90%, yoğunlaşmayan
Depolama nemliği: %10~95, yoğunlaşmayan
|
| Endüstri Standartları |
EMI: FCC Part 15 Subpart B Sınıf A, EN 55022 Sınıf A
EMS: EN 61000-4-2 (ESD) Seviye 3, EN 61000-4-3 (RS) Seviye 3, EN 61000-4-4 (EFT) Seviye 3, EN 61000-4-5 (Sürge) Seviye 3, EN 61000-4-6 (CS) Seviye 3, EN 61000-4-8
Trafik kontrolü: NEMA-TS2
Titreme: IEC 60068-2-6
Serbest düşme: IEC 60068-2-32
Şok: IEC 60068-2-27
Demiryolu Trafiği: EN 50121-4
|
| Güvenlik |
CE işareti, ticari
CE/LVD EN60950
|
| Mekanik bilgi |
Kabuk: Dalgalanmış metal kabuk
Güvenlik sınıfı: IP40
Boyut: 158 x 115 x 60 mm
Montaj yöntemi: Din-rail / Duvar montajı
|
| Garanti |
1 yıl içinde değiştirme; 3 yıl onarım |
Endüstriyel Fiber Switch'in ambalaj ayrıntıları
1Bir ürün, bir kullanım kılavuzu ve bir garanti kartı bir kutu içinde.
2. 20 adet kutu bir kartonda (67*33*47cm)
Uygulama
Endüstriyel Yönetilmeyen Değiştirmenin S&A
1Güç girişi nedir?
A: PoE yönetimi altındaki anahtarlar için DC12V ~ 52V alır, PoE yönetimi altındaki anahtarlar için DC48V ~ 57V alır.
Tüm modeller gereksiz girişi destekler.
2PoE bütçesi nedir?
A: Standart PoE çıkışı port başına 30W'dur.
Al bakalım.IM-FP288GWÖrneğin, 8 PoE portu var, bu yüzden bütçe 30W/port*8 port=240W.
Gerekirse 60W çıkışı da destekleyebiliriz, lütfen bizimle onaylayın.
3Cihazı nasıl kurabilirim?
A: Bu serideki her model DIN35 / Duvar montajını destekler.
Kurulumda vidalar, montaj kiti gibi gerekli aksesuarları gerektirir, bazıları paket kutusuna dahil edilir, bazıları değil.
4Değiştiriciniz 155 Mb/s transceiverleri destekliyor mu?
Cevap: Evet, optik hız 100M/1000M/2500M. Lütfen sadece yönetim arayüzünde 100M hızını yapılandırın, megabit modülleri çalışıyor.
