Uzun mesafeli ağ kullanımı için tek fiber 400G tutarlı DWDM iletimi

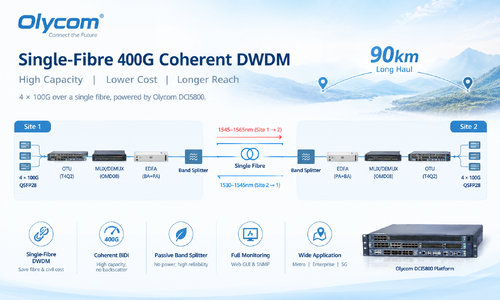

Proje, aşağıdaki mimariye sahip Olycom OM5800 platformunu dağıttı:

İstemci Tarafı → OTU (T4Q2) → MUX/DEMUX (OMD08) → EDFA (BA+PA) → Bant Ayırıcı → Tek Fiber → Bant Ayırıcı → EDFA (PA+BA) → MUX/DEMUX → OTU → İstemci Tarafı

Tek fiber koherent iletimi mümkün kılan anahtar, C-bandını iki ayrı dalga boyu bandına bölen Bant Ayırıcıdır:

• Kırmızı bant (1545–1565nm) — Site 1'den Site 2'ye trafiği taşır
• Mavi bant (1530–1545nm) — Site 2'den Site 1'e trafiği taşır

400G koherent CFP2 modülükendisi bir BiDi alıcı-vericidir — tek bir optik port kullanır, Tx kırmızı bantta ve Rx mavi banttadır.Bu, alıcı-verici seviyesinde geri saçılma sorununu ortadan kaldırırken, Bant Ayırıcı hat tarafında pasif dalga boyu izolasyonu sağlar.

Çift yönlü ayrımı elde etmek için özel bir fiber veya aktif bileşen gerekmez.

Neden Tek Fiber DWDM?

S: Neden geleneksel çift fiber dağıtım yerine tek fiber tercih edildi?

Tek fiber DWDM, fiber altyapı gereksinimlerini yarıya indirerek hem kiralanan fiber maliyetlerini hem de altyapı harcamalarını doğrudan azaltır.

Fiber kullanılabilirliğinin sınırlı veya pahalı olduğu uzun mesafeli rotalar için bu, önemli bir operasyonel ve sermaye tasarrufu anlamına gelir.

Bant Ayırıcı, güç gerektirmeyen tamamen pasif bir bileşendir, tek fiber mimarisini mümkün kılarken ihmal edilebilir bir karmaşıklık ekler.

Koherent BiDi alıcı-vericilerle birleştirildiğinde, çözüm geleneksel tek kanallı bir sistemle aynı fiber ayak iziyle 400G kapasite sunar.

Anahtar Dağıtım Parametreleri

Hat Mesafesi: 90km

Hat Kaybı: ~25dB

Hat Tarafı Kapasitesi: 400G (4x100G toplu)

Alıcı-Verici Tipi: 400G Koherent CFP2 BiDi

İstemci Arayüzleri: 4x100G QSFP28 (100GBASE-LR4)

Amplifikasyon: Her yön için OBA20/G12 (Booster) + OPA16/G20 (Ön-amp)

Mux/Demux: OMD08 — 8 kanallı C21–C28 100GHz DWDM

Tek Fiber Teknolojisi: Bant Ayırıcı (C-bandı kırmızı/mavi ayrımı)

Yönetim: Web GUI ve SNMP üzerinden OM5800 NMS

Uygulama Genişletme: Noktadan Noktaya Bağlantıların Ötesinde

Bu dağıtım noktadan noktaya uzun mesafeli bir bağlantıya odaklanmış olsa da, aynı OM5800 platformu ve tek fiber BiDi yaklaşımı çeşitli ağ senaryolarında uygulanabilir.

1. Metro ve Bölgesel Ağlar

Şehirlerarası veya veri merkezi ara bağlantı hatları, fiberin değerli olduğu yerlerde, mevcut altyapıdaki etkin kapasiteyi ikiye katlayarak tek fiber DWDM'den doğrudan yararlanır.

2. Kurumsal ve Kampüs Ağları

Kampüsler veya binalar arasında sınırlı karanlık fibere sahip kuruluşlar, ek fiber dağıtımı olmadan bant genişliğini en üst düzeye çıkarmak için tek fiber DWDM kullanabilir.

3. Mobil Backhaul ve 5G Fronthaul

5G ağları ölçeklendikçe, fronthaul ve backhaul hatları giderek daha fazla yüksek kapasiteli, düşük gecikmeli taşıma gerektirir. Tek fiber koherent DWDM, büyük fiber altyapı değişiklikleri olmadan verimli bir yükseltme yolu sağlar.

Sıkça Sorulan Sorular

S: Bant Ayırıcı geri saçılma sorununu nasıl çözer?

Bant Ayırıcı, her iletim yönünü C-bandının farklı bir bölümüne — kırmızı (1545–1565nm) ve mavi (1530–1545nm) — atar. BiDi CFP2 alıcı-vericisi farklı dalga boyu bantlarında iletim ve alım yaptığı için, kendi geri saçılan ışığı alım bandının dışına düşer ve paraziti önleyerek filtrelenir.

S: Bant Ayırıcı aktif bir bileşen midir?

Hayır. Bant Ayırıcı tamamen pasiftir — güç gerektirmez ve aktif hata noktaları eklemez. Bu, tek fiber çözümünün genel güvenilirliğine katkıda bulunur.

S: OM5800 platformu uzaktan yönetilebilir mi?

Evet. OM5800 NMS, kanal başına Tx/Rx gücü, alarm eşikleri, sıcaklık, voltaj ve LOS durumu dahil olmak üzere tüm alıcı-verici parametrelerinin gerçek zamanlı izlenmesi için web tabanlı bir GUI sağlar. Otomatik ağ yönetimi sistemleri için SNMP sorgulama entegrasyonu da desteklenir.

S: Hangi istemci arayüzleri desteklenir?

T4Q2 OTU kartı, 4x100G QSFP28 istemci arayüzlerini destekler ve tek bir 400G koherent CFP2 hat tarafı sinyaline toplar. Platform ayrıca gelecekteki ağ büyümesi için daha yüksek kapasiteli yapılandırmaları da destekler.
