Projeye Genel Bakış
Bir müşteri, iki veri merkezi konumunu mevcut bir karanlık fiber altyapısı üzerinden birbirine bağlamak için yüksek kapasiteli bir DWDM noktadan noktaya iletim sistemine ihtiyaç duydu.
Birincil gereksinimler şunları içeriyordu:
|
Öğe
|
Gereklilik
|
|
Hizmet Türü
|
10GE Ethernet
|
|
Başlangıç Kapasitesi
|
200G
|
|
Gelecekteki Genişleme
|
400G
|
|
Fiber Mesafesi
|
50Km
|
|
Lif Kaybı
|
15~18dB
|
|
Koruma
|
Optik Hat Koruması (OLP)
|
|
Mimarlık
|
Noktadan Noktaya DWDM
|
|
Genişleme Stratejisi
|
Büyüdükçe öde
|
Müşteri, başlangıç aşamasında yalnızca 20 x 10G hizmetini etkinleştirmeyi ve daha sonra mevcut DWDM platformunu değiştirmeden 40 x 10G hizmetine genişletmeyi planladı.
Tasarım Hedefleri
Proje tasarımı aşağıdaki mühendislik hedeflerine odaklanmıştır:
-
50km fiber üzerinden 200G tutarlı iletimi destekleyin
-
400G'ye sorunsuz yükseltmeye izin ver
-
15~18dB fiber zayıflama altında yüksek iletim stabilitesi sağlayın
-
Optik koruma yedekliliği sağlayın
-
Aşama 1 dağıtımı sırasında CAPEX'i en aza indirin
-
Gelecekteki genişleme için optik katman yatırımını koruyun
Çözüm Mimarisi
Önerilen çözüm aşağıdakilere dayanmaktadır:Olycom OM5800 DCI-BOX uyumlu DWDM platformu.

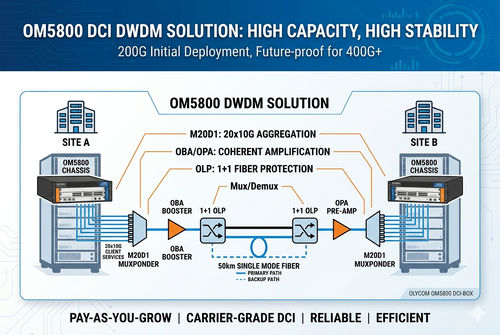

1. Sistem Mimarisi
A Sitesi
↓
OM5800 DWDM Platformu
↓
50km Tek Modlu Fiber
↓
OM5800 DWDM Platformu
↓
B Sitesi
2. Ekipman Yapılandırması
2.1 Optik Katman
|
Modül
|
İşlev
|
|
OMD08
|
8CH DWDM Çoklayıcı/Demux
|
|
OP1
|
1+1 Optik Hat Koruması
|
|
OBA
|
Güçlendirici Amplifikatör
|
|
OPA
|
Ön Amplifikatör
|
|
OCM (İsteğe Bağlı)
|
Optik Kanal İzleme
|
|
OTDR (İsteğe bağlı)
|
Fiber İzleme
|
2.2 Elektrik Katmanı
Aşama 1 - 200G Dağıtımı
|
Modül
|
İşlev
|
|
M20D1
|
20 x 10GE → 1 x 200G tutarlı muxponder
|
Aşama 2 – 400G Genişletme
|
Modül
|
İşlev
|
|
2*M20D1
|
2*20 x 10GE → 2 x 200G tutarlı çoklayıcı
|
|
T4Q1(İsteğe bağlı)
|
4 x 100GE → 1 x 400G uyumlu aktarıcı
|
Mühendislik Tasarım Detayları
1. Müşteri Hizmetleri Toplama
M20D1 muxponder kartı, yirmi 10GE istemci hizmetini tek bir 200G tutarlı optik dalga boyunda toplar.
Teknik Özellikler
|
Parametre
|
Şartname
|
|
İstemci Arayüzleri
|
20xSFP+ 10GE
|
|
Hat Arayüzü
|
1 x CFP2-DCO 200G
|
|
DWDM Izgarası
|
50GHz C-bandı Ayarlanabilir
|
|
Modülasyon
|
QPSK / 16QAM
|
|
FEC
|
oFEC
|
|
Hizmet Eşleme
|
ODU2 → ODUC2 → OTUC2
|
Uyumlu CFP2-DCO modülü, geleneksel gri optiklerle karşılaştırıldığında gelişmiş OSNR toleransı ve gelişmiş iletim performansı sağlar.
2. Optik Bağlantı Bütçe Analizi
Elyaf Koşulları
|
Öğe
|
Değer
|
|
Fiber Mesafesi
|
50Km
|
|
Fiber Zayıflama
|
15~18dB
|
|
Bağlayıcı/Ekleme Kenar Boşluğu
|
2~3dB
|
|
Toplam Tahmini Bağlantı Kaybı
|
18~21dB
|
Toplam optik zayıflamanın tutarlı alıcı duyarlılığı eşiğine yaklaşması nedeniyle EDFA amplifikasyonu devreye girer.
EDFA Amplifikasyon Tasarımı
Çözüm şunları benimser:
|
Amplifikatör Tipi
|
Konum
|
|
OBA
|
İletim Tarafı Güçlendirici
|
|
OPA
|
Yan Ön Amplifikatörü Alma
|
Gelecekteki daha yüksek kapasiteli dağıtım için isteğe bağlı OLA hattı amplifikasyonu eklenebilir.
EDFA Özellikleri
|
Öğe
|
Değer
|
|
Kazanmak
|
33dB'ye kadar
|
|
Çıkış Gücü
|
+20dBm'ye kadar
|
|
Gürültü Figürü
|
Tipik 5dB
|
|
Çalışma Bandı
|
C-bandı 1528~1565nm
|
Amplifikatör tasarımı, tüm optik aralıkta tutarlı 200G iletim için yeterli OSNR marjını sağlar.
3. DWDM Kanal Planlaması
Aşama 1
|
Kaynak
|
Kullanım
|
|
Aktif Kanallar
|
1
|
|
Dolu Kapasite
|
200G
|
|
Ayrılmış Kanallar
|
7
|
Aşama 2
|
Kaynak
|
Kullanım
|
|
Aktif Kanallar
|
2
|
|
Dolu Kapasite
|
400G
|
|
Ayrılmış Kanallar
|
Gelecekteki Genişleme
|
OMD08 platformu, 50 GHz DWDM ızgarasında 8'e kadar dalga boyunu destekleyerek gelecekte aşağıdakilere geçiş yapılmasına olanak tanır:
4. Optik Koruma Tasarımı
Servis sürekliliğini garanti etmek için sistem OP1 Optik Hat Korumasını entegre eder.
Koruma Özellikleri
|
İşlev
|
Tanım
|
|
Koruma Modu
|
1+1 Fiber Koruma
|
|
Anahtarlama Süresi
|
<15ms
|
|
Çalışma Modu
|
Otomatik / Manuel
|
|
Kurtarma Modu
|
Destekleniyor
|
|
Arayüz
|
İsim
|
İşlev
|
|
HAT GİRİŞİ
|
PA/LA/BA Giriş Arayüzü
|
Küçük sinyal optik güç girişi bağlantı noktası.
|
|
ÇIKIŞ
|
PA/LA/BA Çıkış arayüzü
|
EDFA güçlendirilmiş çıkış optik bağlantı noktası.
|
|
OTDR IN1
|
OTDR Giriş Arayüzü
|
OTDR sinyal girişi optik bağlantı noktası
|
|
PZT ÇIKIŞ
|
İzleme bağlantı noktası
|
EDFA performans izleme arayüzü, OPM'ye veya spektrometreye bağlanır.
|
|
WDM COM
|
COM bağlantı noktası
|
WDM COM optik bağlantı noktası
|
|
WDM1510
|
1510 Sinyal
|
1510 Sinyal Işığı Bağlantı Noktası
|
|
WDM1550
|
1550 Sinyal
|
1550 Sinyal Işığı Bağlantı Noktası
|
|
OSC ÇIKIŞI
|
Kanal çıkış bağlantı noktasını izleme
|
Ağ yönetimi bilgilerini iletmek için SFP RX'i bağlayın.
|
|
RX
|
Optik modül giriş bağlantı noktası
|
Ağ yönetimi bilgilerini iletin
|
|
Teksas
|
Optik modül çıkış bağlantı noktası
|
Ağ yönetimi bilgilerini iletin
|
Koruma Mekanizması
1. Normal koşullar altında: Trafik birincil optik yol üzerinde çalışır, Sİkincil fiber beklemede kalır
2. Lif bozulması veya kesinti meydana geldiğinde: Optik güç izleme anormalliği tespit eder
OP1 trafiği otomatik olarak yedekleme yoluna geçirirVeCihaz kesintisi milisaniyelere kadar en aza indirilir
Bu mimari, ağ kullanılabilirliğini ve SLA güvenilirliğini önemli ölçüde artırır.
5. Gelecekteki Genişleme Stratejisi
Müşteri, büyük donanım değişimi gerektirmeden uzun vadeli ölçeklenebilirlik talep etti.
OM5800 platformu şunları destekler:
|
Yükseltme Yönü
|
Yetenek
|
|
200G → 400G
|
Destekleniyor
|
|
400G → 800G
|
Destekleniyor
|
|
Sabit Şebeke → Esnek Şebeke
|
Destekleniyor
|
|
Noktadan Noktaya → ROADM
|
Destekleniyor
|
Müşteri, aşağıdakileri yeniden kullanırken hizmet bant genişliğini kademeli olarak artırabilir:
-
Mevcut şasi
-
DWDM çoklayıcı/demux
-
Optik amplifikatörler
-
Koruma sistemi
-
Fiber altyapı
Bu, gelecekteki yükseltme maliyetlerini ve operasyonel kesintileri en aza indirir.
Raf Düzeyinde Dağıtım
Site Başına Önerilen Yapılandırma
|
Teçhizat
|
Miktar
|
|
OM5800 Şasi
|
1
|
|
M20D1 Kartı
|
1~2
|
|
OP1 OLP Kartı
|
1
|
|
OBA Amplifikatörü
|
1
|
|
OPA Amplifikatörü
|
1
|
|
OMD08 DWDM Modülü
|
1
|
|
Çift Güç Modülleri
|
2
|
Operasyonel Avantajlar
1. Yüksek Güvenilirlik:Tutarlı iletim teknolojisi
- 1+1 optik koruma
- Yedek güç kaynağı
- Hızlı arıza kurtarma
2. Verimli Fiber Kullanımı
- Tek fiber çifti üzerinden çoklu 10GE hizmetleri
- Azaltılmış kiralık fiber gereksinimleri
- Basitleştirilmiş Yükseltme Yolu
3. Modüler mimari
- Çalışırken değiştirilebilir servis kartları
- Ölçeklenebilir tutarlı optikler
4. Taşıyıcı Düzeyde Mimari
- Optik izleme desteği
- OTDR entegrasyon yeteneği
- OCM dalga boyu denetimi
- Ağ yönetimi entegrasyonu
Çözüm
OM5800 uyumlu DWDM platformu, müşterinin 50 km'lik metro optik ağı için ölçeklenebilir ve taşıyıcı düzeyinde bir DCI iletim çözümünü başarıyla sağladı.
Proje şunları başardı:
-
İlk 200G dağıtımı
-
400G'ye doğru sorunsuz geçiş yolu
-
15~18dB optik kayıp üzerinden güvenilir iletim
-
Hızlı optik koruma geçişi
-
Uzun vadeli altyapı yatırım koruması
Bu örnek, kurumsal DCI, taşıyıcı taşıma ve metro optik omurga uygulamaları için OM5800 platformunun esnekliğini ve ölçeklenebilirliğini göstermektedir.
