Uzak Trafo Merkezi CCTV Yükseltme Projesi: Endüstriyel Fiber Gözetim Ağı

1. Projenin Arka Planı

Bir kamu hizmeti altyapısı müşterisi, coğrafi olarak dağıtılmış bir dış mekan alanı için aşağıdakileri içeren güvenilir bir endüstriyel gözetim ağına ihtiyaç duyuyordu:

• Elektrik dağıtım bölgeleri
• Çevre çitleri
• Uzaktan izleme kontrol noktaları
• Ekipman barınakları
• Erişim kontrol kapıları
• Dış mekan depolama alanları

İzleme konumları geniş bir alana yayılmış olduğundan, geleneksel bakır Ethernet dağıtımı aşağıdaki nedenlerden dolayı pratik değildi:

• İletim mesafesi sınırlamaları
• Yüksek yıldırıma maruz kalma riski
• Endüstriyel ekipmanlardan kaynaklanan elektromanyetik girişim
• Dış ortam koşulları
• Merkezi güç dağıtımındaki zorluk

Müşteri özellikle aşağıdakileri gerçekleştirebilecek bir çözüm talep etti:

• Uzun mesafe fiber iletimi
• Endüstriyel düzeyde güvenilirlik
• Merkezi gözetim yönetimi
• Birden fazla IP kamera için PoE desteği
• Ölçeklenebilir geleceğe yönelik genişletme
• Zorlu dış ortamlarda kararlı çalışma

Bu gereksinimleri karşılamak için proje, aşağıdakileri kullanan fiber tabanlı bir endüstriyel Ethernet mimarisini benimsedi:

IM-FP888GWçekirdek toplama anahtarı olarak

IM-FP21008GWdış mekan PoE dağıtım anahtarı olarak

IM-WP054GEkompakt kenar erişim anahtarı olarak

Nihai çözüm, 7/24 hizmet ve çevre güvenliği izlemeye uygun, sağlam bir endüstriyel CCTV omurgası oluşturdu.

2. Çözüm Mimarisi

Çekirdek Ağ Tasarımı:çözüm üç katmana bölündü:

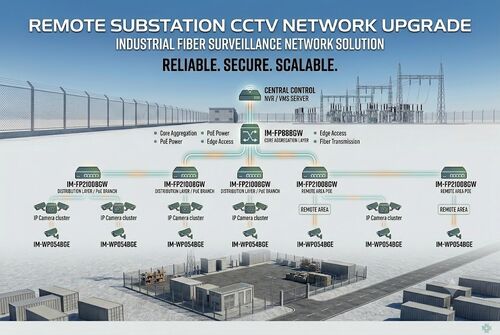

3. Ağ Topolojisi

4. Cihaz Rolleri

A. Çekirdek Toplama Katmanı: IM-FP888GW

BuEthernet anahtarıgözetim ağının fiber toplama merkezi olarak hizmet vermektedir.

Temel Avantajlar

• 8 Gigabit SFP fiber bağlantı noktası
• Endüstriyel yönetimli mimari
• VLAN ve trafik yönetimi
• Uzun mesafeli fiber toplama
• Halka koruma desteği
• Endüstriyel EMC koruması
• DIN rayı dağıtımı

IM-FP888GW, tüm uzaktan gözetim trafiğini toplar ve doğrudan NVR/VMS platformuna bağlanır.

Özellikle aşağıdakiler için uygundur:

• Yardımcı trafo merkezleri
• Akıllı ulaşım
• Endüstriyel kampüsler
• Madencilik ortamları
• Petrol ve gaz tesisleri

Cihaz, zorlu ortamlar için endüstriyel düzeyde çalışmayı ve güçlendirilmiş korumayı destekler.

B. Dağıtım Katmanı: IM-FP21008GW

Bu model dış mekan dolaplarında ve uzaktan gözetleme direklerinde kullanılır.

Temel Özellikler

• 8 × Gigabit PoE bağlantı noktaları
• 2 × SFP fiber yukarı bağlantıları
• IEEE802.3af/at/bt desteği
• 90W'a kadar PoE çıkışı
• Endüstriyel sıcaklık aralığı
• ERPS halka desteği
• VLAN/QoS/SNMP yönetimi
• Aşırı gerilim koruması

BuDIN PoE anahtarıaşağıdakiler gibi yüksek tüketimli cihazlara güç sağlar:

• PTZ kameralar
• IR termal kameralar
• Kablosuz AP'ler
• Yapay zeka uç kameralar

Ayrıca kesintisiz gözetim operasyonu için yedekli fiber uplink'ler sağlar.

C. Kenar Kamera Katmanı: IM-WP054GE

Bu kompakt anahtar, küçük kamera kümeleri için idealdir.

Dağıtım Örnekleri

• Otopark girişi
• Çit izleme bölümü
• Küçük depo
• Güvenlik istasyonu
• Geçici dış mekan konuşlandırması

Temel Avantajlar

• Tak ve çalıştır işlemi
• 4 bağlantı noktalı PoE aşağı bağlantısı
• Gigabit uplink
• Kompakt endüstriyel muhafaza
• DIN rayına montaj
• 6KV aşırı gerilim koruması
• Endüstriyel geniş sıcaklık tasarımı

Bu model, endüstriyel güvenilirliği korurken dağıtım karmaşıklığını azaltır.

5. CCTV Ağlarında Fiber Neden Kritiktir?

Fiber iletim, endüstriyel gözetim sistemlerinde bakır Ethernet'e göre büyük avantajlar sunar:

Müşteri, endüstriyel PoE anahtarlarını fiber uplink'lerle birleştirerek hem güvenilir güç dağıtımı hem de istikrarlı uzun mesafe iletimi elde etti.

6. Gerçek Dağıtımın Avantajları

Dağıtımın ardından müşteri şunları başardı:

• İstikrarlı 7/24 gözetim operasyonu
• Basitleştirilmiş bakım
• Azaltılmış dış mekan kabini karmaşıklığı
• Merkezi izleme
• Daha hızlı sorun giderme
• Gelecekte daha kolay genişletme
• Daha düşük kesinti riski

Endüstriyel tasarım aynı zamanda yüksek sıcaklık ve yüksek nemli dış ortamlarda sistem güvenilirliğini de önemli ölçüde artırdı.

7. Önerilen Uygulama Senaryoları

Bu mimari aşağıdakiler için oldukça uygundur:

• Akıllı şehir gözetimi
• Endüstriyel fabrikalar
• Yardımcı trafo merkezleri
• Güneş enerjisi çiftlikleri
• Petrol ve gaz sahaları
• Demiryolu izleme
• Liman gözetimi
• Madencilik işlemleri
• Kampüs güvenliği
• Karayolu izleme

8. Sonuç

Birleştirerek:

• IM-FP888GW
• IM-FP21008GW
• IM-WP054GE

Müşteri aşağıdaki özelliklere sahip ölçeklenebilir bir endüstriyel gözetim ağını başarıyla oluşturdu:

• Uzun mesafe fiber iletimi
• Güvenilir PoE teslimatı
• Endüstriyel düzeyde koruma
• Merkezi yönetim
• Geleceğe hazır ölçeklenebilirlik

Bu çözüm, endüstriyel Ethernet ve fiber iletim teknolojilerinin modern CCTV altyapısı performansını ve güvenilirliğini nasıl önemli ölçüde artırabileceğini gösteriyor.
