Demiryolu Güvenlik İzleme Sistemi İçin Güvenilir Alarm İletimi

Proje Arkaplanı

Demiryolu güvenlik izleme projesi, uzak saha istasyonları ile merkezi bir kontrol odası arasında birden fazla alarm sinyali iletmek için güvenilir bir iletişim çözümü gerektiriyordu.

Sistem, çeşitli güvenlik cihazlarını, endüstriyel ekipman durumunu izleme noktalarını ve farklı yerlere dağıtılmış acil durum alarmı arayüzlerini içeriyordu.

Uzun nakliye mesafesi ve karmaşık endüstriyel ortam nedeniyle,Proje ekibinin, geleneksel bakır iletişim sistemlerinde bulunan yaygın sorunlardan kaçınarak doğru sinyal iletimi sağlayabilecek kararlı bir endüstriyel temas kapama dönüştürücüye ihtiyacı vardı..

Teknik değerlendirme sonrasında mühendislik ekibi birEndüstriyel İletişim Kapama Fiber ConverterOlycom IM610-8K↑↓WT/R platformuna dayalı çözüm. Çözüm, fiber optik ağlar üzerinden 8 kanallı temas kapanış sinyalleri iletecek şekilde tasarlanmıştır.Endüstriyel ve güvenlik uygulamaları için güvenilir iletişim sağlamak.

Proje Zorluğu: Uzak mesafeli Alarm Sinyalinin İletilmesi

Geleneksel izleme sistemlerinde, temas kapanış sinyalleri genellikle bakır kablolar üzerinden iletilir.

Bununla birlikte, mesafe arttıkça, çeşitli zorluklar ortaya çıkabilir:

• Uzun mesafe iletiminde sinyal kaybı
• Endüstriyel ortamlarda elektromanyetik müdahale (EMI)
• Radyo frekanslı müdahale (RFI)
• Farklı tesisler arasındaki yer döngüsü sorunları

Demiryolu izleme sistemleri, elektrik santralleri, sanayi tesisleri ve güvenlik projeleri için bu sorunlar alarm doğruluğunu ve sistem güvenilirliğini etkileyebilir.

The customer needed a fiber optic alarm transmission solution that could connect remote alarm points with the central monitoring platform while maintaining stable operation under harsh environmental conditions.

Çözüm: Endüstriyel İletişim'in İlaç Dönüşümüne Kapatılması

Proje,IM610-8K↑↓WT/RAlan alarm cihazları ile izleme merkezi arasındaki iletişim köprüsü olarak.

Sistem mimarisi şöyleydi:

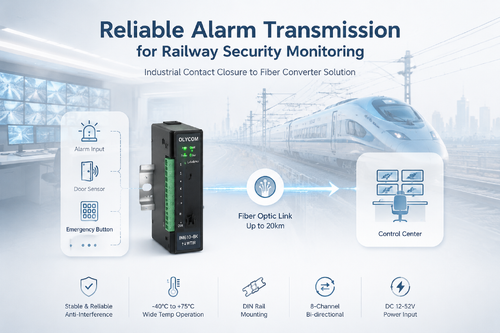

Alarm Aygıtları → Endüstriyel Bağlantı Kapama Değiştiricisi → Fiber Optik Bağlantı → Kontrol Merkezi

Verilen çözüm:

• 8 kanallı temas kapanış sinyali iletimi
• İki yönlü fiber iletişim
• WDM teknolojisi ile tek fiber iletim
• Endüstriyel kurulumlar için DIN ray montajı
• Uzun mesafe lif bağlantısı

Dönüştürücü, standart 20 km çalışma mesafesine sahip tek modlu fiber iletimi destekler ve daha kısa bağlantılar için multimodlu fiber uygulamalarını destekler.

Neden Endüstriyel Bir Fiber Değiştiricisi Seçmeliyiz?

S: Neden geleneksel bakır iletim yerine fiber iletişim seçildi?

Fiber optik iletişim endüstriyel projeler için birkaç avantaj sağlar.

Bakır kabloların aksine, fiber iletimi elektrikli müdahalelerden etkilenmez. Bu, bir DIN ray fiber dönüştürücü'nü özellikle demiryolu sistemleri, fabrikalar,elektrik tesisleri, ve açık hava izleme ağları.

Çözüm şu konularla ilgili sorunları ortadan kaldırır:

• EMI müdahalesi
• RFI müdahalesi
• Yer potansiyeli farklılıkları

Sonuç olarak, izleme sistemi daha yüksek güvenilirliğe ve daha düşük bakım gereksinimlerine ulaşır.

Farklı Endüstriyel Uygulamalar için Esnek Arayüz Destek

Müşteriden gelen önemli bir talep, mevcut alarm ekipmanı ile uyumluluğuydu.

Endüstriyel temas kapama dönüştürücü, aşağıdakileri içeren birden fazla sinyal türünü destekler:

• TTL
• RS-232
• RS-422
• RS-485
• Pasif anahtar giriş

Çıkış tarafı şunları destekler:

• İkili çıkış
• TTL
• RS-232/422/485
• Relay çıkışı

Bu esneklik, sistem entegratörlerinin mevcut altyapıyı değiştirmeden farklı endüstriyel cihazları birbirine bağlamalarını sağlar.

Uygulama Genişlemesi: Demiryolu İzleme'nin Ötesinde

Bu proje, demiryolu güvenliği izlemeye odaklansa da, aynı bağlantı kapanışı fiber dönüştürücü teknolojisine birçok endüstriyel senaryoya uygulanabilir.

Güvenlik İzleme Sistemi

Güvenli şehir projelerinde ve güvenlik gözetim ağlarında, birçok alarm noktasının genellikle uzun mesafeler boyunca birbirine bağlanması gerekir.Fiber optik iletişim, uzak yerler ve komuta merkezleri arasında istikrarlı bir iletim sağlar.

Sanayi Otomasyonu

Fabrikalar ve endüstriyel otomasyon sistemleri, makineler, anahtarlar ve güvenlik cihazları için güvenilir durum izlemesini gerektirir.Endüstriyel fiber dönüştürücüler, elektrik gürültüsü olan ortamlarda iletişim istikrarını korumaya yardımcı olur.

Enerji Endüstrisi ve Enerji Uygulamaları

Elektrik santralleri ve petrol sahası tesisleri genellikle dağıtılmış ekipman izleme sistemlerini içerir.

Ulaşım Altyapısı

Hızlı yolların izlenmesi, ücret istasyonları, havaalanları ve demiryolu sistemleri sürekli çalışmayı gerektirir.Güçlü bir endüstriyel fiber dönüştürücü, bu kritik iletişim ağları için pratik bir çözüm sunar.

Zorlu Çevre için Endüstriyel Tasarım

Proje, zorlu koşullarda çalışabilecek iletişim ekipmanlarına ihtiyaç duyuyordu.

Seçilen endüstriyel temas kapama dönüştürücü özellikleri:

• DC 12-52V güç girişi
• Çalışma sıcaklığı -40°C'den +75°C'ye
• DIN ray montaj tasarımı
• Kompakt endüstriyel kaplama

Bu özellikler, açık hava dolaplarında, endüstriyel kontrol odalarında ve ulaşım altyapısı ortamlarında dağıtımına izin verir.

Sıkça Sorulan Sorular

S: Endüstriyel temas kapama dönüştürücü nedir?

Endüstriyel bir kontak kapanış dönüştürücü, elektrik alarmını veya ikili sinyalleri fiber ağları üzerinden iletim için optik sinyallere dönüştüren bir iletişim cihazıdır.Genellikle güvenlik izlemesinde kullanılır., endüstriyel otomasyon ve ulaşım sistemleri.

S: Bu fiber dönüştürücü kaç kanalı destekler?

IM610-8K↑↓WT/R, tek bir fiber bağlantısı üzerinden iletişim kurabilmek için birden fazla alarm cihazına izin veren 8 kanal bağlantı kapanış sinyali iletimini destekler.

S: Sert endüstriyel ortamlarda çalışabilir mi?

Cihaz, -40 °C'den +75 °C'ye kadar geniş bir çalışma sıcaklık aralığını destekler ve uzun süreli istikrarlı çalışmayı gerektiren endüstriyel uygulamalar için tasarlanmıştır.

S: Hangi endüstrilerin lif dönüştürücülerine bağlantı kapatması gerekiyor?

Tipik uygulamalar şunları içerir:

• Demiryolu izleme sistemleri
• Güvenlik koruma sistemleri
• Endüstriyel Otomasyon
• Enerji ve enerji projeleri
• Petrol sahası izleme
• Ulaşım altyapısı

Proje Sonuçları

Geleneksel bakır alarm iletimini fiber optik iletişim çözümü ile değiştirerek, demiryolu izleme projesi daha güvenilir sinyal iletimine, sistem istikrarının iyileştirilmesine,ve müdahale ile ilgili riskleri azaltır.

Endüstriyel İletişim Kapama Fiber Değiştiricisi, dağıtılmış alarm sistemlerini merkezi izleme platformlarıyla bağlamak için etkili bir çözüm sağladı.

Güvenlik izleme, endüstriyel otomasyon ve ulaşım iletişim projelerinde çalışan mühendisler ve sistem entegratörleri için,Fiber tabanlı temas kapama iletimi, modern endüstriyel iletişim ağlarını inşa etmek için güvenilir bir yöntem sunar..
