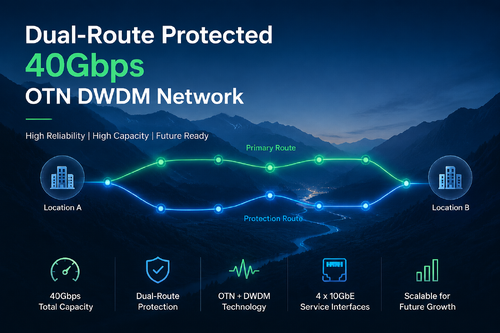

Çift Yolu Korumalı 40Gbps OTN DWDM Ağı

Proje Genel Görünümü

Bir bölgesel yayın ve telekomünikasyon operatörü, yaklaşık 200 km uzaklıkta bulunan iki büyük hizmet merkezini birbirine bağlamak için güvenilir bir optik iletim sistemine ihtiyaç duyuyordu.

Hedef, dijital televizyon yayınını, geniş bantlı İnternet erişimini,IPTV etkileşimli hizmetleri, ve veri aktarımı.

Yüksek kullanılabilirliği ve gelecekteki ölçeklenebilirliği sağlamak için operatör, gelişmiş teknolojiler üzerine kurulu çift rota fiber iletim mimarisi uyguladı.OTN (Optik Taşıma Ağı),DWDM (Dense Wavelength Division Multiplexing), ve CWDM optik iletim teknolojileri.

Çözüm, tüm ağ boyunca kesintisiz hizmet sunumunu garanti etmek için yüksek kapasiteli optik ulaşım, esnek dalga boyu genişlemesi ve çok katmanlı koruma sağlar.

Ağ Zorlukları

Yüksek Güvenilirlik Gereksinimleriyle Uzun Mesafe Fiber İletişim

İki servis noktası arasındaki iletim mesafesi 200 km'yi aştı, bu da birden fazla fiber aralığında istikrarlı sinyal kalitesini koruyabilen sağlam bir optik ulaşım çözümü gerektiriyordu.

Mevcut fiber altyapısı şunlardan oluşuyordu:

Birincil optik fiber yolu:

• Yaklaşık 195 km toplam mesafe
• 6 optik aralığı
• Optik güçlendirme için kullanılabilir çoklu ara siteler

İkincil koruyucu fiber yolu:

• Yaklaşık 213 km toplam mesafe
• 10 optik aralığı
• Çoklu yedek amplifikasyon yerleri

Ağı aşağıdakileri sağlaması gerekiyordu:

• Yüksek kullanılabilirlik iletimi
• Otomatik koruma anahtarı
• Düşük gecikme servisi sunumu
• Gelecekteki bant genişliği genişleme yeteneği
• Çoklu servis arayüzleri desteği

Çözüm Mimarlığı

İki yönlü korumalı OTN + DWDM iletim sistemi

Uygulanan çözüm, DWDM dalga boyu multipleks teknolojisi ile birleştirilen OTN tabanlı iletim ekipmanlarını kullanarak çift optik yol mimarisi benimser.

Ağ mimarisi şunları içerir:

• Optik Ulaşım Ağı (OTN) platformu
• DWDM dalga boyu bölümü multipleks sistemi
• Optik hat koruması (OLP)
• Optik güçlendirme modülleri
• Entegre Ağ Yönetim Sistemi

Sistem, iki çekirdek yeri arasında bağımsız bir koruma yolu oluşturur ve fiber kesintileri veya optik ekipman arızaları durumunda bile sürekli çalışmayı sağlar.

Aktarım Kapasitesi ve Hizmet Destekleri

Yüksek Kapasiteli 10GbE Optik Taşıma

Sistem, gelecekteki ağ büyümesi için ölçeklenebilir dalga boyu genişlemesi ile 40Gbps'lik asgari iletim kapasitesini destekler.

Mevcut hizmet dağıtımı şunları içerir:

Her site, esnek hizmet toplanmasını ve taşınmasını sağlayan birden fazla 10GbE hizmet arayüzü sağlar.

Temel Teknik Özellikler

1DWDM tabanlı uzun mesafe optik iletim

Sistem aşağıdakileri destekler:

• C ve L bantlarında dalga boyları çalışması
• ITU-T G.694.1 uyumlu dalga boyu planlaması
• 50GHz / 100GHz kanal aralığı
• En az 8 dalga boyu kanalı
• Dalga boyu başına 10Gbps veya daha yüksek kapasite

DWDM mimarisi, ek fiber dağıtımı olmadan mevcut fiber kaynaklarının verimli bir şekilde kullanılmasını sağlar.

2Çok katmanlı ağ koruması

Ağ güvenilirliğini artırmak için, birden fazla koruma mekanizması uygulanır:

Optik Katman Koruması

• 1+1 optik hat koruması
• Çift fiber yolu koruması
• Otomatik optik yol değiştirme

Taşıma Katmanı Koruması

• OTN kanal koruması
• Hizmet düzeyinde koruma
• Trafik kurtarma mekanizması

Tam koruma mimarisi hızlı bir iyileşme sağlar ve servis kesintisini en aza indirger.

3Gelişmiş Optik Güçlendirme Teknolojisi.

Uzun mesafe iletimleri için, optik amplifikatör modülleri ara konumlarda dağıtılır.

Temel yetenekler şunları içerir:

• Otomatik kazanç kontrolü (AGC)
• Gelir düzlük optimizasyonu
• Çok kanallı optik güç dengeleme
• Dayanıklı uzun mesafe sinyal amplifikasyonu

Bu fonksiyonlar, farklı dalga boylarında ve iletim mesafelerinde tutarlı optik performans sağlar.

4Kapsamlı Ağ İzleme ve Yönetimi

Optik taşıma sistemi merkezi izleme yeteneklerini entegre ediyor.

Yönetim platformu gerçek zamanlı izleme sağlar:

• Optik güç seviyeleri
• Lazer durumu
• Sıcaklık bilgileri
• Optik sinyal kalitesi
• Bit Hata Hızı (BER)
• Ekipmanın çalışma durumu

Sistem aşağıdakileri destekler:

• SNMP tabanlı izleme
• Uzak ağ yönetimi
• Performans analizi
• Hata alarmı bildirimi

Performans ve Güvenilirlik

Uygulanan optik taşıma sistemi aşağıdaki özelliklerle taşıyıcı derecesinde performans sağlar:

• BER performansı 10−12'den daha iyi
• Yüksek kanal yalıtımı
• Istikrarlı dalga boyu iletim
• Hızlı koruma anahtarı
• 24/7 ağ kullanılabilirliği

Modüler donanım mimarisi, mevcut iletim altyapısını değiştirmeden gelecekteki yükseltmeleri mümkün kılar.

Ölçeklenebilirlik ve Gelecekteki Genişleme

Çözüm, uzun vadeli ağ evrimini göz önünde bulundurarak tasarlandı.

Gelecekteki yükseltme olanakları şunları içerir:

• Dalga boyu kanallarını artırmak
• Nakliye kapasitesinin genişletilmesi
• Yüksek hızlı optik arayüzleri destekleyen
• Ek hizmet kartları eklemek
• Daha yüksek kapasiteli OTN ağlarına geçiş

Esnek platform, operatörlerin gelecekteki geniş bant ve multimedya hizmeti gereksinimlerine göre bant genişliğini genişletmelerini sağlar.

Uygulama ortamı

Optik taşıma ekipmanları telekom seviyesi çalışma koşullarını destekler:

• Standart raf monte kurulumları
• 220V AC güç kaynağı uyumluluğu
• Geniş çalışma sıcaklık aralığı
• Yüksek güvenilirlik endüstriyel tasarımı

Sistem aşağıdakiler için uygundur:

• Yayın ağları
• Telekom bağlantı ağları
• Hükümet iletişim ağları
• Uygulanabilir fiber ağları
• Görev kritik optik altyapı

Uygulama Senaryosu

Bu proje, OTN ve DWDM optik iletim teknolojisinin aşağıdakiler için güvenilir bir uzun mesafe iletişim ağı oluşturmak için nasıl kullanılabileceğini göstermektedir:

• Dijital televizyon yayınları
• IPTV hizmeti sunumu
• Geniş bantlı internet ulaşımı
• Kurumsal veri iletişim
• Bölgesel telekom bağlantısı

Çözüm, çift rota lif koruması, dalga boyu multipleksasyonu ve akıllı optik yönetimi birleştirerek yüksek oranda kullanılabilir ve ölçeklenebilir bir optik ulaşım altyapısı sağlar.

Projenin Önemli Noktalar

✓ 200km'den fazla uzun mesafeli fiber iletim ağı
✓ Çift Fiber Yol Koruma Mimarlığı
✓ 40Gbps optik taşıma kapasitesi
✓ Çoklu 10GbE Hizmet Arayüzleri
✓ OTN + DWDM Entegre İletişim Çözümü
✓ Yüksek Kullanılabilirlik için Optik Hat Koruması (OLP)
✓ Uygulayıcı Derecesi Ağ Yönetimi
✓ Geleceğe yönelik bant genişliği genişletme kapasitesi
