OM3800 DWDM Sistemini Kullanarak 100Km Fiber Üzerine İki 10G Ethernet Değiştiricisi Bağlantısı

giriiş

Kurumsal ağlar, veri merkezleri ve kampüs altyapıları genişlemeye devam ettikçe kuruluşlar, bant genişliği, güvenilirlik veya ölçeklenebilirlikten ödün vermeden coğrafi olarak ayrı konumlara bağlanma konusunda giderek daha fazla zorlukla karşı karşıya kalıyor.

Standart10G Ethernet optik modülleriTipik olarak 10 km veya 40 km'ye kadar olan iletim mesafeleriyle sınırlıdır, bu da onları siteler arasındaki uzun mesafeli ara bağlantı için uygunsuz hale getirir.

Yoğun Dalgaboyu Bölmeli Çoğullama (DWDM) teknolojisi, birden fazla optik sinyalin tek bir çift optik fiber üzerinden aynı anda iletilmesine olanak sağlayarak etkili bir çözüm sunar.

Optik amplifikasyon ve dağılım dengeleme teknolojileriyle birleştirilen DWDM, mevcut fiber kaynaklarını en üst düzeye çıkarırken iletim mesafesini önemli ölçüde uzatır.

Bu örnek olay çalışması, 100 km'lik noktadan noktaya 10G DWDM çözümünü tanıtmaktadır.OM3800 DWDM Platformu, nasıl iki olduğunu gösteriyor10G Ethernet anahtarlarışeffaf optik iletim yoluyla sorunsuz bir şekilde birbirine bağlanabilir.

Çözüm, dört bağımsız 10G Ethernet hizmetini destekleyerek toplam 40 Gbps kapasite sağlarken fiber tüketimini azaltıyor ve gelecekteki genişleme için alan sağlıyor.

Müşteri Gereksinimleri

Bir müşterinin yaklaşık 100 km uzaklıkta bulunan iki tesis arasında yüksek hızlı bir bağlantı kurması gerekiyordu.

Her iki lokasyon da halihazırda 10G Ethernet anahtarları kullanmıştı ve anahtarlama altyapısını değiştirmeden mevcut ağlarını genişletmek istiyordu.

Müşterinin birincil gereksinimleri şunları içeriyordu:

• 100 km'lik fiber optik üzerinden iki 10G Ethernet anahtarını bağlayın
• Dört bağımsız 10G Ethernet hizmetini destekleyin
• Mevcut fiber kaynaklarının kullanımını en üst düzeye çıkarın
• Güvenilir ve istikrarlı uzun mesafe iletimi sağlayın
• Ağı yeniden tasarlamadan gelecekteki hizmet genişletmesine izin verin
• Mevcut ağ ekipmanını değiştirmeden şeffaf Ethernet iletimini koruyun

Bu gereksinimleri karşılamak için Olycom, OM3800 optik taşıma platformunu kullanan 40G DWDM noktadan noktaya iletim çözümü önerdi.

Ağ Mimarisi

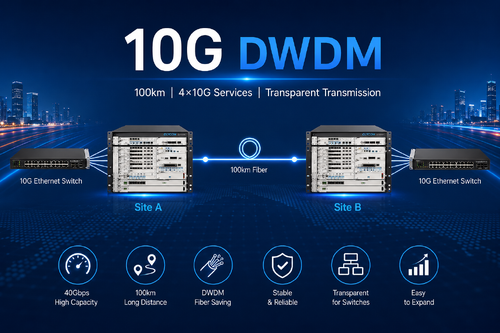

Çözüm, Site A ve Site B arasında klasik noktadan noktaya DWDM mimarisini benimser.

Her tesiste mevcut 10G Ethernet anahtarı, standart 10G gri optik modülleri kullanarak doğrudan OM3800 10G OTU kartına bağlanır.

OTU kartı, istemci tarafındaki gri dalga boylarını 8 kanallı DWDM MUX/DEMUX modülüne iletmeden önce DWDM dalga boylarına dönüştürür.

Çoğullanmış optik sinyal daha sonra bir EDFA Güçlendirici Amplifikatör tarafından güçlendirilir, yaklaşık 100 km'lik tek modlu fiber üzerinden iletilir, bir Dağılım Dengeleme Modülü (DCM) tarafından telafi edilir ve uzak bölgeye ulaşmadan önce bir Ön Amplifikatör EDFA tarafından tekrar güçlendirilir.

Son olarak uzak OTU, DWDM dalga boylarını tekrar standart 10G Ethernet optik sinyallerine dönüştürür ve bunları doğrudan uzak 10G Ethernet anahtarına iletir.

Tüm iletim süreci boyunca Ethernet anahtarları, herhangi bir konfigürasyon değişikliği veya protokol dönüşümü gerektirmeden normal şekilde çalışır.

DWDM sistemi, iki ağ arasında şeffaf bir optik taşıma katmanı olarak işlev görür.

Çözüm Yapılandırması

Dağıtılan sistem her iki tesiste de aşağıdaki ekipmanlardan oluşur:

Bu yapılandırma, dört aktif 10G hizmetini desteklerken, gelecekteki ağ genişletmesi için dört ek DWDM dalga boyunu da kullanılabilir durumda bırakıyor.

10G Ethernet Switch DWDM Sistemiyle Nasıl Bütünleşir?

Bu çözümün en büyük avantajlarından biri mevcut Ethernet altyapısıyla kusursuz entegrasyonudur.

Müşteri, anahtarları değiştirmek veya ağ protokollerini yükseltmek yerine, her bir 10G Ethernet anahtarını standart 10G SFP+ optik modülleri kullanarak OM3800 platformuna bağlar.

DWDM platformu daha sonra çeşitli optik taşıma işlevlerini gerçekleştirir:

• Optik dalga boyu dönüşümü
• DWDM çoğullama
• Optik sinyal amplifikasyonu
• Uzun mesafe fiber iletimi
• Dağılım telafisi
• DWDM çoğullama çözme
• Optik dalga boyu restorasyonu

DWDM sistemi tamamen optik katmanda çalıştığı için üst katman Ethernet hizmetlerine karşı tamamen şeffaf kalır.

Ethernet anahtarları açısından bakıldığında, gerçek iletim mesafesi yaklaşık 100 km'ye ulaşsa bile uzaktan anahtar standart bir optik bağlantı üzerinden bağlanmış gibi görünmektedir.

Bu şeffaf mimari, kuruluşların anahtar yapılandırmalarını, yönlendirme politikalarını, VLAN ayarlarını veya ağ yönetim sistemlerini değiştirmeden mevcut ağları genişletmesine olanak tanır.

Optik İletim Süreci

Şanzıman iş akışının tamamı basit ve oldukça verimlidir.

• 10G Ethernet anahtarı dört bağımsız 10G Ethernet hizmeti üretir.
• Standart gri optik modüller, hizmetleri OM3800 OTU kartına iletir.
• OTU, her gri dalga boyunu özel bir DWDM dalga boyuna dönüştürür.
• 8 kanallı MUX, birden fazla dalga boyunu tek bir optik fiberde birleştirir.
• Booster EDFA, uzun mesafeli iletimden önce optik gücü artırır.
• Optik sinyaller tek modlu fiber üzerinden yaklaşık 100 km yol alır.
• DCM, iletim sırasında biriken kromatik dispersiyonu telafi eder.
• Ön Amplifikatör EDFA, alımdan önce sinyal gücünü geri yükler.
• DEMUX, bireysel DWDM dalga boylarını ayırır.
• OTU, DWDM dalga boylarını tekrar standart gri optik sinyallere dönüştürür.
• Uzak 10G Ethernet anahtarı, tüm Ethernet hizmetlerini şeffaf bir şekilde alır.

Bu süreç, gecikmeyi en aza indirirken ve Ethernet hizmet bütünlüğünü korurken mükemmel optik performans sağlar.

Teknik Avantajlar

1. Yüksek Kapasiteli İletim

Çözüm, toplam 40 Gbps iletim kapasitesine sahip dört bağımsız 10G Ethernet hizmetini destekliyor.

Ek DWDM kanalları, mevcut platformu değiştirmeden gelecekteki yükseltmeler için kullanılabilir durumda kalacaktır.

2. Uzun Mesafe Bağlantısı

EDFA optik amplifikatörlerini ve dağılım dengeleme modüllerini birleştiren sistem, yaklaşık 100 km'lik iletim mesafelerini güvenilir bir şekilde destekler ve bu da onu büyükşehir ve bölgesel omurga ağları için uygun hale getirir.

3. Verimli Fiber Kullanımı

Her hizmet için ayrı fiber çiftleri dağıtmak yerine, birden fazla 10G sinyali, DWDM teknolojisi aracılığıyla tek bir fiber çiftini paylaşarak fiber altyapı maliyetlerini önemli ölçüde azaltır.

4. Şeffaf Ağ Operasyonu

DWDM platformu yalnızca optik aktarım gerçekleştirir ve Ethernet çerçevelerini veya daha yüksek katman protokollerini değiştirmez.

Mevcut anahtarlar tam olarak eskisi gibi çalışmaya devam ederek dağıtım ve bakımı basitleştirir.

5. Esnek Genişleme

Kurulu 8 kanallı DWDM MUX şu anda yalnızca dört dalga boyunu kullanıyor ve gelecekteki hizmet büyümesi için yedek kanalları mevcut bırakıyor. Müşteriler optik aktarım altyapısını değiştirmeden bant genişliğini artırabilir.

Tipik Uygulamalar

Bu 10G DWDM çözümü, uzun mesafeli, yüksek bant genişliğine sahip bağlantının gerekli olduğu çeşitli endüstrilerde yaygın olarak uygulanabilir.

Tipik dağıtım senaryoları şunları içerir:

• Kurumsal kampüs ara bağlantısı
• Veri Merkezi Ara Bağlantısı (DCI)
• Devlet özel ağları
• Finans kurumu omurga ağları
• Sağlık ağları
• Endüstriyel otomasyon sistemleri
• Akıllı şehir altyapısı
• ISP büyükşehir erişim ağları
• Üniversite kampüs ağları
• Enerji ve altyapı iletişim sistemleri

Bu ortamların her birinde şeffaf DWDM iletimi, kuruluşların anahtarlama ekipmanına yapılan yatırımı korurken mevcut Ethernet ağlarını genişletmesine olanak tanır.

Çözüm

Bu proje, OM3800 10G DWDM Sisteminin, 100 km optik fiber üzerinden iki 10G Ethernet anahtarını bağlamak için nasıl güvenilir, ölçeklenebilir ve uygun maliyetli bir çözüm sağladığını gösteriyor.

10G OTU kartlarını, 8 kanallı DWDM çoklayıcıları, EDFA optik amplifikatörlerini ve Dağılım Dengeleme Modüllerini birleştiren çözüm, toplam 40 Gbps kapasiteye sahip şeffaf optik aktarım sağlarken fiber tüketimini de önemli ölçüde azaltır.

Mevcut Ethernet anahtarları değişmeden kaldığı için dağıtım hızlı ve kolaydır, operasyonel kesintileri en aza indirir ve uygulama maliyetlerini düşürür. Ayrıca, ayrılmış DWDM dalga boyları gelecekteki bant genişliği genişletmesi için net bir geçiş yolu sağlayarak çözümü büyüyen kurumsal ağlar, veri merkezleri, kampüs ortamları ve metropol iletişim altyapıları için uygun hale getirir.

Güvenilir bir 10G DWDM çözümü, ölçeklenebilir 100 km fiber iletim sistemi veya uzun mesafelerde iki 10G Ethernet anahtarını bağlamanın pratik bir yöntemini arayan kuruluşlar için OM3800 platformu performans, esneklik ve yatırım korumasının ideal bir kombinasyonunu sunar. Bu mimari yalnızca günümüzün bağlantı gereksinimlerini karşılamakla kalmıyor, aynı zamanda gelecekteki optik ağ genişletmesi için sağlam bir temel oluşturuyor
