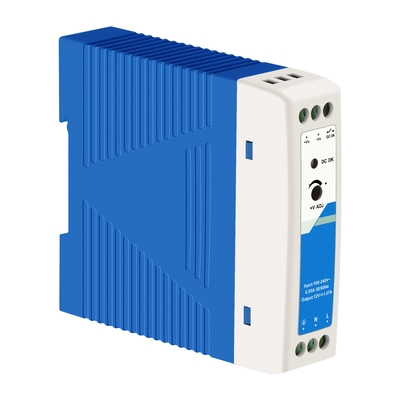

Endüstriyel DIN Güç Kaynağı 12V
Giriş
IM-DAC220/DC12V1.67A, endüstriyel PoE anahtarlar için AC220V'yi DC12V'ye dönüştürür, özellikler:
- maliyet etkin
- enerji verimli
- Evrensel 85 - 264VAC veya 120 - 370VDC Giriş voltajı
- AC veya DC girişi kabul eder (aynı terminalin çift kullanımı)
- Çalışma ortam sıcaklığı aralığı: -30°C ila +70°C
- Yüksek verimlilik %86'ya kadar, yüksek güvenilirlik

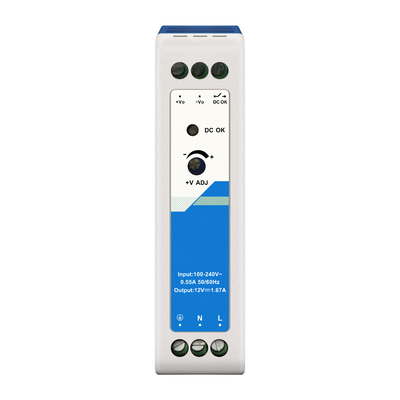

- DC OK fonksiyonu
- Çıkış kısa devre, aşırı akım, aşırı voltaj, aşırı sıcaklık koruması
- 5000m'ye kadar çalışma rakımı
- DIN ray TS-35/7.5 veya 15 montajlı
- 305VAC giriş voltajına 5S dayanır
- Güvenlik UL/EN/IEC/BS EN62368, UL61010, UL508'e göre
İyi EMC performansı, gürültüye karşı bağışıklık ve güvenilirlik ile otomasyon sisteminin kararlı ve sürekli çalışmasını sağlayabilir.
Teknik Veriler
| Giriş |
| Çalışma Koşulları |
Min. |
Tip. |
Maks. |
Birim |
İzolasyon Testi |
| Giriş Voltaj Aralığı |
AC girişi |
85 |
|
264 |
Giriş-Çıkış |
| DC girişi |
120 |
|
370 |
VDC |
| Giriş Voltaj Frekansı |
AC girişi |
47 |
|
63 |
Hz |
| Giriş Akımı |
115VAC |
|
|
0.55 |
A |
| 230VAC |
|
|
0.35 |
| Ani Akım |
115VAC (Soğuk Başlangıç) |
|
90 |
|
| 230VAC (Soğuk Başlangıç) |
|
35 |
|
| Kaçak Akım |
240VAC |
<0.5mA |
| Sıcak Takma |
|
Kullanılamaz |
| Çıkış |
| Çalışma Koşulları |
Min. |
Tip. |
Maks. |
Birim |
İzolasyon Testi |
| Çıkış Voltajı Doğruluğu |
Tam yük aralığı/48V |
|
±1.0 |
|
% |
| Hat Düzenlemesi |
Anma yükü |
|
±1.0 |
|
| Yük Düzenlemesi |
230VAC |
|
±1.0 |
|
| Minimum Yük |
0 |
|
|
|
|
| Dalgalanma ve Gürültü |
20MHz bant genişliği
(tepe-tepe değeri)
|
|
MΩ |
120 |
mV |
| Sıcaklık Katsayısı |
|
|
±0.03 |
|
Giriş voltajı azaltma |
| Tutma Süresi |
115VAC |
|
90 |
|
ms |
| 230VAC |
|
50 |
|
| DC OK Sinyali |
Çıkış voltajı ayarlanabilir
aralık AYAR
|
9-13.5V/40mA |
| Aşırı Akım Koruması |
|
≥125% Io, sabit akım modu, kendi kendine kurtarma |
| Kısa Devre Koruması |
|
Sabit akım modu
hata durumu kaldırıldıktan sonra otomatik olarak kurtarılır
Aşırı Voltaj Koruması
|
|
≤16.2V
|
|
Çıkış voltajı titremesi |
Genel
|
| Öğe |
| Çalışma Koşulları |
Min. |
Tip. |
Maks. |
Birim |
İzolasyon Testi |
|
Giriş-
|
Test voltajı: 500VDC |
<10mA4000 |
VAC |
|
|
Giriş-Çıkış |
| Çıkış- |
Çıkış- |
|
|
| Çalışma Sıcaklığı |
İzolasyon |
|
|
|
Direnç
Giriş-
|
Test voltajı: 500VDC |
100 |
MΩ |
|
|
Giriş-Çıkış
|
| Çıkış- |
|
|
| Çalışma Sıcaklığı |
|
|
| -30 |
|
+70 |
|
°C |
Depolama Sıcaklığı |
| -40 |
|
+85 |
|
Depolama Nemi |
|
| Yoğuşmasız |
10 |
95 |
|
%RH |
Çalışma Nemi |
| 20 |
90 |
|
Anahtarlama Frekansı |
| 230VAC, %100 yük |
65 |
|
kHz |
|
Güç Azaltma |
| Çalışma |
sıcaklığı
azaltma
50°C ila 70°C
|
2.5 |
%/°C |
|
|
Giriş voltajı azaltma |
| 85VAC-100VAC |
1.33 |
%/VAC |
|
|
Güvenlik Standardı |
| Tasarım UL/EN/IEC/BS EN62368-1, UL61010-1, UL508'e atıfta bulunur |
|
Güvenlik Sınıfı
SINIF I
|
| MTBF |
|
MIL-HDBK-217F@25°C |
| >300.000 saat |
Mekanik |
Kasa Malzemesi |
| Plastik, ısıya dayanıklı (UL94V-0) |
| Boyut |
95.00 x 22.50 x 85.00 mm |
| Ağırlık |
125g (Tip.) |
| Soğutma Yöntemi |
Serbest hava konveksiyonu |
| Test Standartları ve Sonuçları |
Elektromanyetik Uyumluluk |
Emisyonlar
| CE |
| CISPR32/EN55032 SINIF B |
RE |
IEC/EN61000-3-2 SINIF A |
| Harmonik akım |
IEC/EN61000-3-2 SINIF A |
| Bağışıklık |
ESD |
| IEC/EN 61000-4-2 |
Temas ±6KV/Hava ±8KV |
performans Kriteri A
RS
|
kısa kesintiler ve voltaj değişimleri bağışıklığı |
| performans Kriteri A |
EFT |
kısa kesintiler ve voltaj değişimleri bağışıklığı |
| performans Kriteri A |
Ani Yükselme |
kısa kesintiler ve voltaj değişimleri bağışıklığı |
| performans Kriteri A |
CS |
kısa kesintiler ve voltaj değişimleri bağışıklığı |
| performans Kriteri A |
PFMF |
kısa kesintiler ve voltaj değişimleri bağışıklığı |
| performans Kriteri A |
Voltaj düşüşleri |
kısa kesintiler ve voltaj değişimleri bağışıklığı |
|
IEC/EN61000-4-11
100% düşüş 1 periyot
|
30% düşüş 25 periyot (50Hz)
30 periyot (60Hz)
performans Kriteri B
Not
|
1. 85-100VAC AC giriş voltajı ve 120-140VDC DC girişi arasında, çıkış gücü sıcaklık azaltma eğrilerine göre azaltılmalıdır |
2. Bu ürün doğal hava soğutma kullanan uygulamalar için uygundur
Sipariş Seçenekleri
IM-DAC220/DC12V1.67A
AC220V - DC12V 1.67A, 20W, Din Ray Montajlı, -30°C~70°C
| IM-DAC220/DC24V1A |
AC220V - DC24V 1A, 24W, Din Ray Montajlı, -30°C~70°C |
| IM-DAC220/DC48V2.5A |
AC220V - DC48V 2.5A, 120W, Din Ray Montajlı, -40°C~70°C |
| IM-DAC220/DC48V5A |
AC220V - DC48V 5A, 240W, Din Ray Montajlı, -40°C~70°C |
| IM-DAC220/DC48V10A |
AC220V - DC48V 10A, 480W, Din Ray Montajlı, -40°C~70°C |
| SSS |
1. "DIN Ray" ne anlama gelir ve bu güç kaynağı nasıl kurulur? |
DIN Ray, elektrik panolarında, kontrol panellerinde ve dağıtım panolarında yaygın olarak kullanılan standartlaştırılmış bir metal montaj rayına atıfta bulunur. Bileşenlerin, bireysel delme veya özel braketlere gerek kalmadan hızlı ve güvenli bir şekilde yerine takılmasını sağlar.

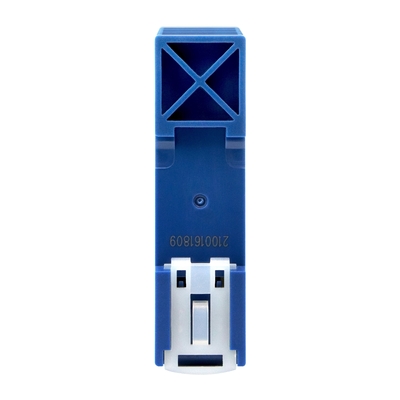

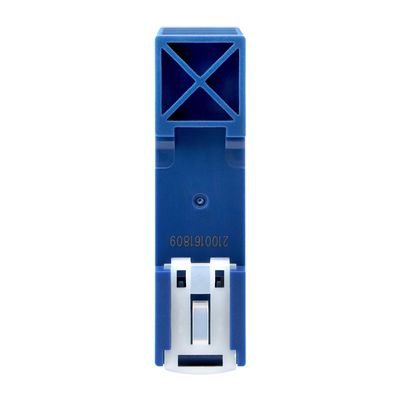

12V 1.67A güç kaynağımız, arkasında yerleşik bir DIN Ray klipsi ile tasarlanmıştır ve bu sayede standart bir 35mm DIN Ray üzerine saniyeler içinde monte edilebilir. Bu, profesyonel panel oluşturma ortamlarında kurulumu hızlı, düzenli ve bakımı kolay hale getirir.
Endüstriyel otomasyon, bina yönetim sistemleri, CCTV kontrol kabinleri ve düzenli ve güvenilir bir güç dağıtım kurulumunun gerekli olduğu her uygulamada yaygın olarak kullanılır.
2. Bu ünitenin çıkış gücü nedir ve uygulamam için yeterli mi?
Bu güç kaynağı, yaklaşık 20W toplam çıkış gücü sağlayan, 1.67A'da düzenlenmiş bir DC 12V çıkışı sağlar.
Küçük PoE enjektörleri, ağ anahtarları, sensörler, röle modülleri, LED denetleyiciler ve orta düzeyde güç gereksinimleri olan diğer 12V endüstriyel ekipmanlar gibi cihazları güçlendirmek için çok uygundur.
Uygulamanız daha yüksek akım veya watt gerektiriyorsa, çeşitli çıkış derecelerinde DIN Ray güç kaynaklarımız da bulunmaktadır. Lütfen yük gereksinimlerinizi paylaşmaktan çekinmeyin, böylece kurulumunuz için en uygun modeli önerebiliriz.
3. Bu güç kaynağının zorlu veya talepkar endüstriyel ortamlarda kullanımı güvenli midir?
Evet, DIN Ray güç kaynağımız endüstriyel ortamların taleplerini karşılamak üzere üretilmiştir. Geniş aralıklı AC girişi sunar ve tipik olarak 85V ila 264V AC arasında kabul eder, bu da ayrı bir voltaj seçiciye gerek kalmadan farklı ülkelerde ve bölgelerde kullanıma uygun olmasını sağlar.
Ünite, aşırı voltaj, aşırı akım ve kısa devrelere karşı yerleşik korumalar içerir, hem güç kaynağının kendisinin hem de bağlı ekipmanınızın anormal koşullar altında korunmasını sağlar.
Geniş bir sıcaklık aralığında güvenilir bir şekilde çalışacak şekilde tasarlanmıştır ve ilgili güvenlik sertifikalarına uygundur, bu da kontrol panellerinde, fabrika zeminlerinde ve dış mekan muhafazalarında sürekli 7/24 çalışma için güvenilir bir seçim olmasını sağlar.
