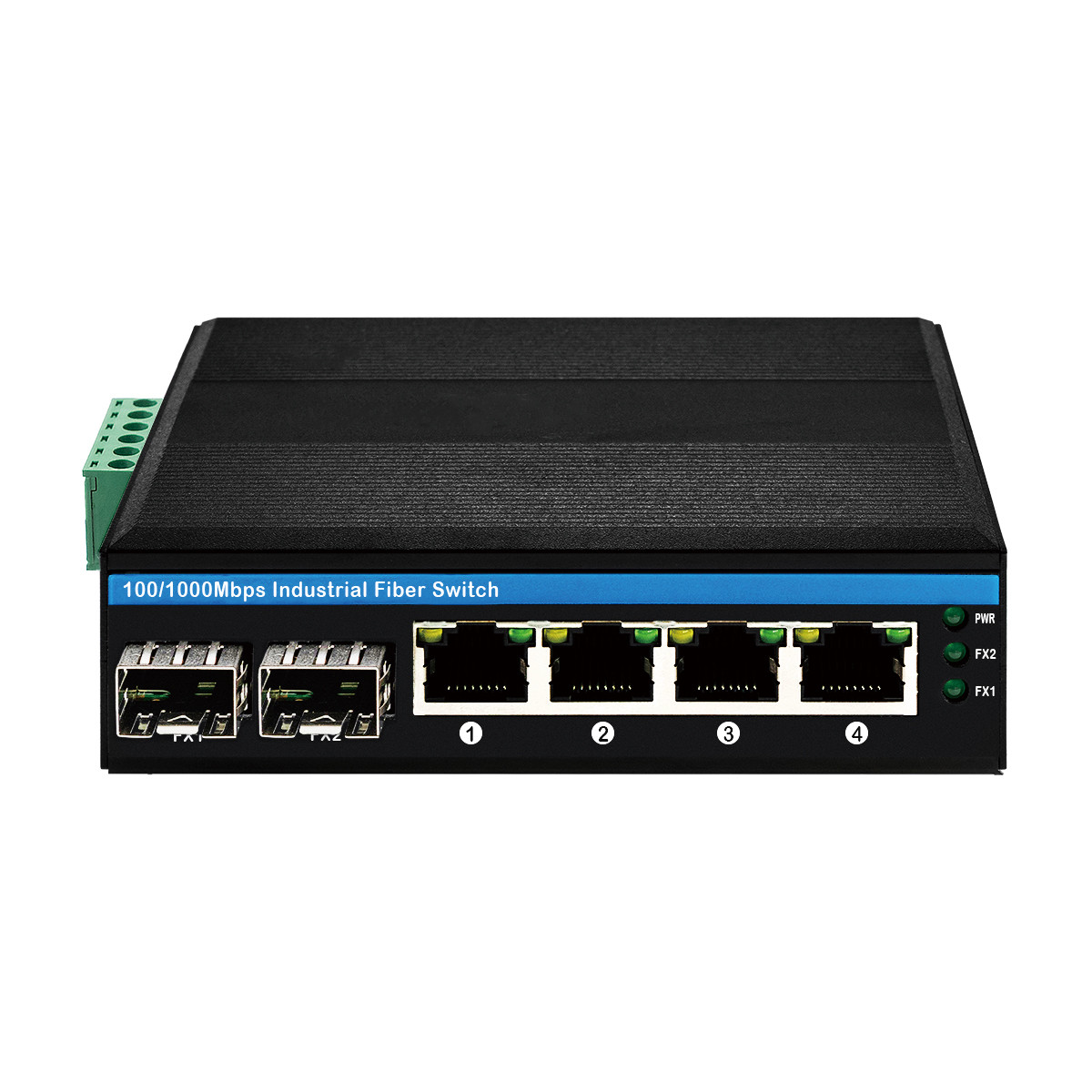

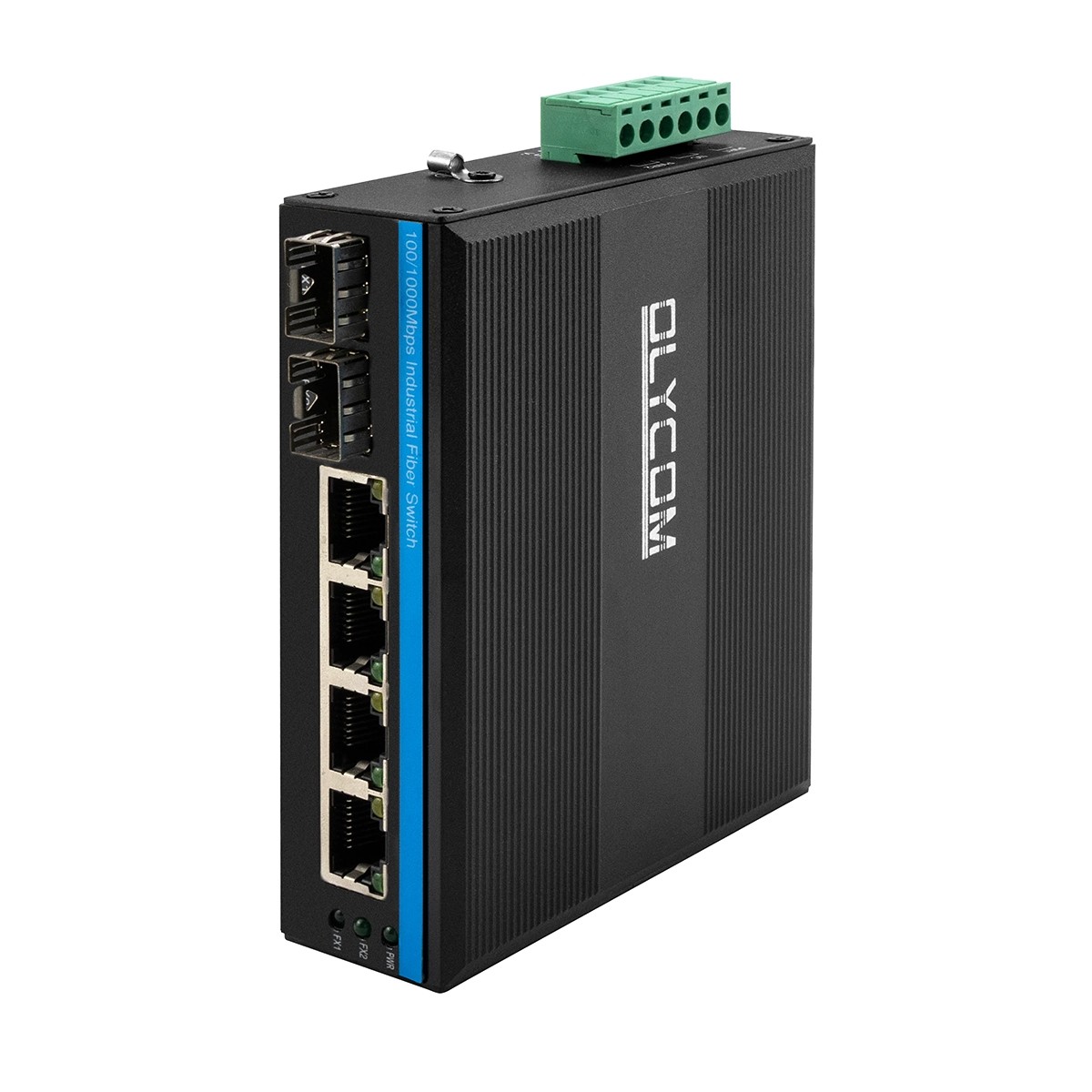

Dört portlu güneş veya pil ile çalışan PoE anahtarı
Kurşun noktası.
- Çift Giriş: DC24V ve IEEE802.3af/at PoE çıkışı, yerleşik voltaj güçlendirici ile ((Fiber portlarına ihtiyacınız yoksa, lütfen diğer PoE anahtarımızı IM-WP054BGE kontrol edin)
- Tam Gigabit Hızı: 2*100/1000M otomatik uyarlanabilir SFP fiber portları ve 4*10/100/1000Base-T Ethernet PoE portları
- Endüstriyel Tasarım: Kompakt IP40 sağlam metal kapak, -40 °C'den 75 °C'ye kadar, DIN-Rail ve Duvar Montajı Destek
- Uygulama: Güneş enerjisi sistemi, RV / Araç / Kamyonet / Otobüs ve VoIP / Erişim kontrol sistemleri
Temel Özellikler
- 6KV Ethernet dalgalanma koruması, sert dış ortamlara uyarlanır
- Elektrikli ekipmanların PoE modellerini tespit edin
- Akış kontrolü modu: IEEE 802.3x standardıyla tam dupleks, geri basınç standardıyla yarı dupleks
- POE IP kameraları için 5 kategorideki kablosuz erişim noktası (AP) üzerinden destek gücü
Teknik veriler
| Ürün Adı |
100/1000Mbps Endüstriyel Güneş PoE anahtarı |
| Model numarası. |
IM-FP244BGE |
| Liman |
2x 100/1000Mpbs SFP portları
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km
MM: 1310nm, 2km; 850nm, 500 metre
4x10/100/1000M UTP RJ45 ((MDI/MDIX otomatik algılama desteği)
|
| Değiştirme özellikleri |
İletişim modu: depolama ve iletme
Sistem bant genişliği: 12Gbps (trafik sıkışıklığı olmayan)
Paket Gönderme Hızı: 8.928Mpps
4K.
Kuyruk tamponu: 1.75M
|
| Ağ medyaları |
10BASE-T: CAT3, CAT4, CAT5 korunmamış bükülmüş çift ((≤100m)
100/1000BASE-TX: CAT5 veya daha yüksek korumalı bükülmüş çift ((≤100m)
SFP portu, iletim mesafesi: 20Km, 40Km, 60Km, 80Km, 100Km
|

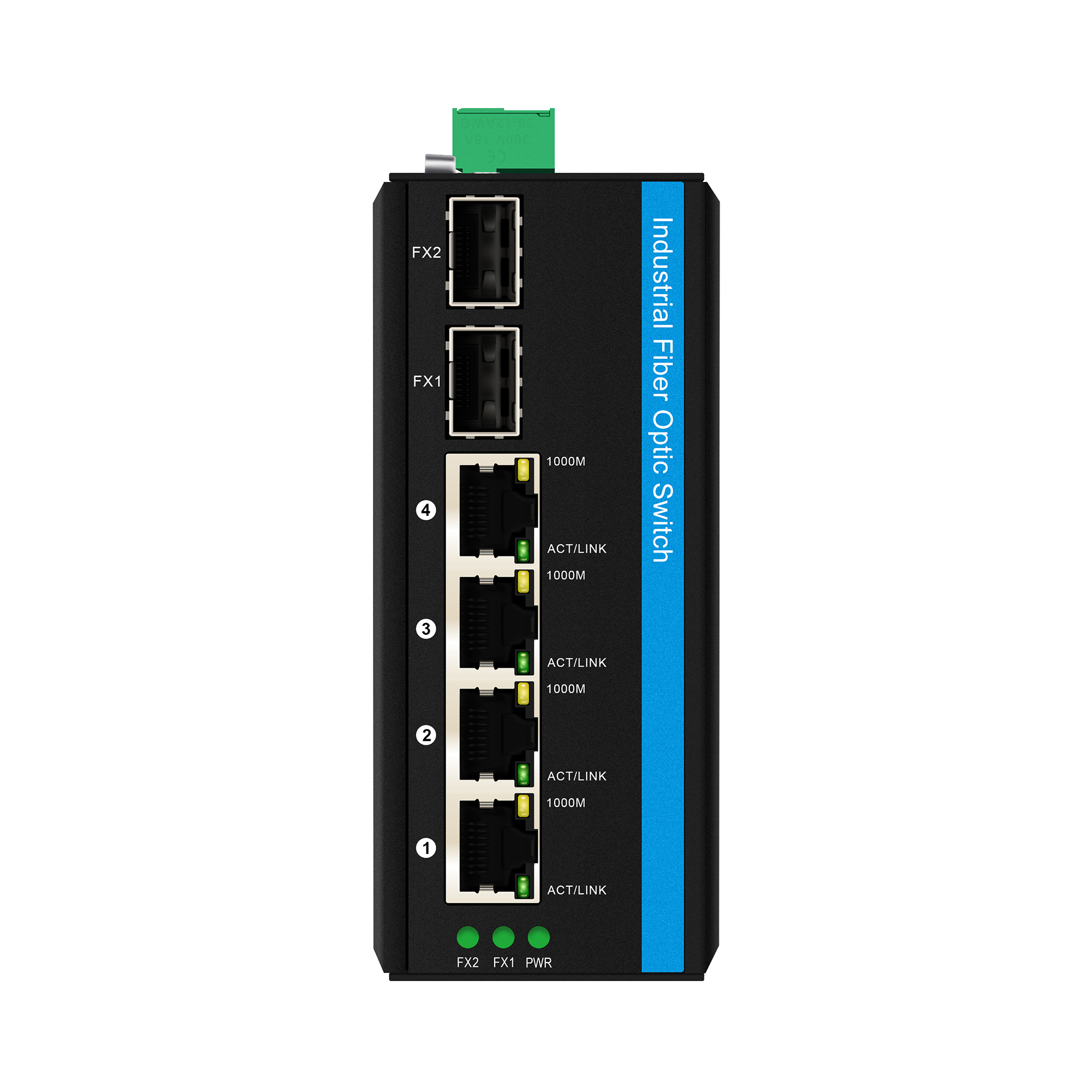

| LED |
Güç, PoE, fiber
Güç.
Fiber: FX1/FX2
Turuncu: PoE göstergesi
Yeşil: ACT/LINKS
|

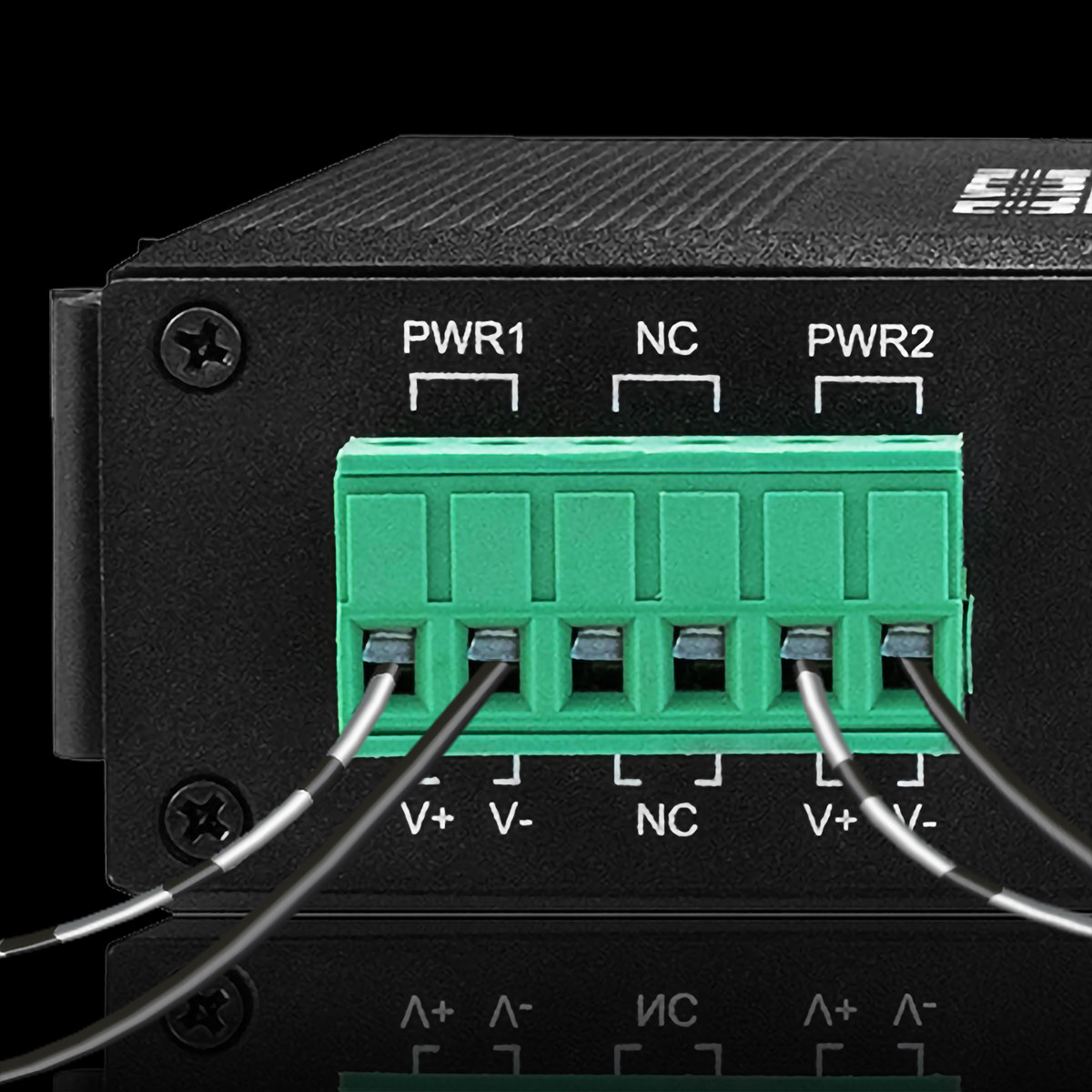

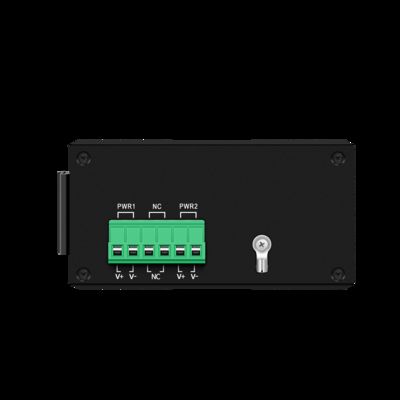

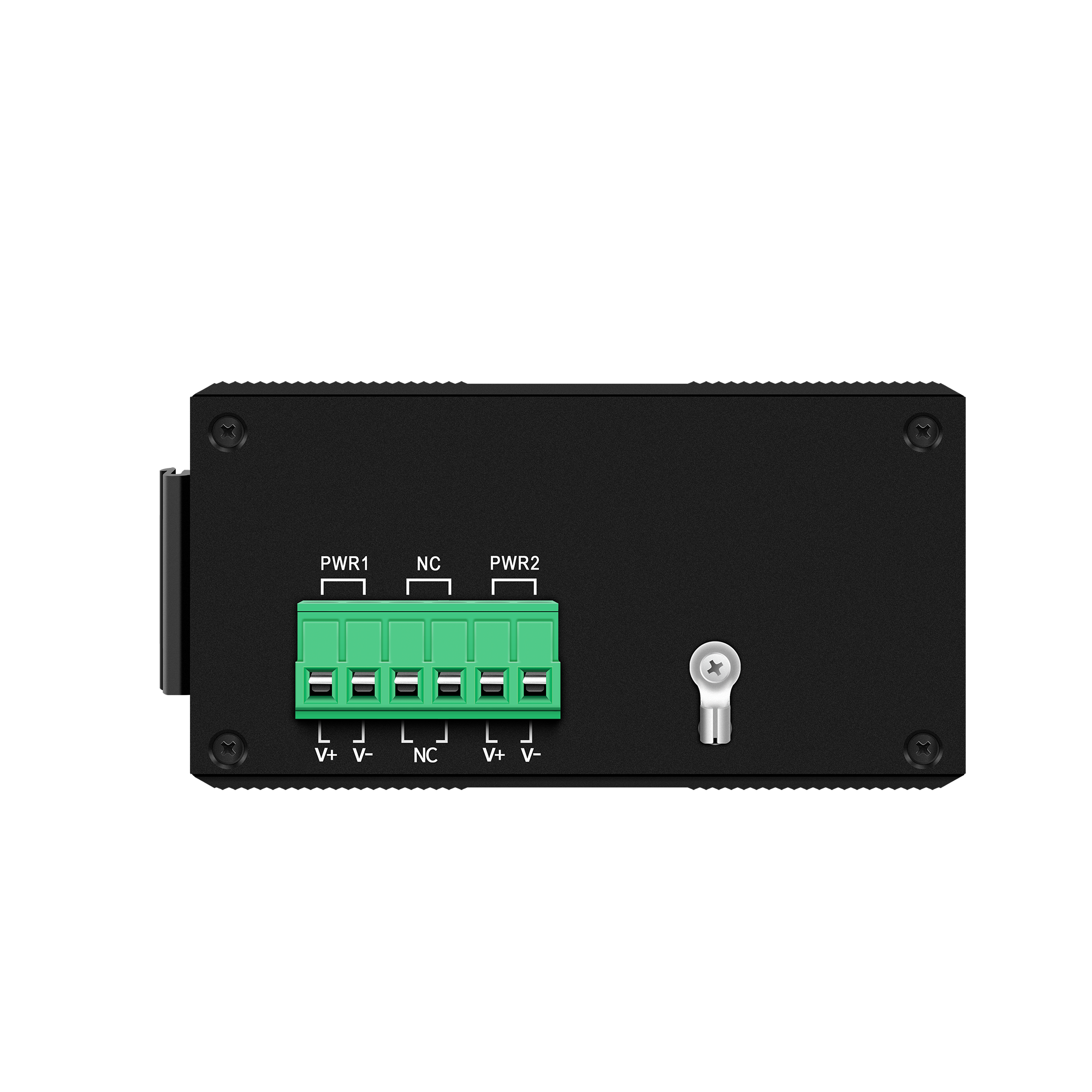

| Güç kaynağı |
POE güç kaynağı giriş voltajı: DC24V
Tek PoE güç kaynağı çıkış gücü: 30W ((port 1~4)
Toplam bütçe: 120W
PoE çıkış voltajı: 48V
|
| Çevre |
Çalışma sıcaklığı: -40°75°C
Depolama sıcaklığı: -40°C-85°C
Çalışma nemliği: 10%~90%, yoğunlaşmayan
Depolama nemliği: %10~95, yoğunlaşmayan
|
| Endüstri Standartları |
ESD:IEC61000-4-2, ± 15KV hava, ± 6KV temas
EFT:IEC61000-4-4, Genel ±6KV
Akım: IEC61000-4-5,Differential ±2KV, Common±6KV
|
| Sertifikasyon |
CE-EMC: EN 55032:2015+AC:2016+A1:2020+A11:2020
EN 55035:2017+A11:2020/EN IEC 61000-3-2:2019/A1:2021
EN 61000-3-3:2013/A2:2021/AC:2022
CE-LVD: EN IEC 62368-1:2020+A11:2020
FCC: 47 CFR FCC Part 15 Subpart B (B sınıfı) ANSI C63.4:2014
|
| Mekanik bilgi |
Kabuk: Dalgalanmış metal kabuk
Güvenlik sınıfı: IP40
Boyut: 114*93*35mm

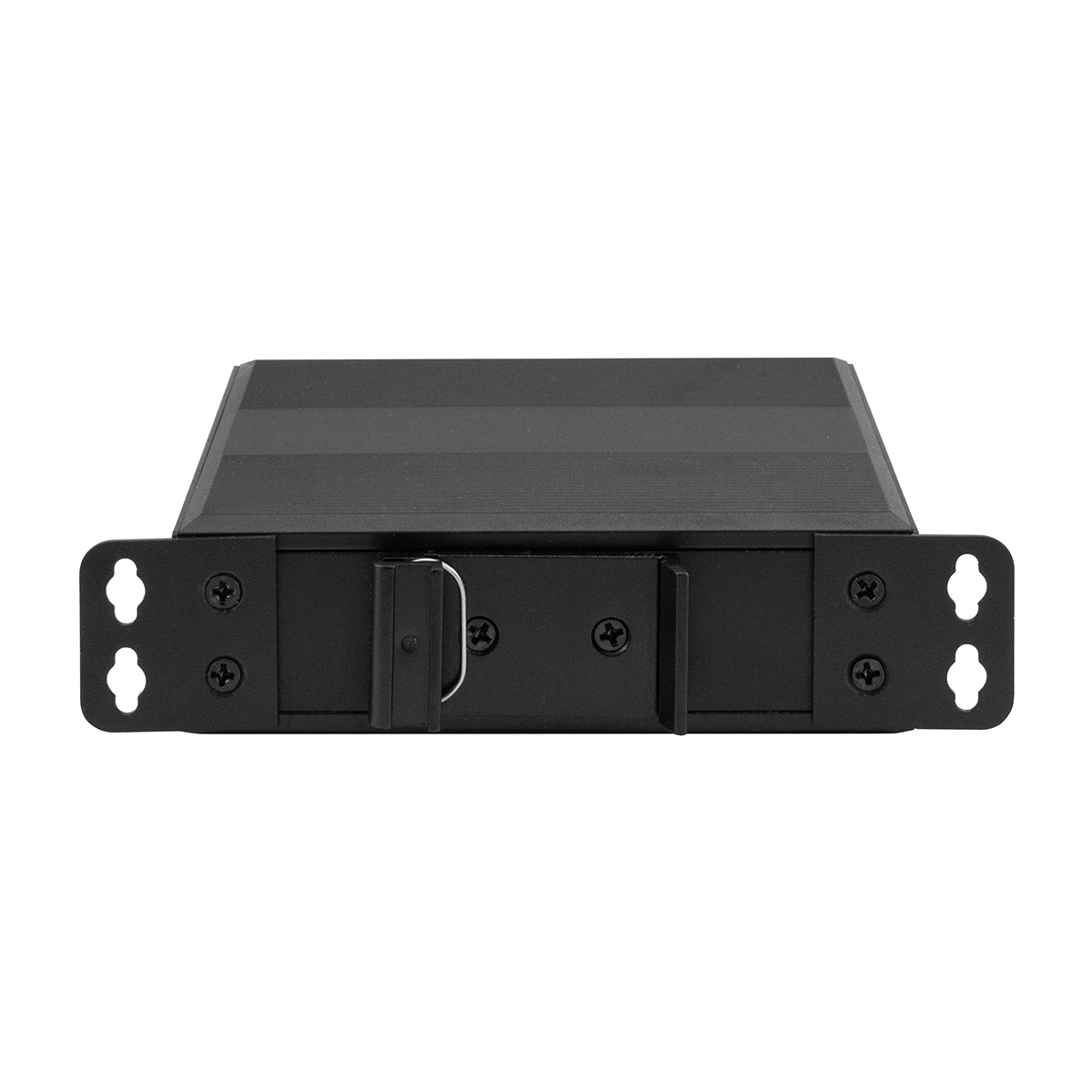

Montaj yöntemi: Din-rail / Duvar montajı
Net/top ağırlık: 0,35kg/0,45kg
|
| Garanti |
1 yıl içinde değiştirme; 3 yıl onarım |
Boyut
Aksesuar
| Endüstriyel SFP Alıcı |
| OSPL1E06D-85 |
100BASE-FX ((850nm) |
| OSPL1E06D |
100BASE-FX |
| OSPL1E20D |
100BASE-LX |
| OSPL1E40D |
100BASE-EX |
| OSBL1E20D-35 |
100BASE-BX-U ((TX 1310 RX1550) |
| OSBL1E20D-53 |
100BASE-BX-D ((TX 1550 RX1310) |
| OSPL1G05D |
1000BASE-SX |
| OSPL1G06D |
1000BASE-SX ((1310nm) |
| OSPL1G20D |
1000BASE-LX |
| OSPL1G40D |
1000BASE-EX |
| OSBL1G20D-35 |
1000BASE-BX-U ((TX 1310 RX1550) |
| OSBL1G20D-53 |
1000BASE-BX-D ((TX 1550 RX1310) |
| Endüstriyel güç adaptörü |
| IM-DAC220/DC48V2.5A |
AC220V'den DC48V2.5A'ya, -40°C~80°C |
| IM-DAC220/DC48V5A |
AC220V'den DC48V5A'ya, -40°C ∼80°C |
| IM-DAC220/DC48V10A |
AC220V'den DC48V10A'ya, -40°C ∼80°C |
Ürün Sorgulaması
1PoE olmayan bir cihazla bağlayabilir miyim?
Evet, bağlantılı cihazların PoE'yi destekleyip desteklemediğini tespit eden 4* otomatik algılayıcı PoE portları.
Sadece 802.3af veya 802.3at uyumlu değilse ağ iletimi olacak.
2, yükleme hızı nedir?
100M/1000Mbps hızı, SFP uplink için, ayrıca otomatik algılamayı destekler.
Yani, 155 Mb/s veya 1.25 Gb/s fiber alıcıya takıldığında çalışır.
3Hangi pin PoE taşıyor?
Pins 1/2, 3/6 veri çiftleri için, Pins 4/5, 7/8 ise PoE çıkışını taşır.
4Cihazını çalıştırmak için bir pil kullanabilir miyim?
Evet, gerilim DC12V ~ DC48V'de ve güç pinleri doğru şekilde bağlandığı sürece.
Uygulama
1, Düşük voltajlı PoE sistemi
2, Araç içi ağ
3CCTV izleme
Genel Sorgu
Yapabiliyor musun?
A: Web Yönetimi Sürümü mevcut, model adı: IM-FP244BGM
Hangi kurulum yöntemini destekler?
A: Din Rail ve duvar montajını destekler.
Eğer özel bir montaj kitine ihtiyacınız varsa, sorun değil, daha önce de ele aldık.
Fiber bağlantısı 100M hızını destekler mi?
A: Evet, 100M modeller için, sadece 100M modülleri destekler.
Gigabit modelleri için, fiber portu 100M/1000M otomatik uyarlanabilir, 155Mb/s veya 1.25Gb/s modülleri ekleyebilirsiniz, her ikisi de çalışacak.
Cihazda logom olabilir mi?
A: Evet, OEM üreticiyiz.
Lütfen logoyu PS/AI formatında gönder, gerisini biz halledeceğiz.
