4 Kanallı Fiber Optik Bypass Modülü
OLP OBP Optik Bypass Anahtarına Giriş
Olycom optik anahtar modülü, 100G/40G/10G/1G ve 100M fiber bağlantılarını destekler ve SC/LC tek modlu ve çok modlu seçenekleri sunar.
Ayrıca karmaşık test sistemlerinin optik yol ihtiyaçlarını karşılamak ve ürün test verimliliğini artırmak için özelleştirilebilir.
Optik iletişim sisteminin izlenmesi ve korunması için vazgeçilmez bir çekirdek üründür ve yüksek yoğunluklu optik iletişim sistemlerine bağlanabilir.
- Düşük Giriş Kaybı
- Yüksek stabilite
- Yüksek güvenilirlik
- Geniş Dalga Boyu Aralığı
- Düşük Kanal Çapraz Konuşması
- Çalışma ortamı sıcaklığı: -20℃ ~70℃
Güç Kesintisi Koruyucu Özellikleri
| Ürün Adı |
Optik Fiber Bypass Anahtarı |

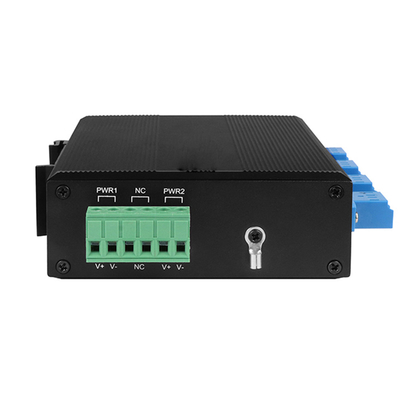

| Güç Arayüzü |
Standart endüstriyel terminal bloğu. |
| Polarite Koruması |
Destek |
| Optik Fiber Arayüzü |
LC |
| Dalga Boyu Aralığı |
850±40/1300±40nm; 1260~1650nm |
| Test Dalga Boyu |
850/1300nm; 1310/1550nm |
| Giriş Kaybı |
Tip:0.6 dB Maks:1.0 dB ; Tip:0.6dB Maks:1.0 dB |
| Dönüş Kaybı |
MM≥30 dB SM≥50 dB |
| Kanal Çapraz Konuşması |
MM≥35 dB SM≥55 dB |
| Polarizasyon Kaybı |
≤0.05 dB |
| Dalga Boyu Kaybı |
≤0.05 dB |
| Sıcaklık Kaybı |
≤0.05 dB |
| Tekrarlanabilirlik |
≤0.05 dB |
| Çalışma voltajı |
DC12V-52V |
| Hizmet ömrü |
≥100000000 kez |
| Anahtarlama süresi |
≤10 ms |
| İletim optik gücü |
≤500 mw |
| Çevre |
Çalışma sıcaklığı:-20℃ ~ 70℃
Depolama sıcaklığı:-40℃ ~ 85℃
|
| Boyut |
114mmx93mmx35mm |

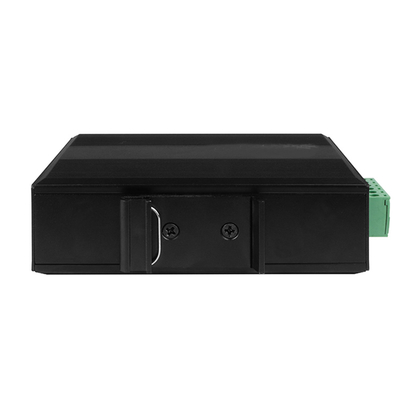

| Kurulum Yöntemi |
Din ray montajı |
| Koruma Sınıfı |
IP40 |
Bypass fiber anahtarının uygulaması
- Metropol Alan Ağı (MAN)
- Laboratuvar Araştırma ve Geliştirme
- Sistem İzleme
- Ekleme/bırakma çoğullamasının dinamik yapılandırması

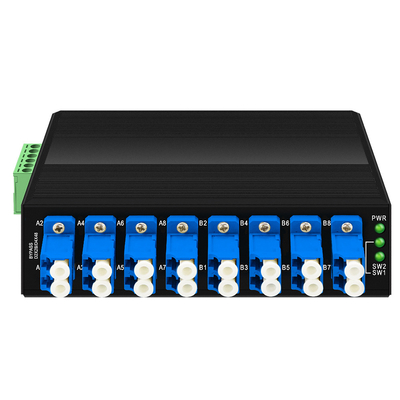

LED Durumu
PWR: Cihazın güç göstergesidir
SW1: Bypass işlem durumu göstergesi 1
SW2: Bypass işlem durumu göstergesi 2
Boyut
Kurulum
- Ekipmanı yeterince büyük ve stabil bir masaüstüne veya sağlam bir ray rayına yerleştirin
- Güç adaptörünü güç arayüzüne bağlayın ve güç kablosu aracılığıyla güç prizini bağlayın
- Ekipmanı optik fiber aracılığıyla ilgili porta bağlayın
- Ekipmanın üzerine ağır nesneler koymayın ve ekipmanın iyi bir havalandırma ve ısı dağılımı ortamına sahip olduğundan emin olun.
- Güç adaptörünü takıp çıkarmadan önce lütfen gücü kesin.
- Güç kablosunu bağlayın, takın ve güç kaynağını açın. Önyüklemeden sonra LED göstergesi aşağıdaki koşulları gösterecektir:
- PWR göstergesi yanacaktır;
- Ekipmanda bir dizi ışık anahtarı olduğunda: SW1 veya SW2 gösterge ışığı yanacaktır;
- Cihazda iki dizi ışık anahtarı olduğunda: SW1 ve SW2 aynı anda yanar.
