Ana sayfa /Ürünler/Fiber Optik Anahtar/D2 × 2B Mekanik Bypass Optik Değiştirme LC Bağlantısı Tek Moduz Çapraz Bağlantı

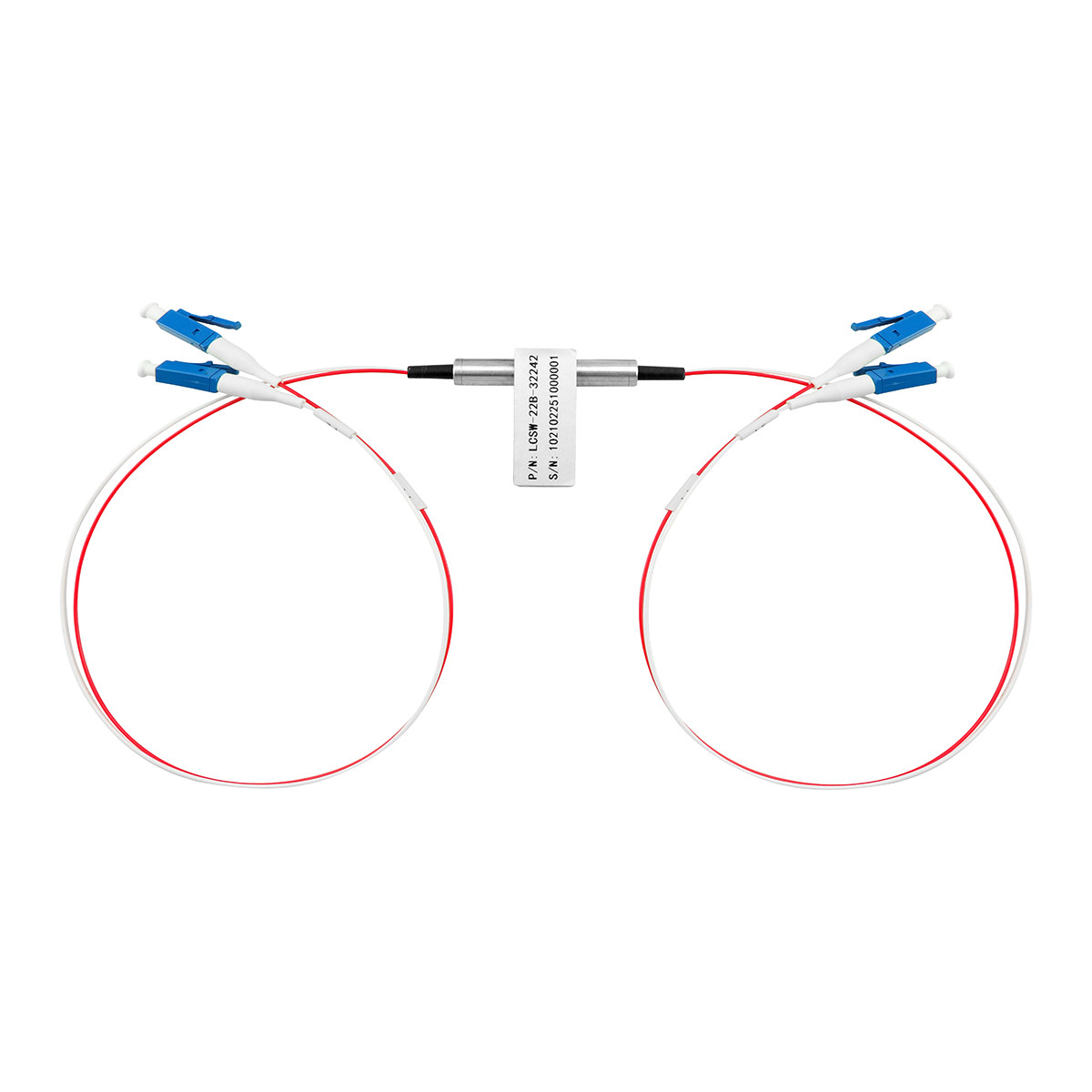

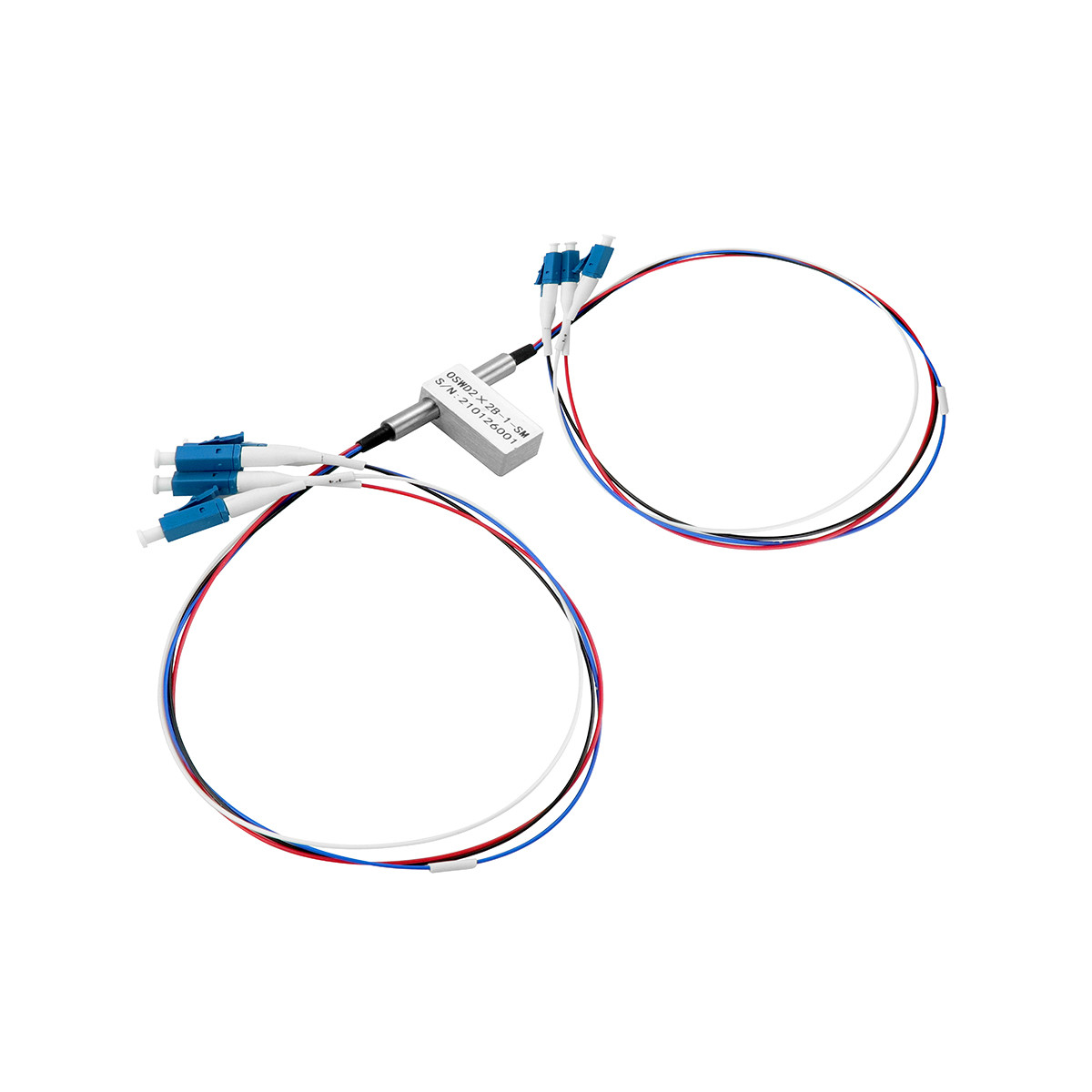

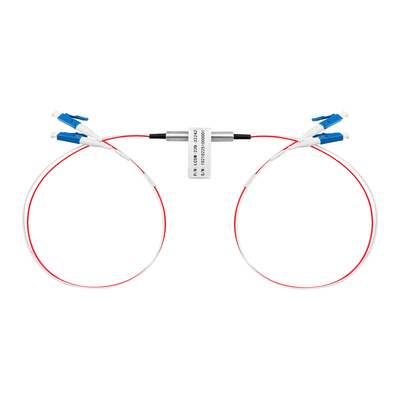

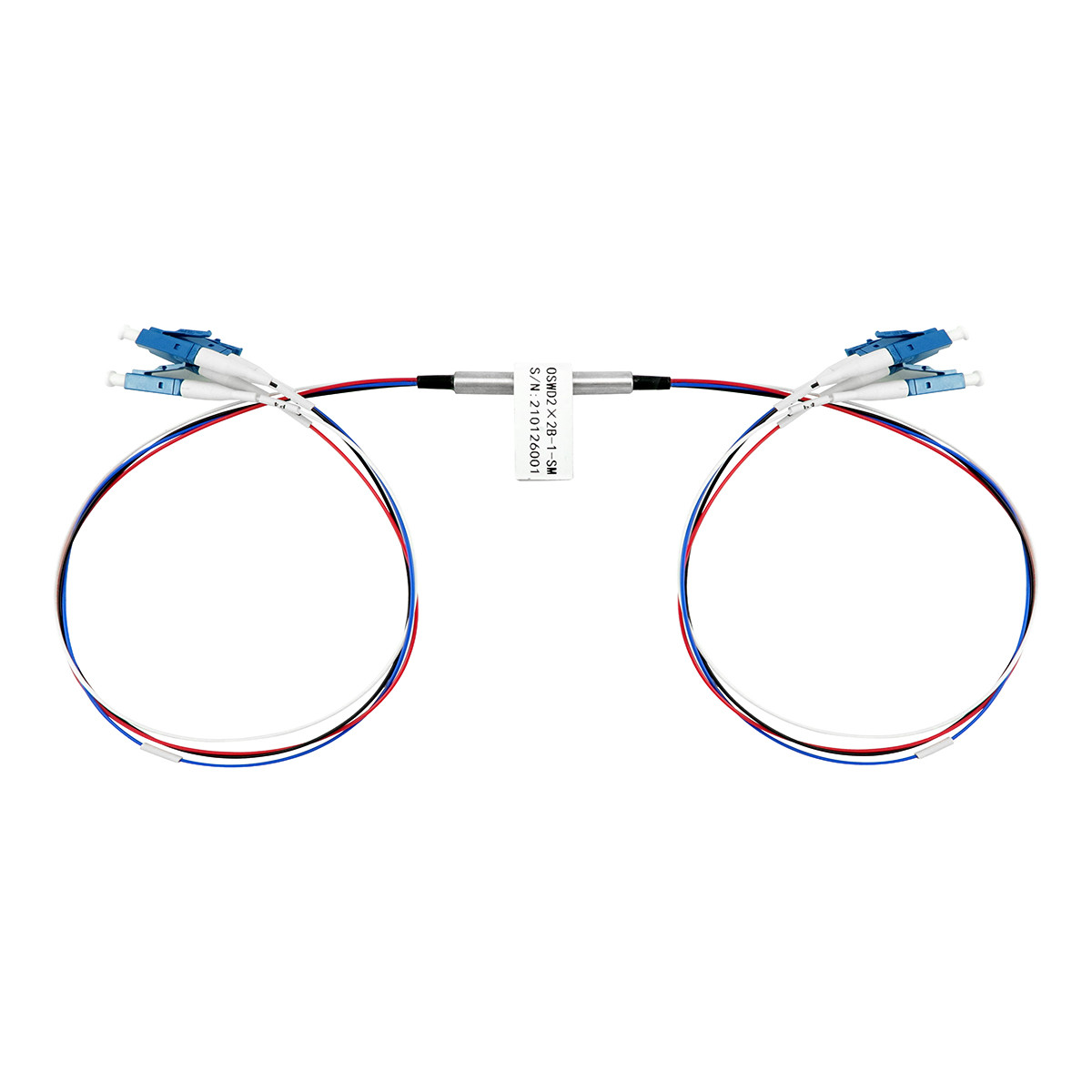

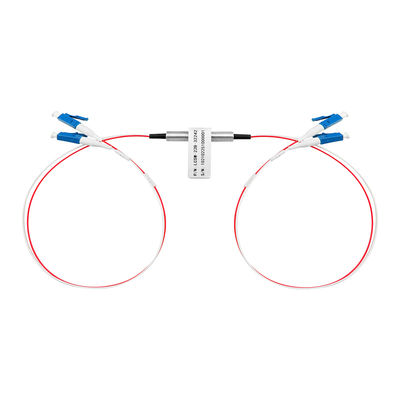

D2 × 2B Mekanik Bypass Optik Değiştirme LC Bağlantısı Tek Moduz Çapraz Bağlantı

1 PC
MOQ
pazarlık edilebilir
fiyat
D2 × 2B Mekanik Bypass Optik Değiştirme LC Bağlantısı Tek Moduz Çapraz Bağlantı
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi
Özellikleri
Teknik Özellikler
Ürün Adı: Fiber optik anahtarı geçiş
Ağırlık: 14g
Anahtarlama süresi: <8ms
Boyut: 27*12*8mm
Vurgulamak:

Tek modlu Mekanik Bypass Optik anahtarı

,

Çapraz Bağlantılı Mekanik Bypass Optik Değiştiricisi

,

LC Konektör Mekanik Bypass Optik Anahtar
Temel bilgiler
Menşe yeri: Shenzhen, Çin
Marka adı: Olycom
Sertifika: CE RoHS FCC ISO9001
Model numarası: OSWD2×2B
belge: Olycom Fiber Bypass.pdf
Ödeme & teslimat koşulları
Ambalaj bilgileri: Bir kutuda 1 adet, 200g GW
Teslim süresi: 4~8 iş günü
Ödeme koşulları: T/T, Paypal
Yetenek temini: 5000 adet/ay
Ürün Açıklaması
D2×2B Mekanik Optik Değiştirici

Özellikleri

  1. Düşük Ekleme Kaybı
  2. Geniş Dalga Boyutu Aralığı
  3. Düşük Kayma Ses
  4. Yüksek Dayanıklılık, Yüksek Güvenilirlik
  5. Optik yol üzerinde epoksi içermez
  6. Kapalı ve kapalı olmayan



Özellikler



Parametreler Birim OSWD2×2B
Dalga boyu aralığı nm 850±40 / 1300±40 1260 ~ 1650
Test Dalga Boyutu nm 850 / 1300 1310 / 1550
Ekleme Kaybı 1, 2 dB Tip: 0.6 Max: 1.0 Tip: 0.6 Max: 1.0
Geri dönüş Kaybı 1, 2 dB MM ≥ 30 SM ≥ 50
Çapraz ses 1 dB MM ≥ 35 SM ≥ 55
PDL dB ≤0.05
WDL dB ≤0.25
Tekrarlanabilirlik dB ≤±0.02
Çalışma Voltajı V 3.0 ya da 5.0
Dayanıklılık Döngüler ≥ 10 milyon
Değişim Zamanı ms Tip: 3 En fazla: 8
Optik Güç mW ≤ 500
Çalışma sıcaklığı °C -20 ~ +70
Depolama sıcaklığı °C -40 ~ +85
Nitelikli Nemlilik % 5 ~ 95
Ağırlık g 14
Boyut mm (L) 27.0×(W) 12.0×(H) 8.2 ± 0.2

Not: 1. Çalışma sıcaklığı ve SOP içinde.

2Bağlantıları hariç.



Yüksek performansı, düşük yerleştirme kaybı ve kompakt boyutu ile ünlü olan optik anahtar.

OADM, OXC, sistem izleme ve koruma için ideal bir bileşen.

Kompakt bir paketle, yüksek yoğunluklu optik iletişim sistemine kolayca entegre edilebilir.



Başvurular



  1. Laboratuvarda Ar-Ge
  2. Sistem İzleme
  3. OADM
  4. MAN (Metropolitan Area Network)



Pin Yapılandırmaları



Türü Ülke Optik yol Elektrikli tahrik Durum sensörü
D2×2B     Pin 1 Pin 5 Pin 6 Pin 10 Pin 2-3 3-4 Pin Pin 7-8 Pin 8-9
Kapatma A P1-P3 ̇,P2-P4 ̇ - Hayır. - Hayır. GND V+ Yakın. Açık. Açık. Yakın.
B

P1-P1 ̇, P2-P2 ̇,

P3-P3',P4-P4',

 V+ GND - Hayır. - Hayır. Açık. Yakın. Yakın. Açık.
Kapalı olmayan A P1-P3 ̇,P2-P4 ̇ - Hayır. - Hayır. - Hayır. - Hayır. Yakın. Açık. Açık. Yakın.
B

P1-P1 ̇, P2-P2 ̇,

P3-P3',P4-P4',

 V+ - Hayır. - Hayır. GND Açık. Yakın. Yakın. Açık.



Optik yol



A Devleti Durum B
D2 × 2B Mekanik Bypass Optik Değiştirme LC Bağlantısı Tek Moduz Çapraz Bağlantı 0 D2 × 2B Mekanik Bypass Optik Değiştirme LC Bağlantısı Tek Moduz Çapraz Bağlantı 1



Boyut



D2 × 2B Mekanik Bypass Optik Değiştirme LC Bağlantısı Tek Moduz Çapraz Bağlantı 2



Elektriksel Özellik



Özellikler Voltaj Mevcut Direniş
5V kilitleme 4.5~5.5 V 36~44 mA 125 Ω
5V kilitlemeyen 4.5~5.5 V 26 ~ 32 mA 175 Ω
3V kilitleme 2.7~3.3 V 54 ~ 66 mA 50 Ω
3V kilitlemeyen 2.7~3.3 V 39 ~ 47 mA 70 Ω


Sipariş Verme Bilgisi



7201-D2×2B-A-B-C-D-E-F-G

Örnek:7201-D2×2B-SM-FS-3-L-90-12-FA



A B C D E F G
Elyaf Türü Test Dalga Boyutu Çalışma Voltajı Değiştirme Tipi Tüp Türü

Fiber Uzunluğu



 Bağlantı

SM: SM, 9/125

M5:MM, 50/125

M6:MM, 62.5/125

X: Diğerleri

 85: 850±40nm
O: O band ((1260~1360nm)
C: C band ((1530~1565nm)
L: L band ((1565~1625nm)
U: U band ((1625~1675nm)
FS: 1260~1650nm

3: 3V

5: 5V



L: Kilitleme

N: Kapalı değil

25250um ((Çıplak lif)

90:900um

X: Diğerleri

 05: 0,5m±5m
10: 1.0m±5m
12: 1,2m±5m
15: 1,5m±5m
X: Diğerleri

OO: Hiç

LP: LC/PC

LU: LC/UPC

LA: LC/APC

FP: FC/PC

FU: FC/UPC

FA: FC/APC

SP: SC/PC

SU: SC/UPC

SA: SC/APC

STP: ST/PC

STA: ST/APC

X: Diğerleri



D2 × 2B Mekanik Bypass Optik Değiştirme LC Bağlantısı Tek Moduz Çapraz Bağlantı 3

D2 × 2B Mekanik Bypass Optik Değiştirme LC Bağlantısı Tek Moduz Çapraz Bağlantı 4
