Sıcak Takas Edilebilir EDFA Optik Amplifikatör Kartı
Ürün Özellikleri
- Düşük Gürültü Katsayısı: Tipik değeri 5dB.
- Yüksek Kazanç Düzgünlüğü: DWDM dalga boyu kazanç düzgünlüğü <1.5dB.
- Çoklu Çalışma Modları: Ayarlanabilir AGC kazancı, ayarlanabilir APC çıkışı ve ayarlanabilir ACC voltajını destekler.
- Geçici Tepki Kontrolü: Yüksek performanslı geçici tepki kontrolü, mevcut sinyalleri etkilemeden kararlı güç ve kazanç sağlar.
- ASE Otomatik Düzeltme Fonksiyonu: Gürültü figürünün minimumda olmasını sağlamak için ASE gürültüsünü otomatik olarak optimize eder.
Şartname
| Fonksiyon |
Açıklama |
| Çalışma dalga boyu aralığı |
Standart tip: 1529nm~1561nm Genişletilmiş tip: 1528nm~1568nm |
| EDFA tipi |
OBA Güç Amplifikasyonu |
OPA Güç Amplifikasyonu |
| Min giriş optik gücü |
-22dBm |
-32dBm |
| Maks çıkış optik gücü |
+20dBm |
+16dBm |
| Maks kazanç |
17dB |
20dB |
| Gürültü Figürü |
＜5.5dB |
| Kazanç düzgünlüğü |
＜1.5dB |
| Tescilli teknoloji |
Kazanç kilitleme, ayarlanabilir kazanç, geçici kontrol teknolojisi, çıkış optik gücü otomatik kapanma desteği |
| Ağ yönetimi fonksiyonu |
EDFA çalışma durumunun gerçek zamanlı izlenmesini destekler, şunları içerir: optik güç, pompalama, sıcaklık vb.
Pompa kapatma eşiği ve otomatik kurtarma süresi ayar fonksiyonunu destekler
|
| İşgal edilen yuva sayısı |

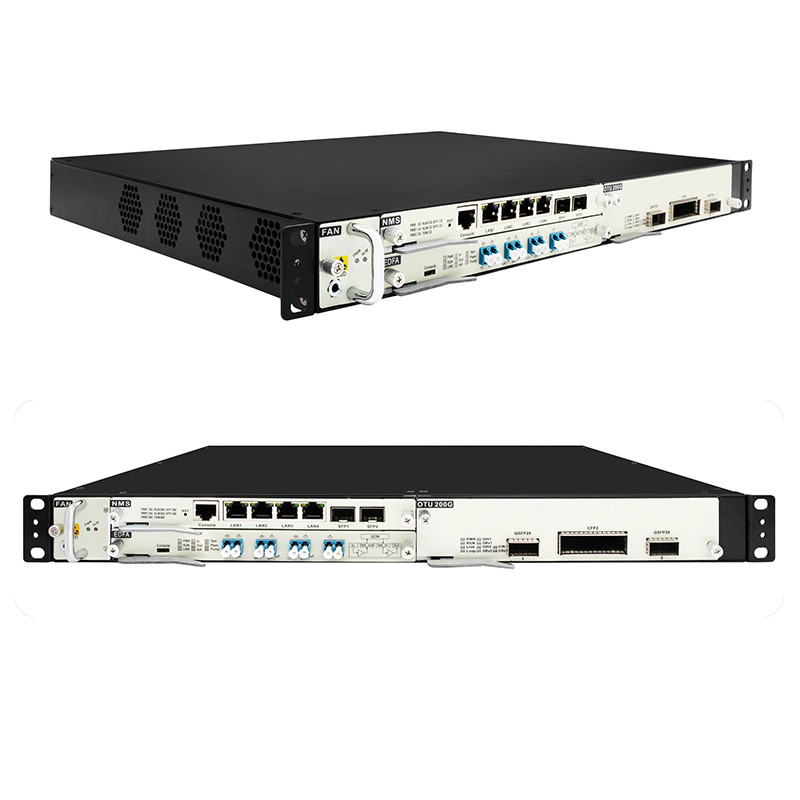

OSP3800 tam seri şasiyi destekler, 1 yuva kaplar, (0.5U) |
| Optik arayüz |
LC/UPC |
| Maksimum güç tüketimi |
15W |
| MTBF |
＞100.000 saat |

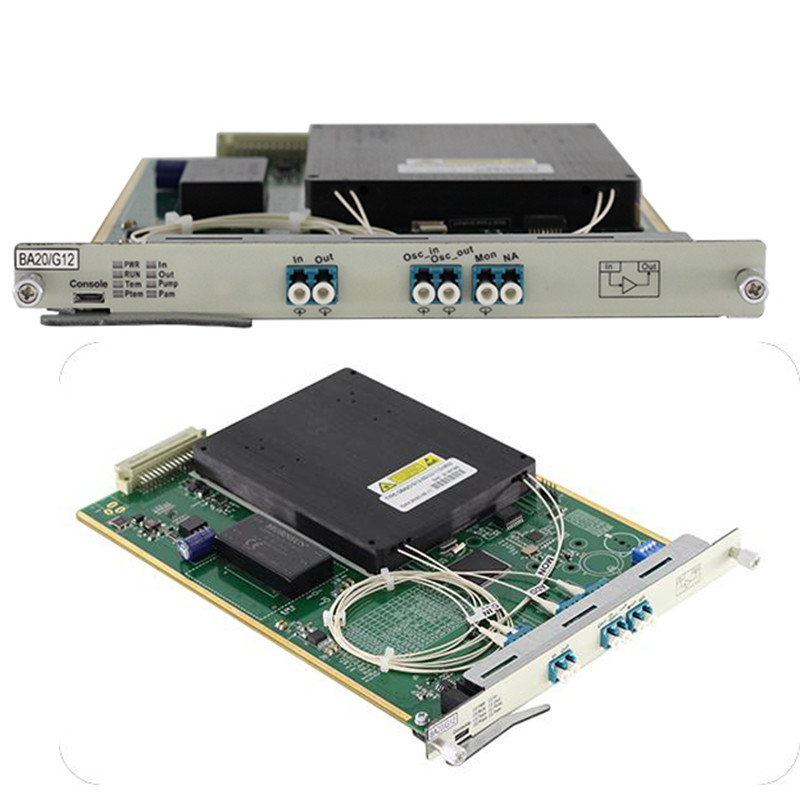

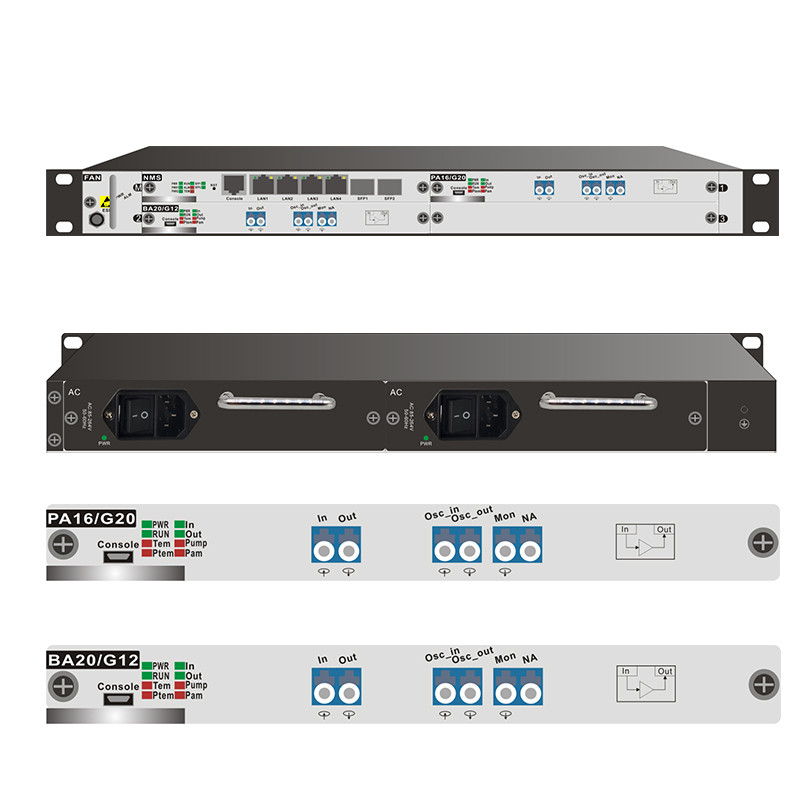

Yapı
Arayüz tanımı
| Arayüz |
Öğe |
Fonksiyon/Açıklama |
| Giriş |
EDFA giriş arayüzü |
Küçük sinyal optik güç giriş portu |
| Çıkış |
EDFA çıkış arayüzü |
EDFA Amplifikasyon çıkış optik portu. |
| OSC_IN |
İzleme kanalı giriş portu |
Ağ yönetimi kartı SFP TX'e bağlanarak ağ yönetimi bilgilerini iletir. |
| OSC_Out |
İzleme kanalı çıkış portu |
Ağ yönetimi kartı SFP RX'e bağlanarak ağ yönetimi bilgilerini iletir. |
| MON |
izleme portu |
EDFA performans izleme arayüzü, OPM veya spektrometreye bağlanır. |
Gösterge açıklaması
| Arayüz |
Öğe |
Açıklama |
| PWR |
EDFA güç göstergesi |
Açık, EDFA güç kaynağı normal; kapalı, güç kaynağı arızası. |
| RUN |
EDFA çalışma göstergesi |
Açık, EDFA normal çalışıyor; kapalı, işlem hatalı. |
| Giriş |
EDFA giriş alarm göstergesi |
Açık, giriş anormal; kapalı, giriş normal. |
| Çıkış |
EDFA çıkış alarm göstergesi |
Açık, çıkış anormal; kapalı, çıkış normal. |
| Tem |
EDFA modül sıcaklık alarm göstergesi |
Açık, EDFA modülünün sıcaklığı anormal; kapalı, modülün sıcaklığı normal. |
| Ptem |
Pompa sıcaklık alarm göstergesi |
Açık, pompa sıcaklığı anormal; kapalı, pompa sıcaklığı normal. |
| Pump |
Pompa uyarı göstergesi |
Açık, pompa kapalı; kapalı, pompa açık. |
| Pam |
Pompa akım alarm göstergesi |
Açık, pompa akımı anormal; kapalı: pompa akımı normal. |
Giriş
EDFA (Erbiyum Katkılı Fiber Amplifikatör) optik amplifikatör kartının ana işlevi, iletim hattındaki sinyal ışığının güç telafisini gerçekleştirmektir ve aynı anda C-bandında 48 kanala (kanal aralığı 100GHz) veya 96 kanala (kanal aralığı 50GHz) kadar amplifikasyon yapabilir.
Optik sinyal, düz kazanç, ayarlanabilir kazanç ve küçük gürültü indeksi özelliklerine sahiptir.
DWDM sistemi, gelecekteki yüksek hızlı sistem ve tüm-optik ağ uzun mesafe iletimi için vazgeçilmez ve önemli bir parçasıdır.
EDFA kartı izleme bilgileri
- EDFA tek diskli çalışma durumunun çevrimiçi gerçek zamanlı izlenmesi;
- EDFA giriş optik gücü ve çıkış optik gücünün gerçek zamanlı izlenmesi;
- EDFA Pompa çalışma durumunun gerçek zamanlı izlenmesi,
- EDFA çalışma akımı, güç tüketimi, çip sıcaklığı, soğutma akımı vb. gerçek zamanlı izlenmesi,
- Ağ yönetimi aracılığıyla giriş ve çıkış optik eşiklerinin ayarlanması, EDFA çalışma modunun, çıkış gücü eşiğinin, kazancının vb. ayarlanması.
Kurulum
1. Giriş ve çıkış gücü alarm eşiği ayarı
Amplifikatörün giriş ve çıkış gücünün alarm eşiği ağ yönetimi aracılığıyla ayarlanabilir. Giriş gücü eşiğin altındayken, EDFA alarm verir. Bu sırada EDFA pompası kapatılır ve EDFA çalışmaz. EDFA çıkışı eşiğin altındayken bir alarm verilir.
2. Çalışma modu ayarı
Amplifikatörün çalışma modu ağ yönetimi aracılığıyla ayarlanabilir: AGC sabit kazanç modu, APC sabit çıkış modu, ACC sabit akım modu, kazanç AGC modunda ayarlanabilir, ayar aralığı ±1db en iyisidir, çıkış gücü APC modunda ayarlanabilir, ayar aralığı ±1dBm en iyisidir
3. Göz koruma modu ayarı
Kurulum ve hata ayıklama veya sorun giderme sırasında, bakım personelinin yaralanmasını önlemek için EDFA'nın çıkış gücünü azaltmak üzere ağ yönetimi sistemi aracılığıyla amplifikatörün göz koruma modu açılabilir.
