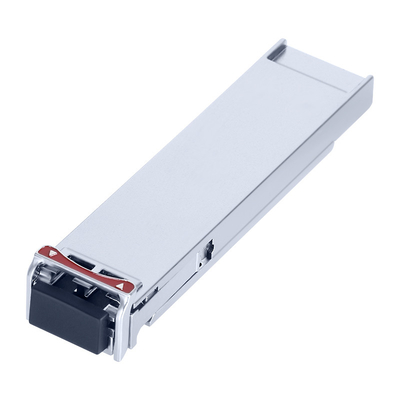

1470nm XFP40 km.CWDM Optik Modülü
Ürün Özellikleri
- 9.953Gb/s'den 11.1Gb/s'ye kadar bit oranlarını destekler
- Sıcak takılabilir XFP ayak izi, Dahili dijital teşhis
- SMF ile maksimum bağlantı uzunluğu 40km
- CWDM Soğutulmuş EML lazer ve PIN fotodiyot
- Dupleks LC konektörü olan XFP MSA paketi
- Referans saati gerekmez.
- Tek +3.3V güç kaynağı
- Güç dağılımı <3.5W
- RoHS ile uyumludur
- Sıcaklık aralığı: 0 ila +70°C
Uygulama
- 10G CWDM Ağları
- SONET OC-192 & SDH STM-64 9.953Gbps
- 10G Ethernet Uygulamaları
- 10G Fiber Channel Uygulamalar
- G.709 üzerinden 10GE 11.09Gbps
- OC192 FEC üzerinden 10.709Gbps
- Diğer optik bağlantılar, 11.1Gbps'e kadar
Optik ve elektrik özellikleri
| Parametreler |
Simge |
Min. |
Tipik |
En fazla. |
Birim |
Notlar |
| Göndericisi |
| Merkezi Dalga Boyutu |
λc |
λc-6.5 |
λc |
λc+6.5 |
nm |
|
| Spektral Genişliği ((-20dB) |
Δλ |
|
|
1 |
nm |
|
| Yan mod baskı oranı |
SMSR |
30 |
|
|
dB |
|
| Ortalama çıkış gücü |
Pout |
-1 |
|
+2 |
dBm |
1 |
| Yokoluş oranı |
Acil Servis |
8.2 |
|
|
dB |
|
| Veri Girişi Swing Diferansiyeli |
VIN |
180 |
|
950 |
mV |
2 |
| Girdi Diferansiyel Impedansı |
ZIN |
90 |
100 |
110 |
Oh |
|
| TX Etkisizleştir |
Etkinleştir |
|
2.0 |
|
Vcc |
V |
|
| Etkinleştir |
|
0 |
|
0.8 |
V |
|
| Alıcı |
| Merkezi Dalga Boyutu |
λc |
1450 |
|
1620 |
nm |
|
| Alıcı Duyarlılığı |
|
|
|
- 16 |
dBm |
3 |
| Alıcı Aşırı yüklenmiş |
|
0.5 |
|
|
dBm |
3 |
| Los De-Assert |
Kayıp |
|
|
-17 |
dBm |
|
| LOS iddia |
LOSA |
-26 |
|
|
dBm |
|
| LOS Histeresi |
|
0.5 |
|
4 |
dB |
|
| Veri çıkışı salınım diferansiyeli |
Vout |
400 |
600 |
800 |
mV |
2 |
| Los Angeles |
Yüksek |
2.0 |
|
Vcc |
V |
|
| Düşük |
|
|
0.8 |
V |
|
Tavsiye edilen çalışma koşulları
| Parametreler |
Simge |
Min. |
Tipik |
En fazla. |
Birim |
| Çalışma odası sıcaklığı |
Tc |
- 5 |
|
+70 |
°C |
| Güç kaynağı voltajı @3.3V |
Vcc |
3.135 |
3.30 |
3.465 |
V |
| Güç kaynağı akımı |
Icc |
|
|
1000 |
mA |
| Veri oranı |
|
9.95 |
|
11.1 |
Gbps |
Açıklama

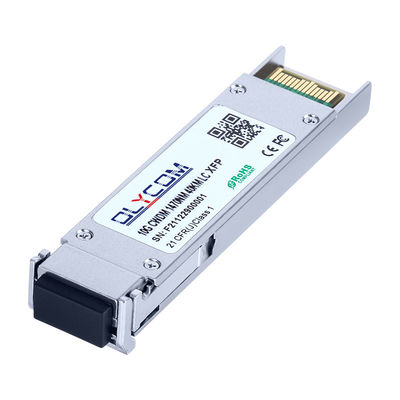

XFP modülü, SMF üzerinden 9.953 ~ 11.1Gbps veri hızını ve 40km'ye kadar iletim mesafesini destekleyen 10G Small Form-Factor Pluggable (XFP) Multi-Source Agreement (MSA) ile uyumludur.
Alıcı modülü, 1470 ~ 1610nm CWDM Soğutulmuş EML lazerli bir verici ve PIN fotodiyotlu bir alıcıdan oluşur.Göndericiler ve alıcılar geniş bir sıcaklık aralığında ayrıdır ve 10 GbE sistemleri için yüksek port yoğunluklarına olanak sağlayan optimum ısı dağılımı ve mükemmel elektromanyetik koruma sağlar..
Mekanik Özellikleri
Sipariş verme bilgileri
| Bölüm Numarası |
Ürün Tanımı |
| OXSPLXG40D-Cxx |
9.953 ~ 11.1Gbps, 1450 ~ 1610nm CWDM, Tek Mod, 40km, 0 ~ + 70oC |

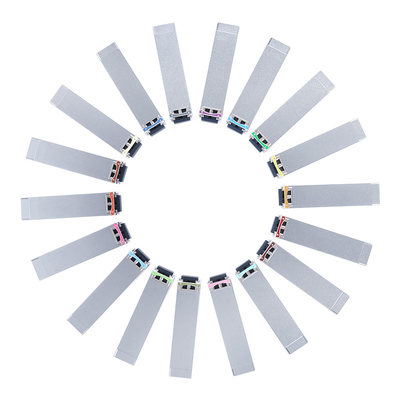

| λC Dalga Boyutu Rehberi |
| Kod |
λC |
Birim |
Kod |
λC |
Birim |
Kod |
λC |
Birim |
Kod |
λC |
Birim |
| 47 |
1470 |
nm |
51 |
1510 |
nm |
55 |
1550 |
nm |
59 |
1590 |
nm |
| 49 |
1490 |
nm |
53 |
1530 |
nm |
57 |
1570 |
nm |
61 |
1610 |
nm |
