Name: 25G SFP28 40KM Alıcı Modülü LAN-WDM Tek Modu Çift LC Port DDM
Brand: Shenzhen Olycom Technology Co., Ltd.
SKU: OSPLTG40D
Price: 57.00 USD
Availability: InStock

Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi

Özellikleri

Teknik Özellikler

Ürün Adı: 25G SFP28 Fiber Modülü

Mesafe: 40 KM

Hız: 25.78Gbps

Bağlantı: LC, çift bağlantı noktası

Vurgulamak:

40KM SFP28 Alıcı Modülü

25G SFP28 Alıcı Modülü

LAN-WDM SFP28 Alıcı Modülü

Temel bilgiler

Menşe yeri: Shenzhen, Çin

Marka adı: Olycom

Sertifika: CE RoHS FCC ISO9001

Model numarası: OSPLTG40D

belge: OLYCOM Industrial Networkin...24.pdf

Ödeme & teslimat koşulları

Ambalaj bilgileri: Bir kutuda 1 adet, 200g GW

Teslim süresi: 4~8 gün

Ödeme koşulları: T/T, Paypal

Yetenek temini: 2000 adet/ay

Fotoğraf Galerisi

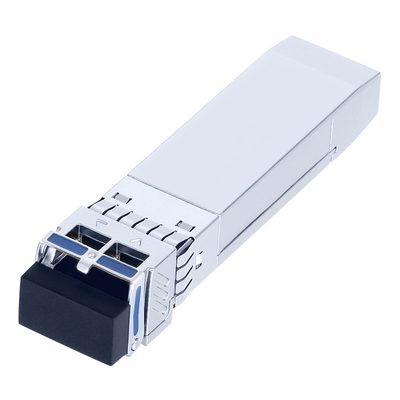

25G SFP28 40KM Alıcı Modülü LAN-WDM Tek Modu Çift LC Port DDM

Ürün Açıklaması

Tek Mod 40KM 25G SFP28 Alıcı

Ürün Özellikleri

25.78Gbps bit oranlarına kadar destekler
SFP + sıcak takılabilir ayak izi
SMF iletiminde 40km'ye kadar
SFP+ MSA ve SFF-8472'ye uygun, çift katlı LC kabı
RoHS ile uyumludur
Tek +3.3V güç kaynağı2
Gerçek Zamanlı Dijital Teşhis İzleme
Çalışma odası sıcaklığı 0 ila +70°C

25G SFP28 40KM Alıcı Modülü LAN-WDM Tek Modu Çift LC Port DDM 0

Optik özellikleri

Parametreler	Simge	- Min.	Tipik.	- Max. - Hayır.	Birim	Not:
Göndericisi
Yol Dalga Uzunlukları ((Aralık)		1272.55'ten 1274'e.54 1276.89'dan 1278'e.89 1281.25 ile 1283.27 1285.65 ile 1287.69 1290.07 ile 1292.12 1294.53 ile 1296.59 1299.02'den 1301'e.09 1303.54'ten 1305'e.63 1308.09'dan 1310'a.19			nm
Ortalama başlatılan güç	PO	0		+6.0	dBm
Ortalama başlatılmış güç ((Laser kapalı)	- Evet.	-	-	-30	dBm
Spektrum bant genişliği ((-20dB)	Dl	-	-	1	nm
Yan mod baskı oranı	SMSR	30	-	-	dB
Göndericiler ve dağıtım cezası	TDP			1	dB
Yokoluş oranı	Acil Servis	3.5		-	dB
Çıktı Göz Maskesi	IEEE 802.3cc ile uyumlu					Not (2)
Alıcı
Girdi Optik Dalga Boyutu	λIN	1272.55	-	1310.19	nm
Alıcı Duyarlılığı-AVG	PSens			-19	dBm	Not (1)
Alıcı Duyarlılığı-OMA	PSens-OMA			- 18 yaşında.2	dBm	Not: (1)
Giriş Doymuşluk Gücü (Aşırı yük)	PSAT	- 4	-	-	dBm	Not (1)
Alıcı yansıması				-26	dB
Sinyal Değerlendirmesi Kaybı	PA	-30	-	-	dBm
Sinyal kaybı	PD	-	-	- 20	dBm
LOS - Histeris	PHys	0.5			dB

Not:

Not (1): BER≤5x10-5

Elektriksel arayüz özellikleri

Yüksek Hızlı Elektrikli Arayüz Karakteristikleri

Parametreler	Simge	Min.	Tip	En fazla.	Birim	Notlar
Göndericisi
Farklı giriş salınımı	Vin ((pp)	190		700	mV
Giriş geri dönüş kaybı (min)	RLd(f)	9.5·0.37f, 0.01≤f<8			dB
Giriş geri dönüş kaybı (min)	RLd(f)	4.75 ̇7.4 log10 ((f/14), 8 ≤f<19			dB
Differential to common mode input (Differansiyel ve ortak mod giriş) Geri dönüş kaybı (min)	RLdc(f)	22-20 ((f/25.78), 0.01≤f<12.89			dB
	RLdc(f)	15-6 ((f/25.78), 12.89≤f<19			dB
Farklı sonlandırma uyumsuzluğu	Tm	-	-	10	%
Göz genişliği	Evet.	-	-	0.46	UI
Uygulanan pk-pk sinusoidal jitter	Ppj	IEEE 802.3bm'ye göre
Göz yüksekliği	- Evet.	-	95	-	mV
DC ortak mod voltajı	DCv	- 350 dolar.	-	2850	mV
Alıcı
Farklı veri çıkışı salınımı	Vout ((pp)	300	-	850	mV
Göz genişliği	Evet.	0.57	-	-	UI
Dikey göz kapatma	Çoktan	-	-	5.5	dB
Farklı çıkış geri dönüş kaybı (min)	RLd(f)	9.5·0.37f, 0.01≤f<8			dB
Farklı çıkış geri dönüş kaybı (min)	RLd(f)	4.75 ̇7.4 log10 ((f/14), 8 ≤f<19			dB
Farklı mod dönüşümü için ortak geri dönüş kaybı (min)	RLdc(f)	22-20 ((f/25.78), 0.01≤f<12.89			dB
Farklı mod dönüşümü için ortak geri dönüş kaybı (min)	RLdc(f)	15-6 ((f/25.78), 12.89≤f<19			dB
Farklı sonlandırma uyumsuzluğu	Tm	-	-	10	%
Geçiş süresi, %20 ila %80	Tr/Tf	12	-	-	ps	%20~80%

Düşük Hızlı Elektriksel Arayüz Karakteristikleri

Parametreler	Simge	- Min.	Tipik.	- Max. - Hayır.	Birim	Not:
Göndericisi
İletici hatası yüksek çıkış	VFaultH	2	-	Vcc+0.3	V
İletici hatası düşük çıkış	VFaultL	0	-	0.8	V
İleticiyi devre dışı bırak - Yüksek voltaj	VDisH	2	-	Vcc+0.3	V
İleticiyi devre dışı bırak	VDisL	0	-	0.8	V
Alıcı
LOS Çıkış Voltajı Yüksek	VLOSH	2	-	Vcc+0.3	V
LOS Çıkış Voltajı Düşük	VLOSL	0	-	0.8	V

Teşhis

Parametreler	Aralık	Birim	Doğruluk	Kalibrasyon
Sıcaklık	0 ila 70	°C	±3°C	İç
Voltaj	3.0'dan 3'e.6	V	±3%	İç
Bias Akımı	0 ile 100 arasında	mA	±10%	İç
TX Power	0 ila 6	dBm	±3dB	İç
RX Gücü	-19'dan -4'e kadar	dBm	±3dB	İç

Açıklama

SFP28 alıcıları, yüksek performanslı, maliyetli modüllerdir ve 25.78Gbps veri hızını ve SMF ile 40km iletim mesafesini destekler.

Alıcı üç bölümden oluşur: soğutulmuş bir DML lazer vericisi, trans-impedans ön güçlendirici (TIA) ve MCU kontrol ünitesi ile entegre bir APD fotodiyot.Tüm modüller I sınıf lazer güvenlik gereksinimlerini karşılar..

Alıcılar SFP Çok Kaynaklı Anlaşma ve SFF-8472 dijital teşhis işlevleriyle uyumludur.

Uygulama

25GBASE-ER

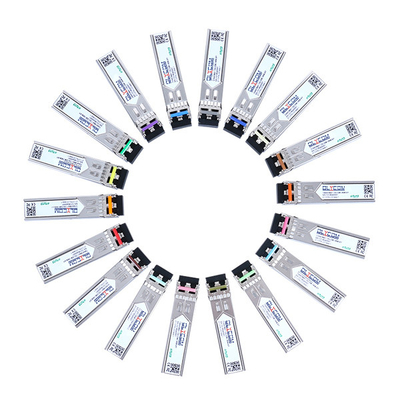

25G SFP28 40KM Alıcı Modülü LAN-WDM Tek Modu Çift LC Port DDM 1

Sipariş verme bilgileri

Bölüm Numarası	Ürün Tanımı
OSPLTG40D	LAN-WDM, 25.78Gbps, LC, 40km, 0°C~+70°C, DDM ile

λC Dalga Boyutu Rehberi
Kanal	Merkezi Dalga Boyutu	Dalga boyu aralığı
02	1273.54	1272.55'ten 1274'e.54
03	1277.89	1276.89'dan 1278'e.89
04	1282.26	1281.25 ile 1283.27
05	1286.67	1285.65 ile 1287.69
06	1291.10	1290.07 ile 1292.12
07	1295.56	1294.53 ile 1296.59
08	1300.05	1299.02'den 1301'e.09
09	1304.58	1303.54'ten 1305'e.63
10	1309.14	1308.09'dan 1310'a.19
