Ana sayfa /Ürünler/SFP Modülü Alıcı-Verici/100Gbps QSFP28 Fiber Optic Transceiver CWDM4 Tek Mod 2KM Veri Merkezi için

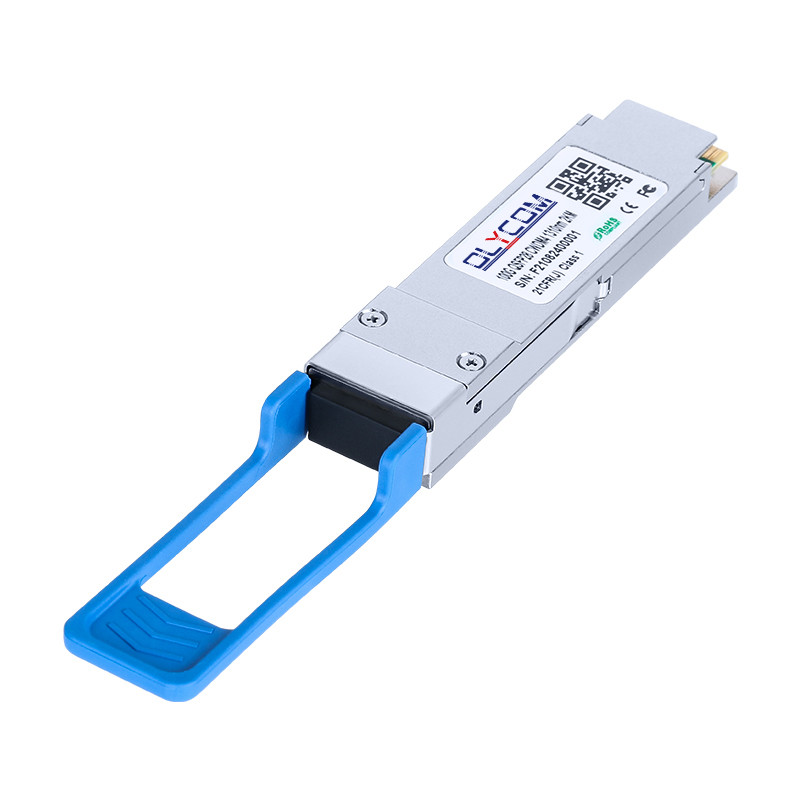

100Gbps QSFP28 Fiber Optic Transceiver CWDM4 Tek Mod 2KM Veri Merkezi için

1 PC
MOQ
pazarlık edilebilir
fiyat
100Gbps QSFP28 Fiber Optic Transceiver CWDM4 Tek Mod 2KM Veri Merkezi için
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi
Özellikleri
Teknik Özellikler
Ürün Adı: 100G QSFP28 Optik Modülü
İletim Mesafesi: 2KM
Bağlantı: Duplex, LC bağlantısı
Hız: 4*25.78Gb/s
Güç kaynağı: 3.3V
Uygulama: Anahtar, Yönlendirici, Veri Merkezi
Vurgulamak:

Veri Merkezi QSFP28 Fiber Optic Alıcı

,

100Gbps QSFP28 Fiber Optic Alıcı

,

CWDM4 QSFP28 Fiber Optic Alıcı
Temel bilgiler
Menşe yeri: Shenzhen, Çin
Marka adı: Olycom
Sertifika: CE RoHS FCC ISO9001
Model numarası: OQSPLHG02D
belge: DWDM OTN SYSTEM OLYCOM.pdf
Ödeme & teslimat koşulları
Ambalaj bilgileri: Bir kutuda 1 adet, 200g GW
Teslim süresi: 4~7 gün
Ödeme koşulları: T/T, Paypal
Yetenek temini: 1500 adet/ay
Ürün Açıklaması

OQSPLHG02D CWDM 4 Tek Mod 100G QSFP28 Alıcı



100G Fiber Modülü'nün TESNEMESİ



OQSPLHG02D, 100Gb/s QSFP28 IR4 alıcıdır.QSFP28 IR4 alıcı modülleri, tek modlu lif üzerinden 100 Gigabit Ethernet arayüzlerinde kullanılmak üzere tasarlanmıştır..



QSFP 28 Transceiver'in Özellikleri



  • Sıcak takılabilir QSFP28 biçim faktörü
  • 25G/28G Çift Hızlı İşlemini Destekler
  • Tek Mod Fiber (SMF) üzerinde 2km'lik maksimum bağlantı uzunluğu
  • Güç dağılımı < 3,5W
  • Dahili dijital teşhis fonksiyonları
  • CDR otomatik geçiş moduyla 40G/100G Çift Mod işlevini destekler
  • 4x25.78Gb/s DFB tabanlı CWDM verici
  • Çifte LC kapları
  • Tek 3.3V güç kaynağı
  • RoHS uyumlu
  • Çalışma ortamı sıcaklığı: 0~+70°C



Optiksel özellikler



Parametreler Simge Min. Tipik En fazla. Birimler Notlar
Göndericisi
Yol başına sinyal oranı   25.78125±100 ppm Gb/s 1
Merkezi dalga boyu λ

1264.5 ¢ 1277.5

1284.5 ¢ 1297.5

1304.5 1317 ¢.5

1324.5 ¢ 1337.5

 nm
Sidemode Baskı oranı SMSR 30         nm
OMA'yı şerit başına ilet TXP - 4       2.5 dBm
Şerit başına ortalama güç aktarımı Pout - Altı.5       2.5 dBm
Optik yok olma oranı Acil Servis 3.5       dB
Sıfırlı vericinin, şerit başına ortalama fırlatma gücü           -30 dBm
Göndericiler ve dağıtım cezası, her şerit TDP         3 dB
İletici yansıması RL         -12 dB/Hz

Göndericinin göz maskesinin tanımı {X1, X2, X3, Y1, Y2, Y3}



   - Hayır.31- Evet.4- Evet.45- Evet.34- Evet.38, 0,4   2
Alıcı















 -130
Yol başına sinyal oranı   25.78125±100 ppm Gb/s 1
Merkezi dalga boyu λ

1264.5 ¢ 1277.5

1284.5 ¢ 1297.5

1304.5 1317 ¢.5

1324.5 ¢ 1337.5

 nm
Bir şerit başına ortalama alıcı güç RXP - On bir.5   2.5 dBm
Her şerit için hasar eşiği   3.5     dBm
Gereksiz Alıcı Duyarlılığı (OMA), her şerit RXsens     -10 dBm
Stresli Alıcı OMA Duyarlılığı SRS     - Yedi.3 dB
Los De-Assert Kayıp     -12 dBm
LOS iddia LOSA -30     dBm
LOS Histeresi Kaybettim. 0.5     dB



Uygulama



  • FEC ile 100G CWDM4 uygulamaları
  • Yüksek yoğunluklu veri merkezi anahtarları, yönlendiriciler



100Gbps QSFP28 Fiber Optic Transceiver CWDM4 Tek Mod 2KM Veri Merkezi için 0



PIN TESVİFİ



Pin Simge İsim/Tarif Hakem.
1 GND Toprak 1
2 Tx2n Göndericinin tersini gösteren veri girişi
3 Tx2p Göndericinin tersine çevrilmemiş veri girişi
4 GND Toprak 1
5 Tx4n Göndericinin tersini gösteren veri girişi
6 Tx4p Göndericinin tersine çevrilmemiş veri girişi
7 GND Toprak 1
8 ModSelL Modülü Seç
9 ResetL Modülü Yeniden Ayarla
10 Vcc Rx +3.3 V Güç kaynağı alıcısı
11 SCL 2 telli seri arayüz saati
12 SDA 2 telli seri arayüz verileri
13 GND Toprak 1
14 Rx3p Alıcının tersine çevrilmemiş veri çıkışı
15 Rx3n Alıcının tersine çevirilen veri çıkışı
16 GND Toprak 1
17 Rx1p Alıcının tersine çevrilmemiş veri çıkışı
18 Rx1n Alıcının tersine çevirilen veri çıkışı
19 GND Toprak 1
20 GND Toprak 1
21 Rx2n Alıcının tersine çevirilen veri çıkışı
22 Rx2p Alıcının tersine çevrilmemiş veri çıkışı
23 GND Toprak 1
24 Rx4n Alıcının tersine çevirilen veri çıkışı
25 Rx4p Alıcının tersine çevrilmemiş veri çıkışı
26 GND Toprak 1
27 ModPrsL Modül mevcut
28 İntl Kesin. 2
29 Vcc Tx +3.3 V Güç kaynağı verici
30 Vcc1 +3.3 V güç kaynağı
31 LPMode Düşük Güç Modu
32 GND Toprak 1
33 Tx3p Göndericinin tersine çevrilmemiş veri girişi
34 Çeviri: Göndericinin tersini gösteren veri girişi
35 GND Toprak 1
36 Tx1p Göndericinin tersine çevrilmemiş veri girişi
37 T1n Göndericinin tersini gösteren veri girişi
38 GND Toprak 1



Dijital teşhis fonksiyonu



100Gbps QSFP28 Fiber Optic Transceiver CWDM4 Tek Mod 2KM Veri Merkezi için 1



Özellikler



100Gbps QSFP28 Fiber Optic Transceiver CWDM4 Tek Mod 2KM Veri Merkezi için 2



Sipariş verme bilgileri



Bölüm Numarası Ürün Tanımı
OQSPLHG02D 100Gbps QSFP28 CWDM4, LC, 2km, 0°C~+70°C, DDM ile



100Gbps QSFP28 Fiber Optic Transceiver CWDM4 Tek Mod 2KM Veri Merkezi için 3
