Endüstriyel Multimode Optik Fiber Bypass Birimi
Bypass Modülü'nün temel bilgileri
- OM-FBS-22-MLC, optik ağ sistemindeki kritik optik düğümler için harici bir fiber bypass anahtarıdır.
- Belirlenmiş veya beklenmedik bir güç kaybı olduğunda, bağladığı cihazı hızlı bir şekilde atlatmaya yardımcı olur ve tüm optik iletişimin arızalanmasını önler.
- Bypass anahtarları, demiryolu iletişim sistemleri gibi halka bağlantısı ve birden fazla cihaz içeren bazı büyük optik ağlarda yaygın olarak kullanılır.Fabrika otomasyonu ve fiber bağlantısı arızalarının tolere edilemeyeceği önemli optik düğümler.
Optik anahtarın özelliği
| Ürün Adı |
Optik fiber bypass anahtarı |
| Güç Arayüzü |
Standart endüstriyel terminal bloğu. |
| Kutupluk Koruması |
Destek |
| Optik fiber arayüzü |
LC |
| Dalga boyu aralığı |
850±40/1300±40nm; 1260~1650nm |
| Test Dalga Boyutu |
850/1300nm; 1310/1550nm |
| Kayıp Ekle |
Tip:0.6 dB Max:1.0 dB; Tip:0.6 dB Max:1.0 dB |
| Geri dönüş kaybı |
MM≥30 dB SM≥50 dB |
| Kanal geçiş sesi |
MM≥35 dB SM≥55 dB |
| Kutuplaşma Kaybı |
≤0,05 dB |
| Dalga boyu kaybı |
≤0,05 dB |
| Sıcaklık kaybı |
≤0,05 dB |
| Tekrarlanabilirlik |
≤0,05 dB |
| Kullanım süresi |
≥100000000 kez |
| Değişim saati |
≤10 ms |
| Işınlama optik gücü |
≤ 500 MW |
| Çevre |
Çalışma sıcaklığı:-20°~70°C
Depolama sıcaklığı: -40 °C - 85 °C
|
| Boyut |
114mmx93mmx35mm |
| Kurulum Yöntemi |
Din ray montaj |
| Koruma Derecesi |
IP40 |
Ürün Sorgulaması
Optik bypass anahtarı nedir?
C: Elektrik kesintileri veya arızalar olduğunda hatalı düğümleri otomatik olarak değiştirmek için kullanılan bir bypass TAP olarak da adlandırılır, bu da tam optik iletimi güvence altına alır.
Nerede kullanılıyor?
A: Genellikle ağ kesintilerini önlemek, ağı korumak veya optik telekomünikasyonda ağ sistemini kontrol etmek için kullanılır.
Demiryolu iletişim sistemleri, fabrika otomasyonu ve güç istasyonları gibi halka veya doğrusal lif ağ mimarilerinde kullanılabilir.
Optik bypass üniteleriniz farklı anahtarlarla çalışabilir mi?
Cevap: Evet, bu cihaz optik iletim seviyesinde ve herhangi bir ağ protokolünü içermiyor.
Farklı optik hızların herhangi bir anahtarıyla çalışabilir ((100M / 1G / 2.5G / 10G / 25G / 40G / 100G).
Dış bypass anahtarının uygulanması
- Metropol Bölge Ağı (MAN)
- Laboratuvar Araştırması ve Geliştirme
- Sistem İzleme
- Ekle/sökle multipleksin dinamik konfigürasyonu
Fiber bypass anahtarının bağlantısı
Yorumlar
- Fiber Bypass, fiber optik anahtarla güç kaynağını paylaşır.
- Fiber Bypass, kaskad veya halka ağ ortamlarında olabilir.
- Fiber Bypass, güç kapalı koruma cihazıdır ve optik fiber sadece ekipman güç kapalıyken açılabilir.
LED durumu
- PWR: Cihazın güç göstergesi
- Açık: Güç normal, Kapalı: Güç kapalı/yanlış
- SW1: Atlama operasyonu durum göstergesi 1
- SW2: Atlama çalışma durumu göstergesi 2
- Bir set optik anahtarlar: SW1 veya SW2 gösterge (Random) yakılacak
- İki set optik anahtarlar: SW1 ve SW2 aynı anda yakılır
Sipariş Seçeneği
| Model adı |
Optik Bağlantı |
Optik Model |
| OM-FBS-22-SLC |
4*LC |
Tek Mod |
| OM-FBS-22-MLC |
4*LC |
Çoklu Mod |
| OM-FBS-44-SLC |
8*LC |
Tek Mod |
| OM-FBS-44-MLC |
8*LC |
Çoklu Mod |
Genel Sorgu
MOQ nedir?
Çift başına 1 adet.
Birçok model için stokumuz var, test için örnek göndermek kolaydır.
İndirim yapabilir miyim?
Evet ve genelde miktar ve örnek testinden sonra yapılır.
Garanti süreniz nedir?
Ticari modeller içinfiber Ethernet medya dönüştürücüya daFiber optik PoE anahtarı, 1 yıl.
Endüstriyel kalite ürünler için 3 yıldır.
Eğer modeller Olycom şirketindense ömür boyu teknik destek veriyoruz.
Kendi ambalaj kutumu alabilir miyim?
Evet, standart ambalaj kutusunda Çin harfleri ya da logo yok.
Kendi versiyonunuzu özelleştirmek sorun değil. Logo, model adı ya da sloganlar gibi.

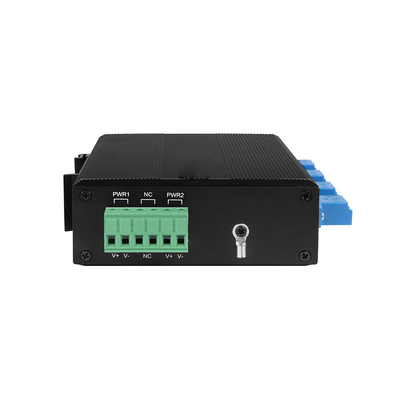

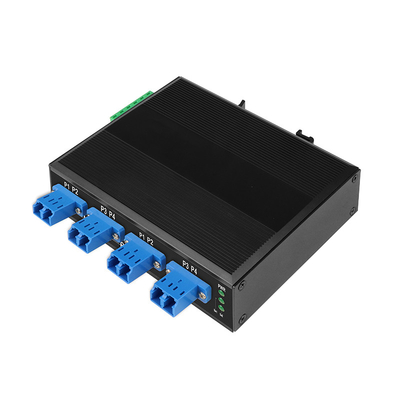

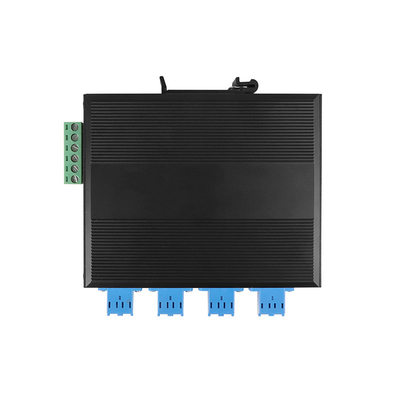

Endüstriyel fiber bypass'ın gerçek fotoğrafı
