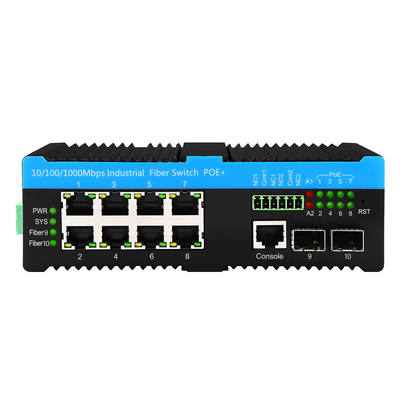

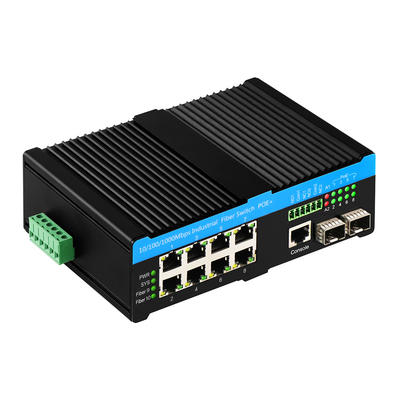

Olycom 8 Port PoE++ Ağ Gigabit Yönetilen Değiştirici
90 Watt PoE Değiştiricisinin Ana Özellikleri
- 8 x 10/100/1000Mbps otomatik algılayıcı RJ45 portları, Otomatik MDI/MDIX desteği
- 2 x 100/1000/2500Mbps SFP fiber portları, yönetim için 1 x CONSOLE portlarıIEEE 802.3af/at/bt (15.4W/30W/60W/90W) 1 ~ 8 RJ45 portlarına güç, 720W bütçesi
- POE yönetimini destekle, POE bağlantı noktalarını etkinleştir / devre dışı bırak, POE güç açma gecikmesini ve POE çıkış gücünü ayarla
- Gerilim, akım, güç ve PD seviyesinin gerçek zamanlı görüntülenmesi
- Destek röle alarmı çıkışı ve alarm durumu ışık göstergesi ((2 yol kuru temas)
- 6KV Ethernet dalgalanma koruması, sert dış ortamlara uyarlanır
Poe anahtarı sertleştirme özellikleri
| Ürün Adı |
10/100/1000Mbps Yönetilen Endüstriyel POE Fiber Switch ((2F+8TP) |
| Liman |
2 x 1000Mpbs SFP portu, 1G/2.5G her ikisi de destekleyici
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km;
MM: 1310nm, 2km; 850nm, 500 metre
8x10/100/1000M UTP RJ45 ((MDI/MDIX otomatik algılama desteği)
|
| Standart |
IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
| VLAND ID |
4096 |
| Jumbo Çerçeve |
9.6KB |
| MAC Adres Tablosu Boyutu |
8K |
| Değiştirme özellikleri |
İletişim modu: Depolama ve iletme
Sistem bant genişliği: 26Gbps (trafik sıkışıklığı olmayan)
|
| Ağ medyaları |
10BASE-T: CAT3, CAT4, CAT5 korunmamış bükülmüş çift ((≤100m)
100/1000BASE-TX: CAT5 veya daha yüksek korumalı bükülmüş çift ((≤100m)
SFP portu, iletim mesafesi: 20Km, 40Km, 60Km, 80Km, 100Km
|
| LED |
Güç, ağ, fiber |
| Güç kaynağı |
POE güç kaynağı giriş voltajı: 48V (max 57V)
Tek PoE güç kaynağı çıkış gücü: 90W (port 1~8)
Toplam bütçe: 720W
PoE çıkış voltajı: 48V
|
| Çevre |
Çalışma sıcaklığı: -40°75°C
Depolama sıcaklığı: -40°C-85°C
Çalışma nemliği: 10%~90%, yoğunlaşmayan
Depolama nemliği: %10~95, yoğunlaşmayan
|
| Endüstri Standartları |
ESD: IEC61000-4-2, ±15KV hava, ±6KV temas
EFT: IEC61000-4-4, Genel ±6KV
Akım: IEC61000-4-5, Diferansiyel ±2KV, Genel±6KV
|
|
Sertifikasyon
|
CE-EMC: EN 55032:2015+AC:2016+A1:2020+A11:2020
EN 55035:2017+A11:2020/EN IEC 61000-3-2:2019/A1:2021
EN 61000-3-3:2013/A2:2021/AC:2022
CE-LVD: EN IEC 62368-1:2020+A11:2020
FCC: 47 CFR FCC Part 15 Subpart B ((B Sınıfı) ANSI C63.4:2014
|
| Mekanik bilgi |
Kabuk: Dalgalanmış metal kabuk
Güvenlik sınıfı: IP40
Boyut: 165 x 112 x 45.5mm
Montaj yöntemi: Din ray montajı
|
| Garanti |
1 yıl içinde değiştirme; 3 yıl onarım |
Yönetim
- STP, RSTP, MSTP, ITU-T G.8032 Ethernet Koruma Halkasını Destekle ((EPR)
- Destek Qos, ulaşım sınıflandırması Qos, Cos, bant genişliği kontrolü ((girin/çıkış yönü), fırtına bastırma,farklı hizmetler
- Destek IEEE802.1q VLAN,VLAN portu,Mac tabanlı VLAN,IP alt ağ VLAN, Protokol VLAN,VLAN dönüştürücü, MVR
- IGMP desteği ajanı raporu, MLD casusluğu.
- Güvenlik: port ve Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2 tabanlı
- CLI, Web yönetimi, SNMP v1/v2c/v3, Telnet gibi Cisco® desteği
- RMON, MIB II, ayna görüntüsü, olay günlüğü, DNS, NTP/SNTP, IEEE802.1ab LLDP desteği
- IPV6 Telnet sunucusu /ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP,TFTP, QoS, ACL desteği
90W BT PoE anahtarının uygulanması
Sık Sorulan Sorular
- Maks 720W POE bütçesi, her Ethernet portu POE'yi af/at/bt destekliyor
Yönetim aracılığıyla POE çıkışını ayarlamak OK.
Örneğin, bir testte Ethernet portunu 1~8 POE bt 90W yapabilirsiniz.
Başka birinde, port 1 ~ 4 POE bt 90W ve port 5 ~ 8 POE 30W veya POE olmadan.
Genellikle gerçek uygulamada POE çıkışlarının 4 katmanı vardır.
15.4W/30W/60W/90W, hepsi desteklenir ve yönetim yoluyla ayarlanabilir.
POE çalışırken yeşil.
POE devre dışı bırakıldığında.
- 2 alarm bağlantı noktası ile herhangi 2 bağlantı noktasının çalışma durumunu izlemek için kullanılır
Yönetim aracılığıyla herhangi 2 portu ((fiber veya Ethernet) izlemek OK.
Yukarıdaki örnekte olduğu gibi, yönetim port kombinasyonunu ayarlamanıza izin verir.
Örneğin, bir alarm kurulumunda Ethernet 5 bağlantısı, diğeri ise fiber 1 bağlantısı vardır.
Bu durumda, eğer Ethernet 6 bağlantısı kapalı ise, alarm bağlantısı yanıt vermez.
Kurulumun başka bir yolu tüm portları tıklatmak ((fiber/Ethernet), aşağıdaki arayüzüne bak
Herhangi bir bağlantı kapısı kapandığında, alarm kapısı kırmızıya döner.
Bu STP veya ERPS üzerinden yapılandırılabilir.
2-SFP halkasına dayalı ((en temel format)
Bir döngüde 6-7 düğme STP çınlaması yaparsa iyi olur.
ERPS'de ise sayısız.
8 UTP bağlantı noktası için PD cihazlarına sürekli POE ++ güç sağlayabilir (kombo bağlantı noktası hariç).
Bu, tam yük altında ise en az 15A güç kaynağı gerektirir ((48V * 15A = 720W).
Ama gerçek uygulamada, çok fazla güç aç cihazı tek bir düğmeye bağlamayı önermiyoruz, bu istikrarı etkileyecektir.
