4 Port 10/100/1000Mbps Yönetilmeyen Ethernet Değiştiricisi
Gigabit ağ anahtarının genel görünümü
- IEEE802.3z/AB 1000Mbps 4 portlu Gigabit Ethernet Switches, 10/100/1000Base-T ve 1000Base-SX/LX gibi ağ bağlantısı ve geçiş için iki tür ortamı destekler.
- Değiştirici, sorunsuz çalışmak için iki tip segment bağlayan bir anahtar denetleyici ve tampon belleği ile tasarlanmıştır.
- Switch'in 2 RJ45 portu 10/100/1000Base-T ve 2 SFP portu 1000Base-T/SX/LX var. Tüm 10/100/1000 Mbps RJ45 portları Half veya Full Duplex modlarını destekler.
- Tüm SFP portları yalnızca 1000Mbps ve Tam Dupleks modlarını destekler.
- Dış güç ünitesi ile iyi bir istikrar ve güvenilirlik sağlar.
LED fiber optik Ethernet anahtarının açıklaması

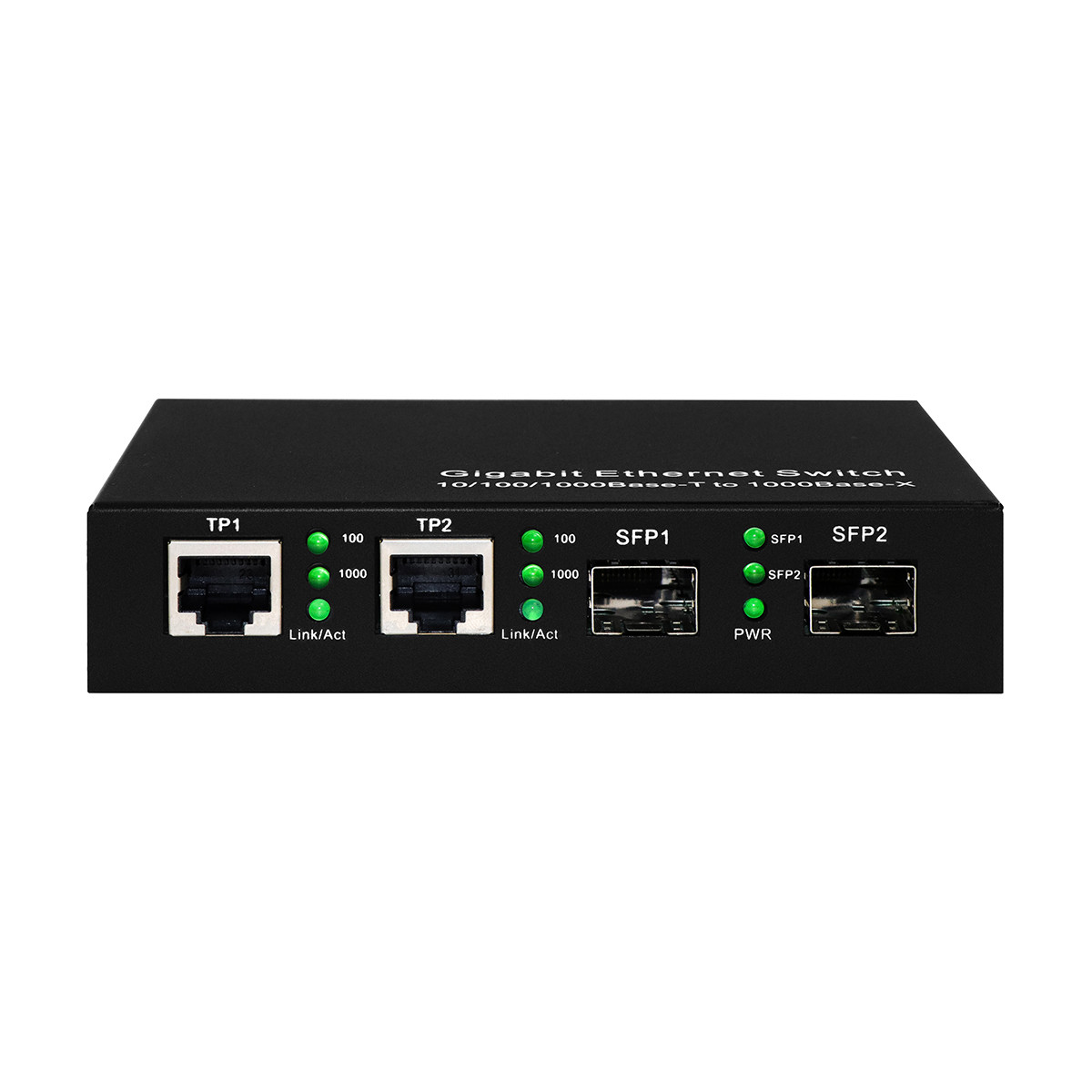

4 portlu Gigabit Ethernet anahtarının ön görünümünde 3×3 LED var.
| 100 |
TP1/TP2 hızı 100Mbps olduğunda yanıyor |
| 1000 |
TP1/TP2 hızı 1000Mbps olduğunda yanıyor |
| Bağlantı / Eylem |
TP1/TP2 bağlantısı iyi olduğunda yanıyor.
TP1/TP2 verileri iletildiğinde yanıp söner.
|
| SFP1 |
SFP1 bağlantısı iyi olduğunda yanıyor.
SFP1 verileri iletildiğinde yanıp söner.
|
| SFP2 |
SFP2 bağlantısı iyi olduğunda yanıyor.
SFP2 verileri iletildiğinde yanıp söner.
|
| PWR |
+5V güç geldiğinde yanıyor. |
SFP Modülü Fiber Optic Teknik Spesifikasyonu
| |
1000Base-SX |
1000Base-LX-20 |
| Bağlantı tipi |
LC |
LC |
| Elyaf türü |
Çok modlu |
Tek mod |
| Dalga boyu |
850nm |
1310nm |
| Maksimum mesafe |
62.5μm: 224m
50μm: 550m
|
20 km. |
| Min TX PWR |
-12.0 dBm |
-11.0dBm |
| Max TX PWR |
-6.0 dBm |
-5.0 dBm |
| Duyarlılık |
< -19dBm |
< -22dBm |
| Bağlantı Bütçesi |
7.0dBm |
11.0dBm
|
Gigabit Ethernet anahtarının teknik özelliği
Dört Portlu Gigabit Ethernet Değiştiricisi aşağıdaki standartlara uygun:
Standartlar: IEEE 802.3z/AB 10/1001000Base-T/1000Base-SX/LX/ZX
UTP Kablosu: 100 metreye kadar olan Cat.5e veya Cat.6 kablosu.
Fiber Kablo: 1000SX: 50/125,62.5/125μm çok mod/1000LX/ZX: 8/125, 9/125μm tek mod.
Veri aktarım hızı: RJ45 portu: 10M, 100M, 1000Mbps/SFP: 1000Mbps hızı.
LED göstergeler: TP 100, TP 1000, TP Link/Act, SFP1, SFP2, PWR
Duplex Modları: RJ45 portu: Tam/Yarı Duplex/Automatik müzakere
SFP: tam çift yönlü mod
Güç gereksinimi: 220V ((170-260V) AC,50Hz veya DC48V
Çevre sıcaklığı: 0 ∼ 50°C
Nem: % 5 ̇ % 90
Boyut: 27*123*85mm ((H×W×D)
4 portlu Gigabit Switch'i yükle
- Bir SFP modülünü anahtardaki SFP kafesine bağlayın.
- Fiber bağlantıları eşleştirilmelidir: alıcı soket için iletme soketi.
- TP ağ cihazından bir UTP kablosunu anahtarın RJ45 bağlantı noktasına bağlayın.

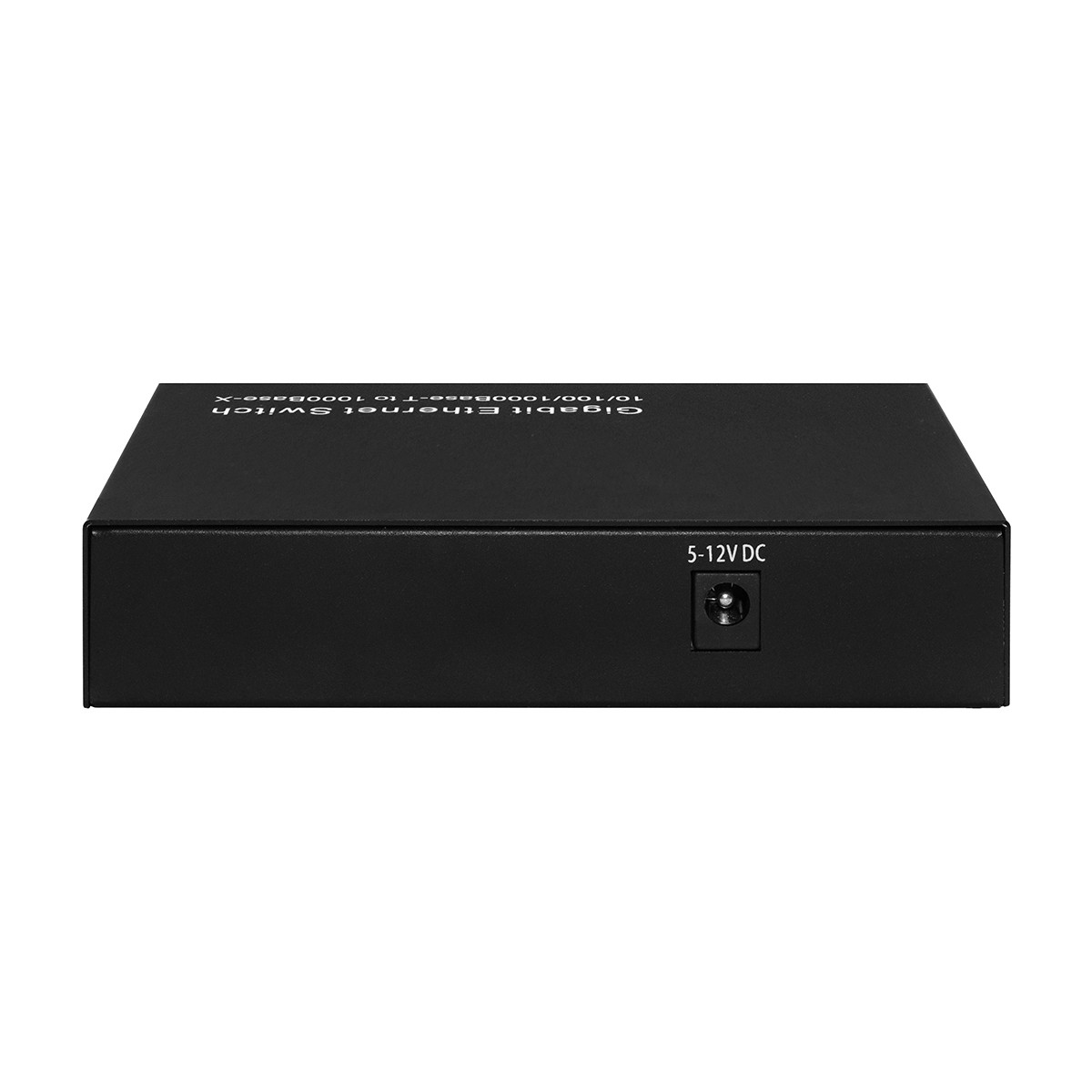

- Güç adaptörünü anahtarla bağlayın ve Güç LED'nin yanıp yanmadığını kontrol edin.
Kontrol listesi
Switch'i yüklemeden önce paketin aşağıdakileri içerdiğini kontrol edin:
- 4 portlu TP-SFP Gigabit Switch.
- AC-DC güç adaptörü.
- Kullanıcı Kılavuzu.
Yukarıda belirtilen eşyalardan herhangi biri kayıp veya hasarlı ise lütfen satış temsilcinizi derhal bilgilendirin.
Sık Sorulan Sorular
1İndirim yapabilir miyim?
Evet ve genelde miktar ve örnek testinden sonra yapılır.
2Garanti süreniz nedir?
Ticari modeller içinfiber Ethernet medya dönüştürücüya daFiber optik PoE anahtarı, 1 yıl.
Endüstriyel kalite ürünler için 3 yıldır.
Eğer modeller Olycom şirketindense ömür boyu teknik destek veriyoruz.
3Kendi paket kutumu alabilir miyim?
Evet, standart ambalaj kutusunda Çin harfleri ya da logo yok.
Kendi versiyonunuzu özelleştirmek sorun değil. Logo, model adı ya da sloganlar gibi.

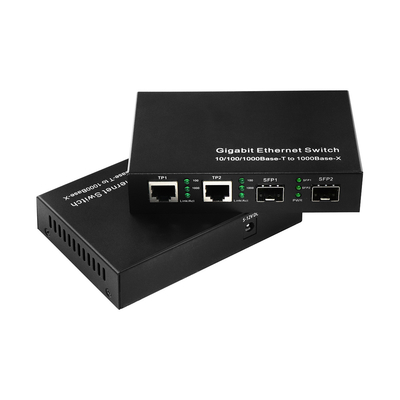

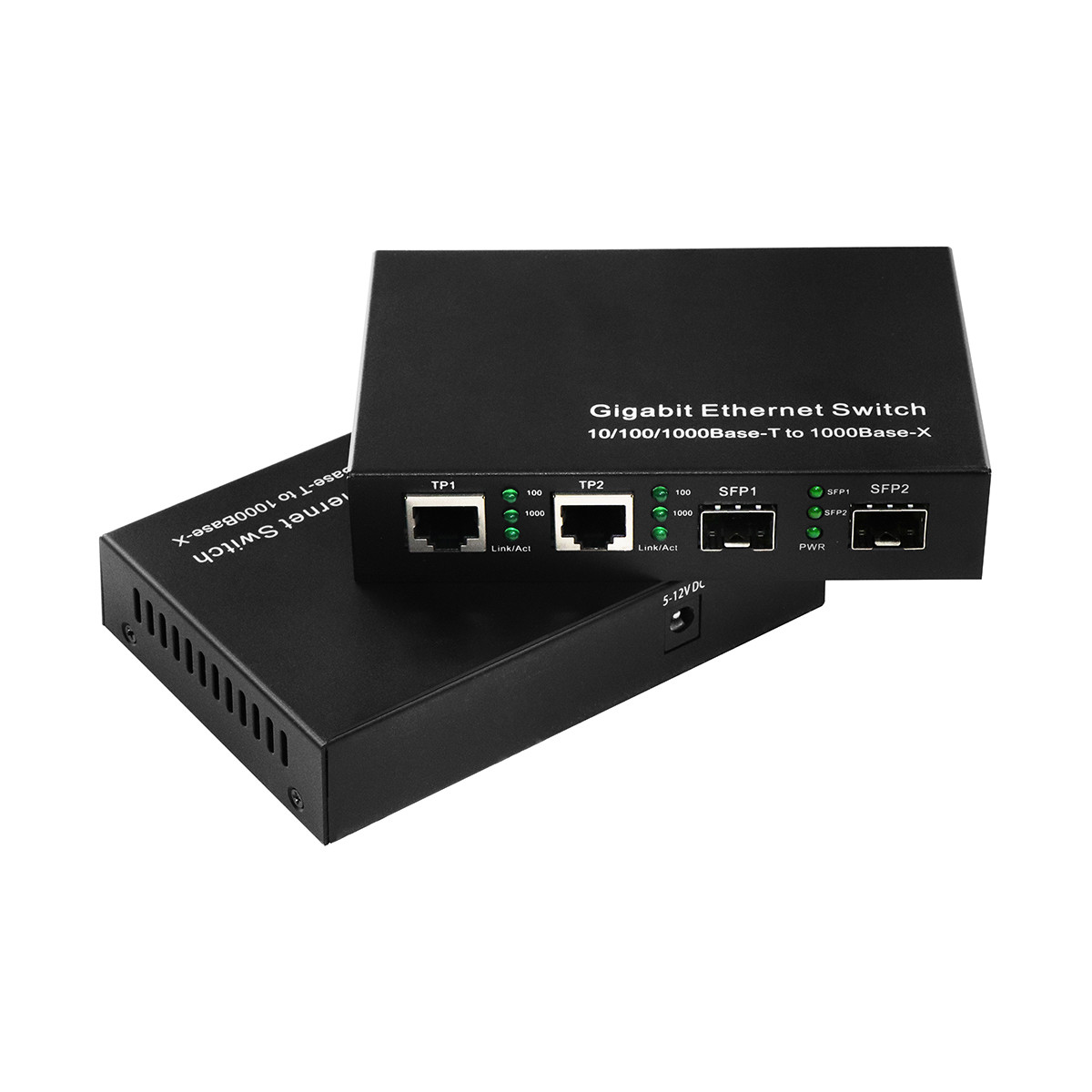

Daha Fazla Ürün Fotoğrafları
