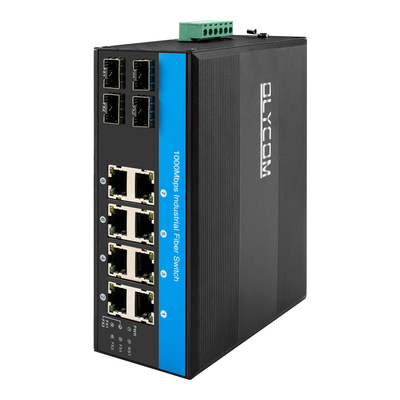

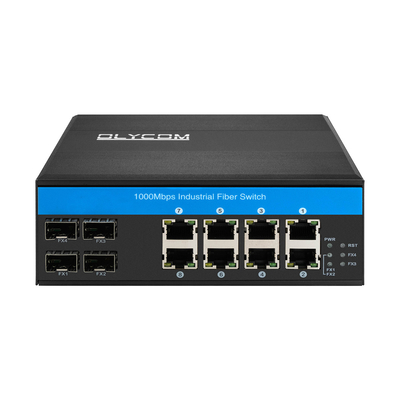

Olycom 8-Port Endüstriyel Gigabit Fiber Switch
Yönetilmeyen Ağ Anahtarının Temel Özellikleri
- 4x1000Mbps SFP fiber portu
- 8x10/100/1000Mbps Otomatik algılamalı RJ45, 1~8 portta IEEE 802.3af/at gücü
- 6KV Ethernet dalgalanma koruması, zorlu bir dış ortama uyum sağlar
- Otomatik MDI/MDIX'i destekler
- Akış kontrol modu: IEEE 802.3x standardı ile tam çift yönlü, Geri basınç standardı ile yarım çift yönlü
- IEEE 802.3 10Base-T ve IEEE 802.3u 100Base-TX uyumlu
- DIN rayı veya Duvara montaj
- FCC ve CE standartlarına uygundur
- Bir depola ve iletme anahtarlama mekanizması
- Çalışma ortam sıcaklığı: -40°C～75°C
IP Gözetimi, rüzgar, elektrik, metro PIS, montaj otomasyonu, güç SCADA, atık su arıtma, metalurji, akıllı ulaşım, demiryolu taşımacılığı, askeri ve diğer endüstriler için ideal bir çözümdür
Fiber Optik Anahtarın Özellikleri
| Ürün Adı |
10/100/1000Mbps Endüstriyel Fiber Switch(4F+8TP) |
| Model No. |
IM-FS480GE |
| Port |
4x1000M SFP Fiber
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500 metre
8x10/100/1000M UTP RJ45(MDI/MDIX otomatik algılamayı destekler)

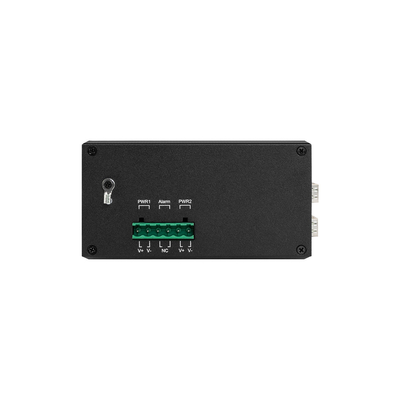

1x6-PIN Güç Terminal Bloğu
|
| Protokol |
IEEE 802.3(10Base-T)
IEEE 802.3u(100Base-TX)
IEEE 802.3ab(1000Base-TX)
|
| Anahtarlama Özellikleri |
İletim modu: depolama ve iletme
İletme gecikmesi: <10us
Sistem bant genişliği: 24Gbps (trafik sıkışıklığı yok)
MAC: 4K
Paket tampon boyutu: 1.75Mb
|
| Ağ Ortamı |
10BASE-T: CAT3, CAT4, CAT5 korumasız bükümlü çift(≤100m)
100/1000BASE-TX: CAT5 veya üzeri korumalı bükümlü çift(≤100m)
|
| LED'ler |
Güç, Fiber, Ağ, PoE
PWR: Güç
Fiber: FX1, FX2, FX3, FX4
Açık: iletim normal
Kapalı: iletim normal DEĞİL (arızalı optik modül veya bağlantı kesildi)
Bakır turuncu: PoE göstergesi
Açık: PoE çalışıyor
Kapalı: PoE çalışmıyor veya bu, PoE Olmayan bir cihaz
Bakır yeşili: Hız göstergesi
Açık: iletim hızı 1000Mbps
Yanıp sönüyor: iletimde
Kapalı: Bağlantı kesildi veya çalışma hızı 10/100Mbps
|
| Güç Tüketimi |
PoE olmadan tam yükleme≤5W |
| Güç Kaynağı |
Yedekli DC12V~DC52V girişi, tipik olarak DC12V/DC24V/DC48V
Ters bağlantı: destek
|
| Çevre |
Çalışma sıcaklığı: -40°C～75°C
Depolama sıcaklığı: -40°C～85°C
Çalışma nemi: %10～90%, yoğuşmasız
Depolama nemi: %10～95%, yoğuşmasız
|
| Endüstri Standartları |
ESD: IEC61000-4-2, ±15KV hava, ±6KV temas
EFT: IEC61000-4-4, Genel ±6KV
Dalgalanma: IEC61000-4-5, Diferansiyel ±2KV, Ortak±6KV
|
| Sertifikasyon |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Bölüm 15 Alt Bölüm B(Sınıf B) ANSI C63.4: 2014
|
| Mekanik bilgiler |
Kabuk: Oluklu metal kabuk, IP40 sınıf seviyesi
Boyut: 158*115*60mm
Montaj yöntemi: Din-rayı/Duvara montaj
Ağırlık: 0.75Kg/0.9Kg(Net/Brüt)
|
| Garanti |
3 yıl, ömür boyu teknik destek |
Kalite Güvencesi
- Kesinlikle eski ve yenilenmiş malzemeler kullanmıyoruz.
- Seri üretime geçmeden önce her zaman bir üretim öncesi numune;
- Profesyonel mühendisler kaliteyi kontrol eder.
- Tüm ürünler CE, FCC, ROHS ve diğer sertifikaları geçmiştir
- Sevkiyattan önce her zaman son Kontrol
Fiber Switch'in Paket Listesi
Kullanım Kılavuzu *1 adet
8 Port Endüstriyel Optik Switch *1 adet
Garanti Kartı *1 adet
Not
Aksesuarlar (DIN rayı braketi, optik modül, güç kaynağı, yama kablosu, ağ kablosu vb.) ambalaj kutusuna dahil DEĞİLDİR, lütfen bunları kendiniz hazırlayın veya bizden bir bütün set satın alın
Nakliye kutusu bilgileri
Ürün boyutu: 15.8*11.5*6cm
İç kutu boyutu: 25.3*20.8*8cm
Ürün ağırlığı: 0.75Kg
Ambalaj ağırlığı: 0.9Kg
Ana kutu boyutu: 55.5*40*41cm
Ambalaj miktarı: 20 Adet
Ambalaj ağırlığı: 20Kg
Gigabit LAN Switch'in Uygulaması
Aksesuarlar
| Endüstriyel Optik Modül |
| OSPL1G05D |
1000BASE-SX |
| OSPL1G06D |
1000BASE-SX(1310nm) |
| OSPL1G20D |
1000BASE-LX |
| OSPL1G40D |
1000BASE-EX |
| OSBL1G20D-35 |
1000BASE-BX-U(TX 1310 RX1550) |
| OSBL1G20D-53 |
1000BASE-BX-D(TX 1550 RX1310) |
| Endüstriyel DIN Güç Kaynağı |
| IM-DAC220/DC12V1.67A |
AC220V - DC12V1.67A, -30℃～70℃ |
| IM-DAC220/DC24V1A |
AC220V - DC24V1A, -30℃～70℃ |
SSS
1, Hangi çipe dayanıyor?
Olycom: Realtek
2, Özelleştirebilir miyim?
Olycom: Evet
Logo, model adı, etiket, PVC maske ve ürün parçaları (montaj kiti, güç terminal bloğu vb.) gibi OEM hizmetlerini destekliyoruz
3, Yönetiliyor mu?
Olycom: Hayır
Sadece tak ve çalıştır, ancak yönetilen bir modelimiz var (IM-FS480GM)
