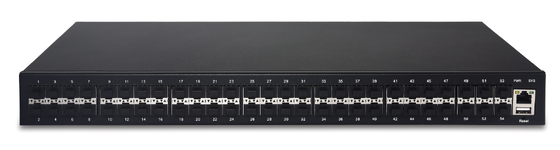

48 portlu Gigabit Ethernet L3 Yönetilen Değiştirici
Açıklama
IM6X48S-GW endüstriyel ürünlerin tasarımını ve malzemelerini tam olarak takip eder, kabuk 19 inçlik raf tasarımı, DC37-75V/AC100-240V çift güç kaynağı yedekliği ve diğer teknolojileri benimser,Güçlü yönetim fonksiyonlarını destekler, sistem yönetimi, kapsamlı Katman 2 yönetim fonksiyonları, Katman 3 yönlendirme yönetimi, QOS kuyruğu yönetimi dahil,Kapsamlı ağ güvenlik yönetimi ve izleme ve bakım yönetimiEndüstriyel sınıf 3 ESD koruması, akıllı ulaşım, dış mekan gözetimi, endüstriyel ağlar,Güvenli şehirler ve diğer zorlu ortamlar.
Spesifikasyon
|
I/O arayüzü
|
|
Güç
|
AC 100-240 V
|
|
Ethernet
|
48*1000 Mbps SFP bağlantısı
6 * 10G SFP+ fiber port
1*Konsol portu
1*USB 2.0 depolama portu
|
|
Performans
|
|
Bant genişliği
|
216Gbps (kilitleme)
|
|
Paket Gönderme oranı
|
160.7Mpps
|
|
Paket tamponu
|
16Mbit
|
|
MAC Adresi
|
32K.
|
|
Jumbo Çerçeve
|
12K.
|
|
Aktarım Kipi
|
Depolama ve iletme
|
|
Standart
|
|
Ağ protokolü
|
IEEE802.3: 10Base-T
IEEE 802.3i 10BASE-T Ethernet
IEEE 802.3u 100BASE-TX/FX
IEEE 802.3ab 1000BASE-T
IEEE 802.3z 1000BASE-X
IEEE 802.3ae 10GBASE-SR/LR IEEE 802.3av GVRP
IEEE 802.3x Akış kontrolü
IEEE 802.3ad Bağlantı Toplama
IEEE 802.1v Protokolü VLAN
IEEE 802.1d Spanning Tree Protokolü (STP)
IEEE 802.1s Hızlı Çaplama Ağacı (RSTP)
IEEE 802.1w Multiple Spanning Tree (MSTP)
IEEE 802.1q VLAN'lar / VLAN etiketleme
IEEE 802.1x Ağ Giriş Güvenliği
IEEE 802.1p QoS
|
|
Endüstri Standartı
|
EMS: EN61000-4-2 (ESD),
EN61000-4-5 (Süren)
|
|
Ağ Ortalaması
|
10BASE-T: UTP kategorisi 3, 4, 5 kablosu (en fazla 100m)
100BASE-TX/1000Base-T: UTP kategorisi 5, 5e veya üstü kablo (en fazla 100m) 1000BASE-X: MMF, SMF
10GBASE-LR
10GBASE-SR
|
|
Optik özellikleri
|
Çoklu mod:850/1310nm (0-2KM)
Tek mod:1310/1550/1490nm ((0-120KM)
|
|
Koruma
|
|
Güvenlik Sertifikası
|
CE, FCC, RoHS
|
|
Çevre
|
|
Çalışma ortamı
|
Çalışma sıcaklığı:-10 ~ 50 °C
Depolama sıcaklığı: -40 ~ 70 °C
Çalışma Nemliği :10% ~ 90%, yoğunlaşmayan
Depolama sıcaklığı:5% ~ 90%, yoğunlaşmayan
|
|
İfade
|
|
LED göstergeler
|
PWR,SYS,Link,ACT
|
|
Mekanik
|
|
Yapı Boyutu
|
Ürün Boyutu:440*280*45mm
Ürün Brüt Ağırlığı:5Kg
|
|
Güç Voltajı
|
AC100-240V 50-60HZ
|
|
Maksimum Güç
|
60W
|
|
Paket Listesi
|
Ethernet anahtarı: 1 Set, Kullanım kılavuzu: 1 PCS, Sertifika: 1 PCS, Güç kablosu: 1 PCS
|
Yazılım Fonksiyonu
|
L3 Özellikleri
|
-L3 Routing
*128 IPv4 Arayüzü girişleri
*256 IPv4 Statik Yönlendirme girişleri
*8K IPv4 Dinamik Routing girişleri
- RIP v1, v2
-OSPF v1, v2, V3
- IGMP v1, v2, v3
|
- Çoklu Yayın Yönlendirmesi
*Statik çoklu yayın yolu
- ARP vekili.
- DHCP Sunucu/Rele
- VRRP.
- BFD.
- PIM.
|
|
L2 Özellikleri
|
- Bağlantı Toplama
*statik bağlantı toplama
*802.3ad LACP
*Her grupta 8 liman içeren en fazla 64 toplama grubu
- Spanning Ağacı Protokolü
*802.1D STP
*802.1w RSTP
*802.1s MSTP
*32 MSTP örneği
* STP Güvenliği: Loop geri algılama, TC Koruma, BPDU Filtre / Koruma, Kök Koruma
|
- Loopback algılama.
- Akış kontrolü.
*802.3x Akış Kontrolü
- Liman Yansıtıcı
# Birbirine #
* Çok kişiye bir
*Akış Bazası
*Tx/Rx/İkisi de
- LLDP, LLDP-MED
|
|
L2 Çoklu Yayın
|
-1024 IGMP grupları
- IGMP'nin gözü önünde.
* IGMP v1/v2/v3 Snooping
* IGMP Hızlı İzin
*MVR
* IGMP Snooping Querier
*Sınırlı IP çoklu yayın
*Statik çoklu yayın yönlendirmesi
|
-MLD Snooping
*MLD v1/v2 Snooping
*MLD Snooping Querier
* Hızlı ayrılma
*Sınırlı IP çoklu yayın
*Statik çoklu yayın yönlendirmesi
|
|
VLAN
|
- VLAN Grubu
* 4K VLAN Grupları
-802.1Q etiketi VLAN
- MAC VLAN
- VLAN protokolü
|
- VLAN VPN (QinQ)
- GVRP.
- Özel VLAN.
|
|
QoS
|
- Hizmet sınıfı.
*Liman önceliği
*802.1p CoS/DSCP önceliği
*8 Öncelik kuyruğu
* Kuyruk Zamanlaması Modu
- Bant genişliği kontrolü.
*Liman/Akış tabanlı Sıralama Sınırı
* Fırtına Kontrolü
|
- Farklı hizmet.
*Diffserv sınıfı
* Farklı Hizmet Politikası
*Diffserv Servisi
- Otomatik VoIP.
- Sesli VLAN
|
|
ACL
|
- 3328 girişi destekler
- MAC ACL.
* Kaynak MAC
* Varış noktası MAC
* VLAN kimliği
* Kullanıcı önceliği
*EtherType
- Standart IP ACL
* Kaynak IP
*Destinasyon IP
- Zaman tabanlı ACL
|
- Genişletilmiş IP ACL
* Kaynak IP
*Destinasyon IP
*Parçacık
* IP Protokolü
*TCP bayrağı
*TCP/UDP Port
*DSCP/IP TOS
|
|
Güvenlik
|
- AAA.
- DHCP'yi araştırıyorum.
-IP-MAC-Port Bağlantısı:En fazla 32768 giriş
-ARP Denetimi:En fazla 32768 giriş
-IP Kaynak Koruyucusu: 1020'ye kadar giriş
-Statik/Dinamik Liman Güvenliği
- Port başına en fazla 64 MAC adresi
- Yayın/Çeşitli Yayın/Tek Yayın Fırtına Kontrolü.
*Kbps/ oran/pps kontrol modu
-IP / Port / MAC tabanlı erişim kontrolü
- DoS Defend
|
-802.1X
*Liman tabanlı kimlik doğrulama
*MAC(Host) tabanlı kimlik doğrulama
* Misafir VLAN
*Radius kimlik doğrulama ve sorumluluk desteği
- Liman İzolasyonu.
-MAC Filtreleme
- SSLv3/TLS1 ile HTTPS üzerinden güvenli web yönetimi.0
- SSHv1/SSHv2 ile Güvenli Komut Satırı Arayüzü (CLI) yönetimi
|
|
Yönetim
|
- Web tabanlı GUI
- Komut Satırı Arayüzü (CLI) konsol bağlantı noktası telnet üzerinden
- SNMPv1/v2c/v3
- SNMP Tuzak/Bilgi
-RMON 1,2,39 grup)
- DHCP Seçeneği82
|
-CPU izleme
- Kablo Diagnostiği.
- Erişim Kontrolü.
-SNTP.
- Sistem Günlüğü.
-Çift görüntü.
-IPv6 Yönetimi
- HTTP/TFTP Dosya Transfer
|
|
MIBs
|
-MIB II (RFC1213)
- Arayüz MIB (RFC2233)
-Ethernet Arayüzü MIB (RFC1643)
- Köprü MIB (RFC1493)
-P/Q-Bridge MIB (RFC2674)
-RMON MIB (RFC2819)
|
-RMON2 MIB (RFC2021)
-Radius Muhasebe Müşteri MIB (RFC2620)
-Radius kimlik doğrulama istemcisi MIB (RFC2618)
- Uzakdan çağrı, izleme MIB (RFC2925)
|
Temel Özellikler
- 6 x 10G SFP+ fiber portları, 48 x 100/1000Mbps SFP fiber portları, 1 x Konsol Portları;
- WEB/HTTP/HTTPS/SSH/Telnet/SNMP/CLI/CONSOLE/ROM çeşitlendirilmiş yönetim ve bakım yöntemlerini desteklemek
- IPV4/IPV6 ağ yönetimi arayüzü ve ağ komşu yönetimi desteği
- Destek DHCP sunucusu, DHCPL2/L3 röle ajanı, DHCPV6 hizmeti
- DNS makine ve istemci yapılandırması yönetimini destekle
- SNMP V1/V2C/V3 ve Trap mesaj konfigürasyon yönetimini destekle
- LLDP ve LLDP-MED yapılandırma yönetimini desteklemek, ISDP yapılandırma yönetimi
- Değişim zamanlama planı yönetimini destekle
- Destekli port modu, port bant genişliği hız sınırı, hız kontrolü, akış kontrolü ve diğer yönetim, port durumu bilgisi panelini göster
- 8 grup statik ve dinamik lacp toplama desteği
- Tek yayın / çok yayın / yayın fırtına bastırma desteği
- STP/RSTP/MSTP üretim ağacı protokolü ve döngü koruma protokolünü destekle, CST ve MST yapılandırmasını destekle, ikinci katman döngüsünü ortadan kaldır ve bağlantı yedeklemesini gerçekleştir
- Port VLAN, IEEE 802.1Q VLAN, Ses VLAN, VLAN çift etiket QinQ yapılandırmasını destekler.
- Destek MAC adresi yaşlanmasını ve statik MAC adresi yapılandırmasını
- IGMP ve MVR çoklu yayın protokollerini destekler, IGMP Snooping / MLD Snooping'i destekler ve çok uçlu yüksek çözünürlüklü video izleme ve video konferans erişim ihtiyaçlarını karşılar.
- Otomatik VoIP ve UDLD port yapılandırmasını destekle
- IP yönlendirme ve L3 port yönlendirme yönetimini destekle
- ARP/RIP/OSPF/OSPFV3/BGP/Router Discovery/VRRP/Rout-Map/BFD/IGMP/PIM üç katmanlı yönlendirmeyi destekler
- QOS 802.1P ve IP DSCP önceliğini destekle, port kuyruğu yönetimi
- Sınıf Görünümü/Yöntem Görünümü/IPv6 Sınıf Görünümü dahil olmak üzere Diffserv farklılaştırılmış hizmet kalitesi yönetimini destekle
- Radius/TACACS+ sunucu ve 802.1x/Enable level/HTTP/HTTPs/Dot1x kimlik doğrulama desteği
- DOS saldırılarını önlemek için yapılandırma yönetimini destekle
- Port erişim güvenlik yönetimi yapılandırmasını ve durum sorgusunu destekle
- IGMP Snooping/IPSG/dinamik ARP denetimine dayalı bağlantı noktası IP güvenlik yönetimini destekle
- IPV4/IPV6/MAC bağlamalarının ACL yönetimini destekle
- Destek sistem günlüğü/port istatistikleri/port bağlantısı/port kablosu testi/SFP optik modülü bilgileri/EAP paket izleme yönetimi
- Değiştiricinin yeniden başlatılmasını / sıfırlanmasını / sabit yükseltmesini / yapılandırmayı ithal / ihraç / IMG çift sabit yazılım yönetimi / IP tanısı / Çin ve İngilizce yazılım değişimi
- Değiştirici donanım modülü/CPU sıcaklık sistemi işgal görünümü, destek yazılım fonksiyonu ayarları ve SNTP zaman ayarları
- Kullanıcılar, güç göstergesi (PWR), sistem çalışma göstergesi (SYS), port durumu göstergesi (Link, L / A) aracılığıyla ekipmanın çalışma durumunu kolayca anlayabilirler.
Başvurular
1Metropolitan Optical Broadband & Operator Networks (Metropolitan optik geniş bant ve operatör ağları)
Telekom operatörleri, kablolu televizyon şirketleri ve sistem entegratörleri için metro optik iletim ağları, bel fiber erişim ağları ve operatör özel geniş bant ağları oluşturmak için idealdir.QinQ VLAN'ı destekliyor, SNMP uzaktan yönetimi ve büyük kapasiteli MAC adres tablosunu tamamlamak, istikrarlı çoklu kiracı iş izolasyonunu ve uzun mesafeli fiber sinyal iletimini gerçekleştirmek.
2Endüstri Dikey Özel Ağlar
Çeşitli önemli endüstrilerde güvenli ve istikrarlı özel ağlar inşa etmek için uygundur:
Enerji ve Güç: Güç dağıtım iletişim, alt istasyon izleme ve güç optik fiber iletim omurgası;
Demiryolları ve Ulaştırma: Demiryolu sinyal iletimi, otoyollu akıllı ulaşım, trafik izleme omuriliği;
Finans ve Hükümet: Finansal ofis özel ağları, hükümet ofisleri intranetleri ve kamu güvenliği güvenli şehir ağları;
Petrol ve Madencilik: Petrol sahası uzaktan veri toplama, yeraltı maden endüstriyel kontrol optik ağları;
Eğitim: Kampüs fiber geniş bant, uzaktan öğretim multimedya iletim sistemleri.
3Multimedya Entegre İletişim Sistemleri
IGMP Snooping, MVR çoklu yayın teknolojisi ve Ses VLAN'ını destekler, video, ses ve veri hizmetlerinin eşzamanlı entegre iletilmesini gerçekleştirir.Video konferans sistemleri, IP videofon platformları ve kurumsal birleşik iletişim ağları.
4Gerçek Zamanlı Video İzleme ve İzleme Projeleri
Toplu yüksek çözünürlüklü kamera erişimi için optimize edilmiş, fırtına bastırma, çoklu yayın replikasyonu ve düşük gecikme iletim performansı.Dış yol gözetimi, fabrika atölyesi gerçek zamanlı video izleme ve büyük ölçekli park video güvenlik sistemleri, ön uç izleme ekipmanlarının uzun mesafeli fiber düzenini destekler.
