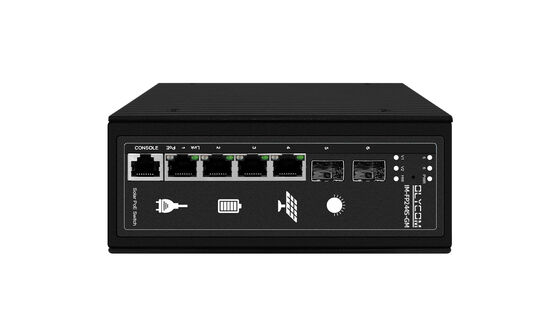

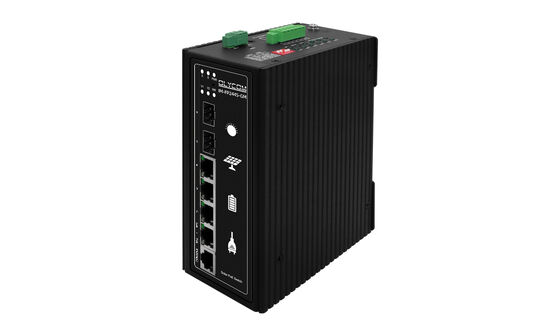

Dahili MPPT Güneş PoE Değiştiricisi L2 Yönetilen Gigabit Ethernet 4 Port DIN CE Montajlı

Ürün Adı

10/100/1000Mbps Yönetilen Endüstriyel Solar PoE Anahtarı(2F+4TP)

Model Numarası

IM-FP244S-GM

Liman

4*10/100/1000Base TX PoE bağlantı noktaları (Veri)

2*100/1000M SFPl bağlantı noktaları

PoE bağlantı noktası

1 bağlantı noktası IEEE802.3af/at/poe++/bt'yi destekler, maksimum 90 W PoE çıkışı

2-4 bağlantı noktası IEEE802.3af/at, maksimum 30W/port, PoE çıkışını destekler

Bağlantı noktalarını yönetme

Bir konsol bağlantı noktası

Anahtarı sıfırla

bir

PoE Köprüsü

Maksimum 120W

Ağ protokolleri

IEEE 802.3;

IEEE 802.3u 100BASE-TX;

IEEE 802.3ab1000BASE-T;

IEEE 802.3x;

IEEE 802.3z 1000BASE-X;

IEEE 802.3af/at; AI PSE'si;

IEEE 802.3ad;

IEEE 802.3q,IEEE 802.3q/p;IEEE 802.1w,IEEE 802.1d,IEEE 802.1S

STP(Yayılan Ağaç Protokolü);RSTP/MSTP(Hızlı Yayılan Ağaç Protokolü)

EPPS halka ağı protokolü;EAPS halka ağı protokolü

Bağlantı Noktası Özellikleri

10/100/1000BaseT(X)Otomatik

İletme modu

sakla ve ilet (tam kablo hızı)

Bant genişliği

20Gbps

Paket İletme

40,32 sayfa

MAC adres tablosu

8K

önbellek

4,1 milyon

İletim Mesafesi

10BASE-T:Cat3,4,5 UTP(=250metre)

100BASE-TX:Cat5 veya üzeri UTP(=100 metre)

1000BASE-TX: Cat6 veya üzeri UTP(=1000 metre)

1000BASE-SX:62,5μm/50μm MMF(2m~550m)

1000BASE-LX:62,5μm/50μm MM(2m~550m) veya 10μm SMF(2m~5000m) Evrensel BIDI desteği

Oran

Ethernet 10 Mbps yarım çift yönlü, 20 Mbps tam çift yönlü

Hızlı Ethernet 100 Mbps yarım çift yönlü, 200 Mbps tam çift yönlü

Gigabit Ethernet 2000Mbps tam çift yönlü

İşlemci

500MHZ

FLAŞ

16 milyon

Veri deposu

128 milyon

Watt

Şarj+tam yük: 300w;

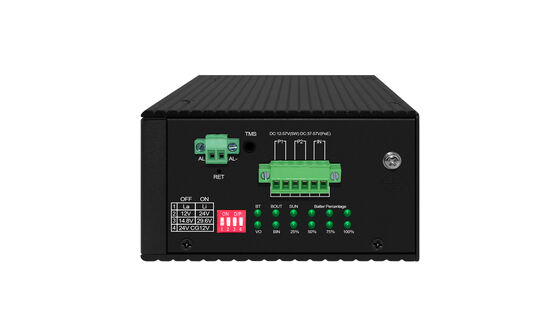

Anahtar fonksiyonu anahtarı

PWR: Güç göstergesi

SYS: Sistem göstergesi

Ağ bağlantı noktası: (ağ bağlantı göstergesi açık yeşil)

PoE gösterge ışığı: (ağ bağlantısı gösterge ışığı turuncu)

Şarj LED göstergesi

BT: Pil durumu göstergesi; VO: POE güçlendirmesi başarılı göstergesi

BOUT: Akü deşarj göstergesi; BIN: Pil şarj göstergesi

SUN: Güneş enerjisi durum göstergesi; %25-%100: Pil seviyesi göstergesi

Şarj fonksiyonu

Tam otomatik şarj, maksimum verimlilik %98, maksimum şarj akımı 15A

Entegre MPPT kontrolü

Entegre pil koruma fonksiyonu

Tam otomatik akü voltajı tanıma

Entegre lityum pil otomatik aktivasyon sistemi

Entegre düşük kapasiteli başlatma koruma sistemi

Entegre akü sıcaklığı izleme arayüzü

Aşırı sıcaklık koruma fonksiyonunu destekler

Güç girişi

12V güneş paneli girişini (≤32V) destekler / 12V pil takımıyla eşleştirilir

24V güneş paneli girişini (≤45V) destekler / 24V pil takımıyla eşleştirilir

Maksimum güç 1200W

Maksimum güneş enerjisi giriş voltajı: 57V

DC girişi 37-57V'yi destekler

DC/pil şarjını ve deşarjını destekler 32-45V

Pil türü

Varsayılan 6 pil türü

1: 12V kurşun-asit akü paketi

2: 24V kurşun-asit akü paketi

3: 12,6V lityum pil takımı

4: 25,2V lityum pil takımı

5: 14,8V lityum demir fosfat pil takımı

6: 29,6V lityum demir fosfat pil takımı

Özelleştirilebilir pil parametreleri

Maksimum 500AH kapasiteyi destekler

Kullanım ortamı

Çalışma sıcaklığı:-20°C~65°C

Depolama sıcaklığı:-40°C~70°C

Çalışma nemi:%10~%90, RH Pıhtılaşma yok

Depolama Nemi:%5~%90, RH Pıhtılaşma olmadan

Yıldırım

Koruma seviyesi

6KV 8/20us;8KV ESD elektrostatik koruma

IP40

boyut (U * G * Y)

Ürün boyutu: 157mm * 115mm * 45mm

Ambalaj boyutu:410mm*280mm*100mm

KB/GW(kg)

3,5/4,1 kg (Diğer: Bu ürün güneş panelleri veya pilleri içermez)

Kurulum

DIN ray tipi (duvara montaj kulplu)

Garanti

1 yıl boyunca tüm cihaz (Aksesuarlar dahil değildir)

Pil Türü

Kurşun asit akü

Lityum pil

Lityum demir fosfat pil

Akü voltajı

12V

24V

12.6V

25.2V

14.8V

29.6V

Şarj modu

MPPT(akım ve voltaj sınırlama - sabit akım - voltaj sınırlama - Basınç ve akım sınırlama --- değişken şarj)

MPPT (akım ve voltaj sınırlama sabit akım sabit voltajı)

Yardımcı Şarj Fonksiyonu

Destek

Akü Gerilimi Algılama Eşiği

<12,6V

<24,8V

<12,2V

<24,4V

<14,2V

<28,8V

Nominal şarj akımı

15A

Şamandıra akımı

50mA-1000mA

—

Kayan zaman

3 saat

—

Şarjı durdurma

Varış şamandıra zamanlaması

Nominal voltaj ve eşzamanlı şarj akımı <30mA

Nominal deşarj akımı

6.5A

3.6A

8,5A

4A

6.5A

4A

PoE çıkış voltajı

42~57V

PoE çıkış gücü

Maksimum 120W

Fotovoltaik açık devre gerilimi

32V

45V

32V

45V

32V

45V

Fotovoltaik giriş

Maksimum 57V, Maksimum 1200W

Maksimum şarj voltajı

14.7V

29.6V

12.6V

25.2V

14.8V

29.6V

Yüzen şarj voltajı

13.7V

27.4V

—

—

—

—

Deşarj kesme gerilimi

10.1V

20.2V

9V

18V

10.2V

20.4V

Tip

Varsayılan 6 akü tipi spesifikasyonu (12V akü paketi * 3, 24V akü paketi * 3) Özelleştirilebilir akü parametreleri

500AH'a kadar destekler

Aşırı sıcaklık koruması

Anakartın aşırı ısınması ve pilin aşırı ısınması nedeniyle otomatik kapanmayı destekler (isteğe bağlı)

Giriş koruması

Aşırı akım, aşırı gerilim, gecikmeli başlatma ve anti bağlantı koruması

Çıkış fonksiyonu

Aşırı akım, aşırı gerilim ve kısa devre

Gösterge ışığı

Sistem normal çalışma göstergesi, akü lambası, giriş normal göstergesi, şarj deşarj göstergesi ve çok fonksiyonlu bileşik arıza göstergesi

Çalışma sıcaklığı

-20°C ~+65°C
