4ch CCTV Kamera Video Dönüştürücü BNC - Fiber Medya Dönüştürücü Rafa Monte Edilebilir
genel bakış
İsim: optik video vericisi ve alıcısı
Model: OM610-4V↑WT/R, modelinizi destekliyoruz
İşlev: 4 kanallı video sinyallerini optik fiber üzerinden iletin
Mesafe: Tek modlu fiberde 20Km ila 80KM, çok modlu fiberde 1km
Özellikleri
Bağımsız ve 3U rafta mevcuttur
Teknik parametreler
| Optik | |
| dalga boyu | 1310nm/1550nm |
| Çıkış gücü | -8~3dBm |
| Optik fiber | Tek mod (9/125um) 20Km, çok modlu (50/125um) 1Km, (62.5/125um) 500m |
| alma hassasiyeti | -30dBm |
| Arayüz | FC standardı, ST/SC isteğe bağlı |
| Video | |
| Kanal Miktarı | 4 kanal, kameradan kontrol merkezine |
| Uyumlu Sistemler | NTSC/PAL/SECAM |
| Empedans/Voltaj | BNC 75Ω (dengesiz) / 2.0Vp-p |
| Diferansiyel Kazanç | < ±1% |
| Diferansiyel Faz | < ±1 |
| S / N Oranı | >60dB(ağırlık)(8 bit) |
| Arayüz | BNC |
| Elektriksel.Çevresel.Mekanik | |
| Çalışma gerilimi | DC 5V1A |
| Çalışma sıcaklığı | -20℃～+70℃ |
| Depolama sıcaklığı | -45℃～+85℃ |
| Nem | 0~95% yoğuşmasız |
| Boyut-bağımsız | 179 mm × 128,5 mm × 28,5 mm |
| Ağırlık | 0,40 kg/adet (Net Ağırlık), 1,26 kg/çift (Brüt Ağırlık) |
Sipariş Bilgileri
| bir | Ses |
| D | Veri |
| K | Alarm (G/Ç, kontak kapatma) |
| P | Telefon |
| E | Ethernet |
| E, B | M-Çoklu mod, W-Tekli mod |
| S,U | S-1310nm, U-1550nm |
| T,R | T -Verici, R-Alıcı |
| FC,ST,SC,LC | Fiber konektör tipi |
| ↑,↓, ↑↓ | ↑- ileri (TX'ten RX'e), ↓ - geri (RX'den TX'e), ↑↓- çift yönlü |
| 1,2,3,… | Gerekli kanalın sinyal miktarının önündeki rakamlar |
| 05, 20, 40… | Fiber konektör-çalışma mesafesinin yanındaki rakamlar |
| OM610-4V↑WT/R-FC20 | 4 kanallı video Tx, tek modlu, tek fiber, 20Km, FC konektörü |
| OM610-4V↑MT/R-FC1 | 4 kanallı video Tx, çok modlu, tek fiber, 1Km, FC konektörü |
Uygulama
Endüstriyel izleme (havaalanı, kimya tesisi, demiryolu vb.)
Şehir trafik izleme sistemi

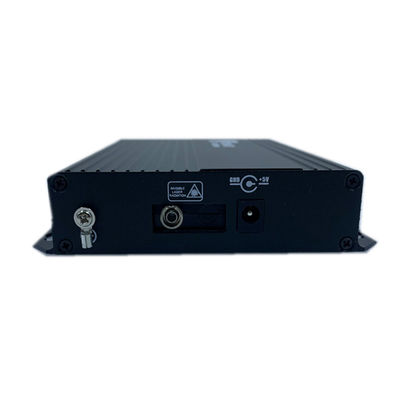

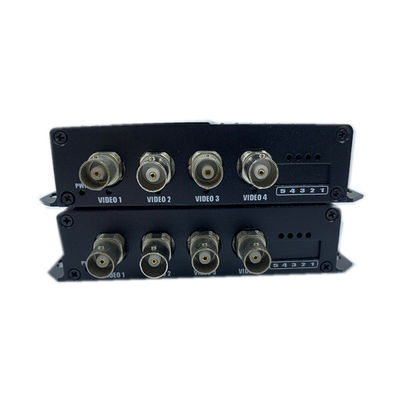

Ürün Resimleri
