Gigabit Tek çekirdekli WDM fiber medya dönüştürücü
WDM Medya Dönüştürücüsünün Ana Özellikleri
- Dalga boyu bölünmesi multiplexing (WDM), 1 fiber üzerinde Tx ve Rx
- 1000BASE-FXFIBER'den 10/100/1000BASE-T COPPER Ethernet'e dönüşüm
- 1600byte süper veri paketi iletimi
- Tam dupleks akış kontrolü, Yarım duplex geri basınç
- Güç ve ağ durumunu göstermek için tam konumda LED'ler
- 14 slotlu fiber medya dönüştürücü raf için kullanılabilir
- Dalga boyu bölünme multiplexing (WDM) teknolojisi ile 1 fiber iletim özellikli
- Tipik bir Ethernet bağlantısının fiziksel mesafe aralığını 20km-100km'ye uzatmak için fiber optik kullanın
- Okullarda, siber barlarda, ofislerde ve telekomünikasyon ağlarında uygulanır
Fiber Optik Değiştiricinin Teknik Parametreleri
| Standart |
IEEE802.3 (10BASE-T), IEEE802.3u 100BASE-TX/FX (Hızlı Ethernet),
IEE802.3z 1000BASE -SX/LX ((Gigabit-Ethernet)
IEEE802.3x (Akış Kontrolü)
IEEE802.1q, IEEE802.1p QoS, IEEE802.1d Genişleme Ağacı
|
| 10/100/1000BASE-T |
STP veya UTP Kategori 5/5e/6 kablosu (En fazla 100m) |
| 1000BASE-FX |
9/125um tek modlu fiber kablosu (20/40/60/80/100/120km) |
|
Dönüştürme Modu
Gecikme Zamanı
|
Depolama ve iletme <10us, düzden <0.9us |
| Akış kontrolü |
Tam dupleks akış kontrolü, Yarım duplex geri basınç |
| RJ-45 Port |
Otomatik MDI/MDIX |
| Fiber Bağlantısı |
SC standardı, ST/FC isteğe bağlı |
| Dalga boyu |
1310/1550nm |
| Boyutları |
70mm ((W) x 93mm ((D) x 25mm ((H) |
| Ağırlık |
Net ağırlığı: 0.16kg; Brüt ağırlığı: 0.42kg |
| Giriş Voltajı |
DC 5V1A Dış güç adaptörü ile |
| Güç tüketimi |
<2,5W |
| MTBF |
50,000 saat |
| BER |
< 1/1000000000 |
| MAC Adres Tablosu |
1K |
| Buffer Boyutu |
128K. |
| Çalışma sıcaklığı |
0°C~50°C |
| Depolama sıcaklığı |
-40°C~70°C |
| Depolama Nemliği |
% 5~90% düşmeyen |
Yönetilmeyen Medya Dönüştürücü Uygulamaları
Ticari Medya Dönüştürücü sipariş ayrıntıları
| TA511/2-GE/SC-20 |
10/100/1000M, bağımsız, Tek fiber, Tek mod, SC, 20km, harici güç kaynağı |
| TA511/2-GE/SC-40 |
10/100/1000M, bağımsız, Tek fiber, Tek mod, SC, 40km, harici pweya da tedarik |
| TA511/2-GE/SC-60 |
10/100/1000M, bağımsız, Tek fiber, Tek mod, SC, 60km, harici güç kaynağı |
| TA511/2-GE/SC-80 |
10/100/1000M, bağımsız, Tek fiber, Tek mod, SC, 80km, harici güç kaynağı |
| TA511/2-GE/SC-100 |
10/100/1000M, bağımsız, Tek fiber, Tek mod, SC, 100km, harici güç kaynağı |
| TA511/2-GE/SC-120 |
10/100/1000M, bağımsız, Tek fiber, Tek mod, SC, 120km, harici güç kaynağı |
Sorun giderme
1Ağ paket kaybı mı?
A: (1) Dupleks modunun uyumsuzluğu MC ve anahtar, yönlendirici gibi diğer bağlı ekipmanlar
(2) Lütfen sorun olup olmadığını kontrol edin. RJ45 kablosu ve RJ45 fiş
(3) Lütfen doğru yama kablosunu kullandığınızı kontrol edin. ve doğru bağlantıyı yap
(4) Lütfen fiber bağlantı kaybı ötesinde olup olmadığını kontrol Alıcı hassasiyeti
2MC bağlandıktan sonra iletişim kuramaz mı?
A: (1) Fiber bağlantıları karşıt, tüm değiş tokuş TX ve RX lifleri
(2) RJ45 bağlantısı diğer bağlantılarla doğru şekilde bağlanmamıştır. Ekipmanlar (lütfen çapraz çizgiye ve
Doğrudan hat)
Fiber bağlantısı da uyumsuzluk sorunu olabilir, Örnek: Medya dönüştürücü LFP fonksiyonuna sahipse,
APC çekirdeği ile fiber yama kablosunu bağladığınızda Alıcı ile PC olan medya dönüştürücü Çekirdek, medya dönüştürücü iletişim kurmayacak
Ama medya dönüştürücü LFP fonksiyonu olmadan ise, Hiçbir etkisi olmayacak.
3. S: Test yöntemleri nasıl uygulanabilir? Medya dönüştürücüde bir sorun mu var?
(1) Yerel site testi
İki MC'yi iki PC'ye bağlayın ve Ping testi yapın.
Eğer Ping sorun değilse, yani medya dönüştürücüler.
Sorun yok; eğer Ping sorun ve yapabilir Tabii medya dönüştürücüde bir sorun var.
(2) Uzak yer testi
İki medya dönüştürücü iki PC ile bağlayın ve Eğer Ping iyi değilse, kontrol etmelisiniz. Fiber bağlantısı normal olup olmadığını ve iletim Ve PC'nin alıcı gücü uygun aralıkta.
Eğer Ping testi ile bir sorun yoksa, Fiber bağlantısı iyi, bazı sorunlar var yargılayabilirsiniz Anahtarla.

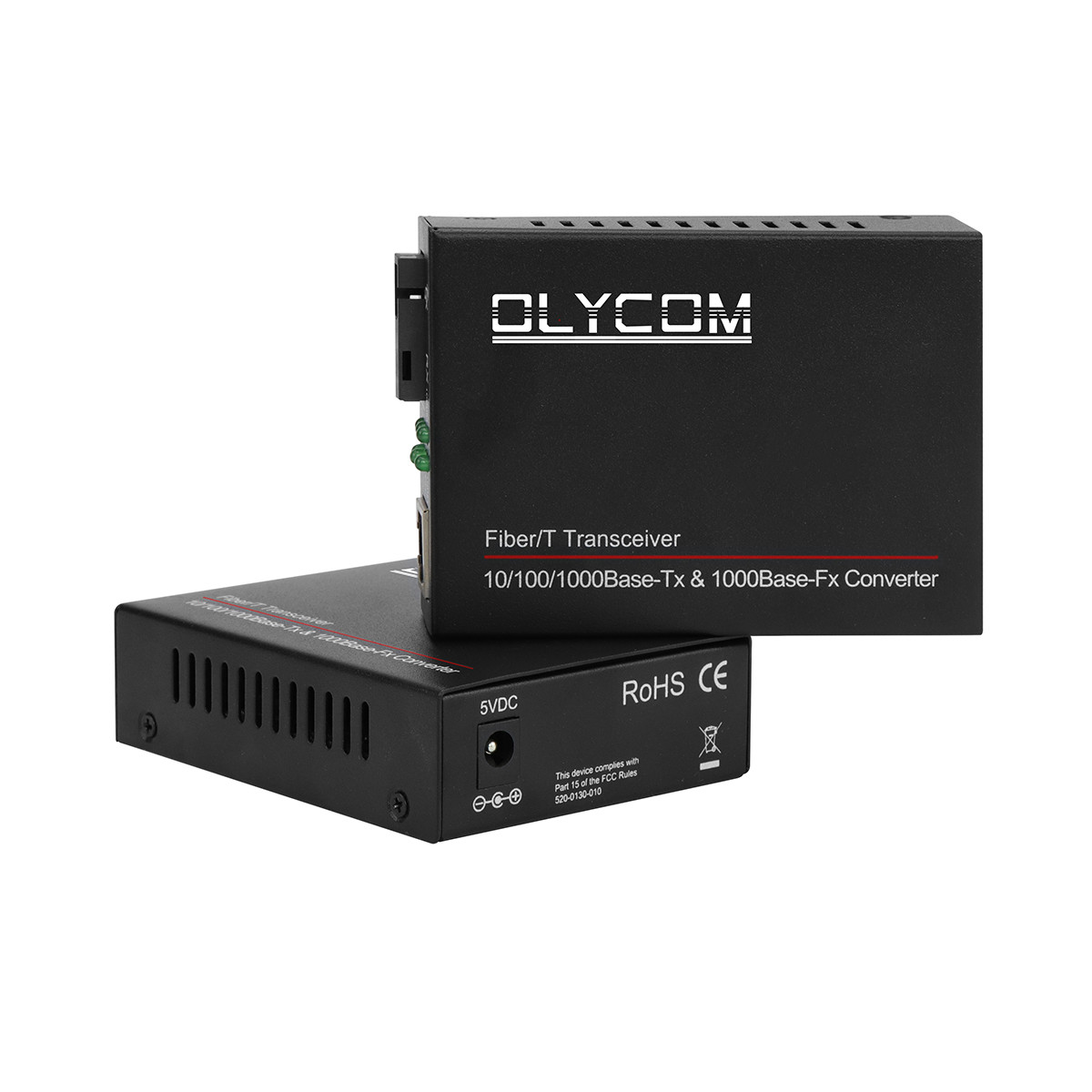

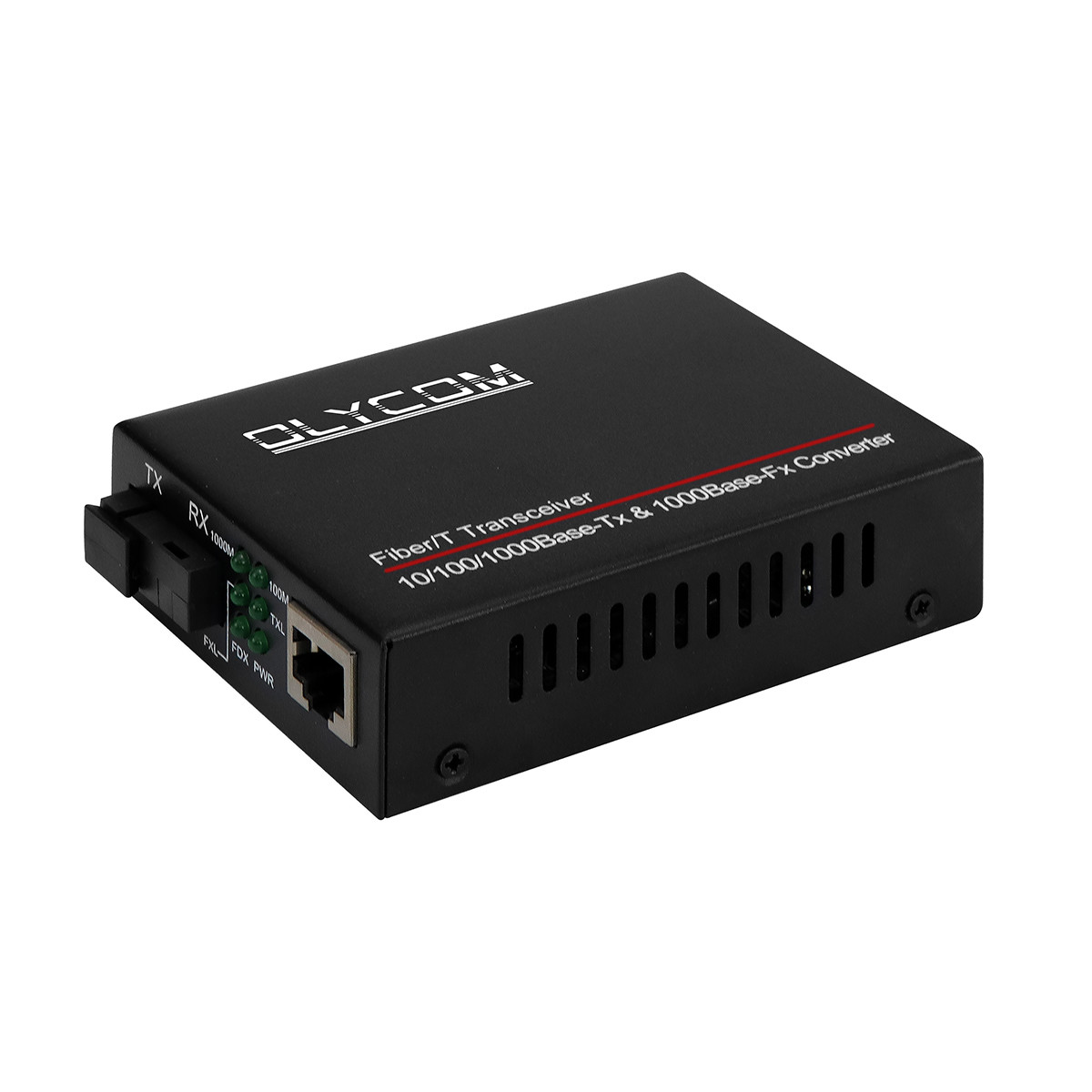

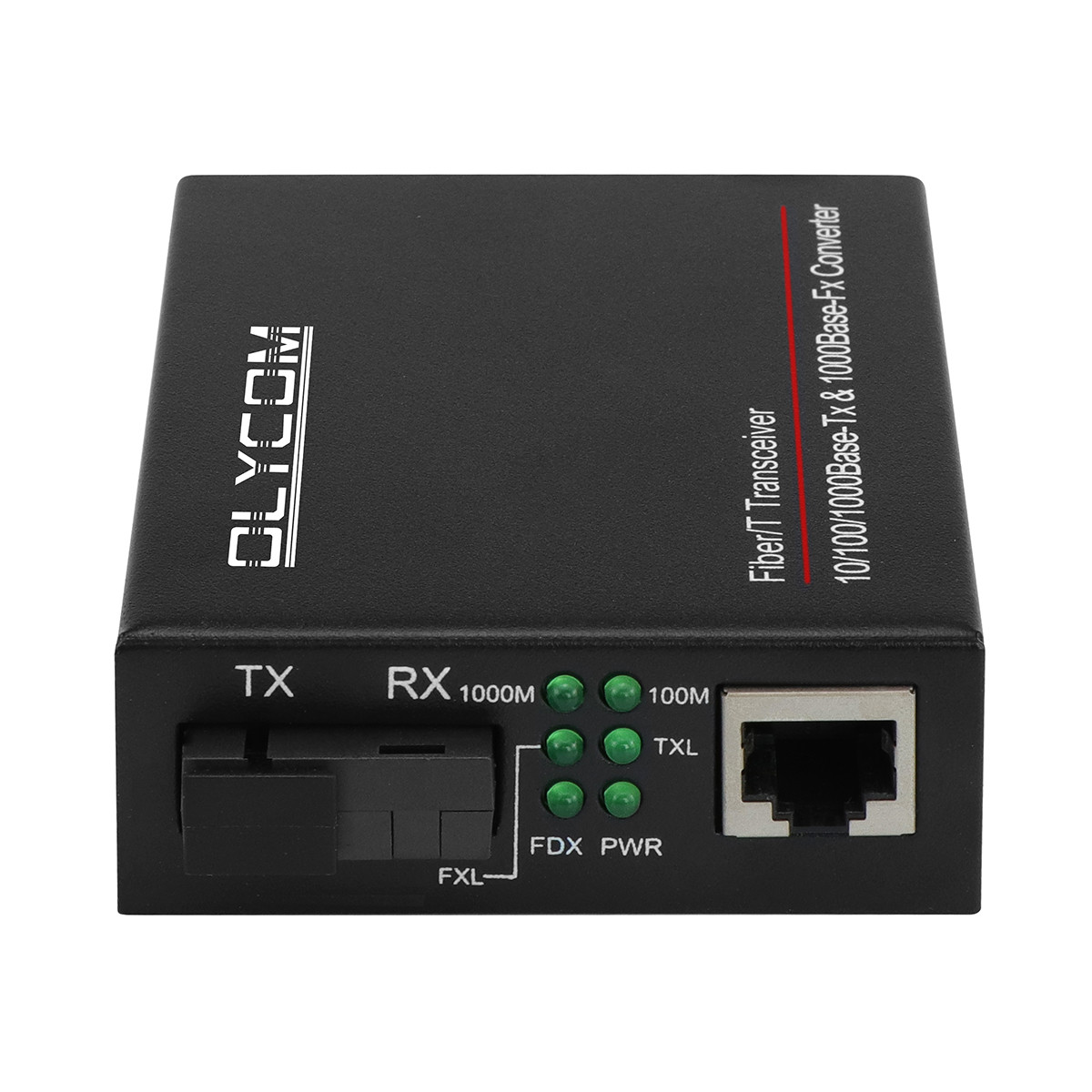

Ürün Fotoğrafları
