Kompakt Modüler Tasarım Tek Noktadan 400G/800G DWDM Çözümü
Ürüne Genel Bakış
OM5800, OLYCOM tarafından piyasaya sürülen sektör lideri yenilikçi bir DCI OTN iletim platformudur.
OM5800, uzun mesafeli ve geniş bant genişliğine sahip kullanıcı veri merkezi ara bağlantı iletiminin ihtiyaçlarını etkin bir şekilde karşılayan küçük boyut, büyük kapasiteli servis erişimi, uzun mesafe iletimi, Web GUI basit ve rahat çalışma ve yönetim, güvenilir çalışma ve enerji tasarrufu ve emisyon azaltma özelliklerine sahiptir.
OM5800, aynı kasa içinde hem maliyeti azaltmak için optik-elektrik ayırmayı hem de entegre yönetimi mümkün kılan modüler bir tasarıma sahiptir.
SDN yetenekleri ile akıllı ve açık bir ağ mimarisi oluşturur.
Sistem, NetConf/YANG protokolünü temel alan YANG modeli arayüzünü desteklerken aynı zamanda kolaylaştırılmış operasyonlar için Web GUI, CLI, NetConf ve SNMP gibi birden fazla yönetim yöntemi sunar.
Temel Özellikler
1. Ultra yüksek entegrasyon:
1U&2U Kasa, 2U, 4*1,6T servis yuvasını destekler, 1U, 2*1,6T servis yuvasını destekler; servis kartı uyumludur
Müşteri tarafı:
GE/10GE/10GWAN/STM64/OTU2/100GE/'yi destekler
OTU4/400GE vb.(ayrıntılar için kartın ayrıntılarına bakın)
Hat tarafı:
Dalga başına 100G/200G/400G/800Gbps'yi destekler
2. Ultra büyük kapasite:
Tek bir kasa 6,4 tona kadar servis kapasitesi taşıyarak sektör lideri seviyeye ulaşabilir
3. Aşırı basit işlemler:
Esnek tanım, web GUI akıllı bakımı,
uzaktan çalıştırmanın çalışabilirliğini iyileştirmek ve
Bakım
Uzak ağ bağlantı noktasını ve seri bağlantı noktasını destekler
erişim ve uzaktan soğuk ve sıcak yeniden başlatmayı destekler
Şasi ve kartın uzaktan yükseltilmesini, uzaktan konfigürasyon içe aktarımını ve uzaktan günlük indirmeyi destekleyin
4. Beyaz kutu tasarımı:
Yang modeline dayalı Netconf protokolleri desteği
Web GUI/CLI/SNMP
Açık yönetim arayüzünü bekleyin, Açık API'yi destekleyin ve yönetim ayrıştırmasını gerçekleştirin
5. Veri merkezi ve makine odası ortamı için uygundur:
Servisin/ana denetleyicinin/Ethernet arayüzünün/fan/güç kartının çalışırken takılmasını destekler
Tüm makine, güçlü ısı dağıtma kapasitesine sahip ileri hava/hava sonrası tasarıma sahiptir.
Master 1:1 yedekleme, Gigabit Ethernet desteği
yönetim, OSPF ağ iletişimi desteği
Veri merkezi uygulamaları için AC/HVDC/-48V güç kaynağıyla uyumludur.
Ürün Özellikleri
|
Proje Adı
|
Tanım
|
|
İletim Kapasitesi
|
96*200Gbps /60*400Gbps
|
|
Ağ Yönetim Birimi
|
-
2U/4U Şasi: çift ana 1:1 yedekleme koruması
-
1U Şasi: tek ana
-
Yönetim bağlantı noktası: 2* RJ45 Gigabit Ethernet elektrik bağlantı noktası, 2*SFP Gigabit Ethernet optik bağlantı noktası
1 * Tip-C USB Konsol Bağlantı Noktası
MUX bağlantı noktaları: 2*Mux ve Demux Cihaz Yönetim Bağlantı Noktası
|
|
Elektrik Katman Kartı
|
200G TMUX, çift 2*100G ila 1*200G hizmetlerini destekler
200G TMUX, 20*10G'den 1*200G'ye kadar hizmetleri destekler
200G TMUX, 10*10G + 1*100G veya 2*100G ila 1*200G hizmetlerini destekler
400G TMUX, 4*100G'den 1*400G'ye kadar hizmetleri destekler
400G TMUX, 4*100G ila 2*400G (1+1 koruma) hizmetlerini destekler
800G TMUX, 8*100G'den 1*800G'ye kadar hizmetleri destekler
800G TMUX, çift 2*400G ila 1*800G hizmetlerini destekler
|
|

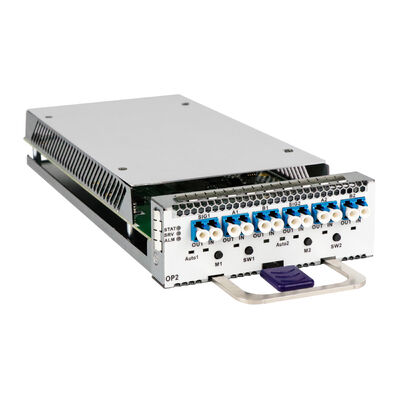

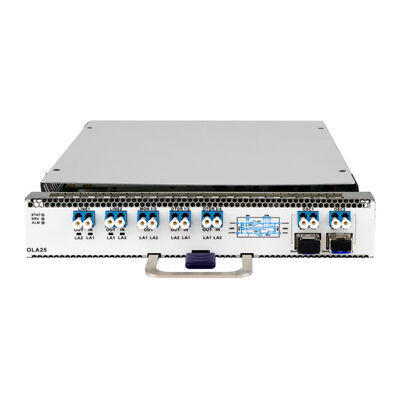

Optik Katman Kartı
|
WSS kartı / TFF kartı / OP kartı / OTDR kartı / OCM kartı / OA kartı / OLA kartı / PTM kartı / 8 dalgalı MUX /48 dalgalı MUX / 48 dalgalı VMUX /96 dalgalı MUX kartı
|
|
Boyut
|
1/2 Servis Kartı
|
216 mm (G) * 262 mm (D) * 40 mm (Y)
|
|
1/4 Servis Kartı
|
107 mm (G) * 262 mm (D) * 40 mm (Y)
|
|
4U Şasi
|
16*1/4 yuvayı veya 8*1/2 yuvayı destekler
442mm (G) *485mm (D) * 176mm (Y)
|
|

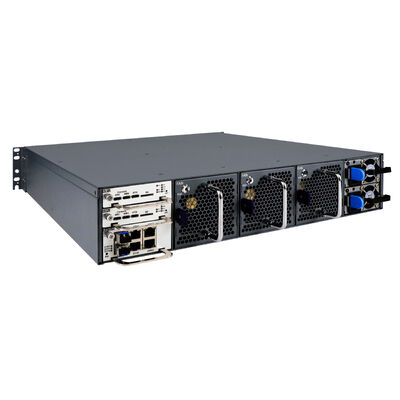

2U Şasi
|
8*1/4 yuvayı veya 4*1/2 yuvayı destekler
442 mm (G) * 485 mm (D) * 88 mm (Y)
|
|
1U Şasi
|
4*1/4 yuvayı ve 2*1/2 yuvayı destekler
442 mm (G) * 485 mm (D) * 44 mm (Y)
|
|
Çevre
|
Çalışma Sıcaklığı
|
-5°C ~ 45°C
|
|
Depolama Sıcaklığı
|
-40°C ~ 80°C
|
|
Nem
|
%5 ~ %95 yoğunlaşma yok
|
|
Güç Kaynağı
|
Çift güç 1:1 yedekleme: AC220V/yüksek gerilim DC/-48V isteğe bağlı
|
|
Güç Dağılımı
|
4U<2300W,2U <1300W; 1U <800W (tam hızda tam katman gücüne/fan temel alınarak),
|
Telekom Kalite Kontrol Çerçevesi
1. Kalite Standartları
ISO9001, CE, FCC, RoHS, IEEE, ITU-T ile uyumlu
Müşteriye özel gereksinimleri dahil edin
Karşılaştırma ölçütlerini tanımlayın: verim, gecikme, güç tüketimi, dayanıklılık
2. Kalite Kontrol Süreci
Gelen Denetim: Optik modülleri, PCB'leri, güç kaynaklarını ve muhafazaları kontrol edin
Üretim Kontrolü: AOI denetimi, lehimleme kalitesi, optik hizalama, bağlantı noktası ve PoE doğrulaması
Fonksiyonel Test:
Anahtar: verim, VLAN, QoS, PoE çıkışı
DWDM: dalga boyu doğruluğu, OSNR, optik güç seviyeleri
Çevresel Testler: sıcaklık (-40~75°C), nem, titreşim
Yanma: yüksek yükte çalışma, paket kaybını ve kararlılığını izleme
Son Kontrol: görünüm, etiketleme, tam işlev yeniden testi
3. Test Ekipmanı
Optik Spektrum Analizörü (OSA)
Trafik Oluşturucu (iş hacmi, gecikme)
Protokol Analizörü (TCP/IP, VLAN)
Çevre odaları ve titreşim masaları
4. Dokümantasyon
Tam test kayıtları (raporlar, kalibrasyon, sertifikalar)
İzlenebilirlik ve kusur takibi için QC sistemi
5. Sürekli İyileştirme
Kök Neden Analizi (RCA)
Müşteri geri bildirim döngüsü
Düzenli personel eğitimi
Sonuç: Daha yüksek güvenilirlik, daha düşük arıza oranı, daha düşük satış sonrası maliyet.
