Olycom Gigabit 15.4W 30W PoE Güçlü Ağ Değiştiricisi
Endüstriyel Ethernet Değiştiricisinin Tanıtımı

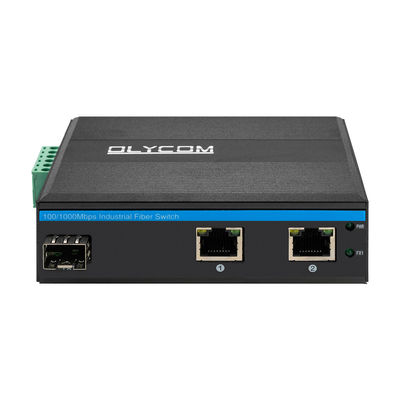

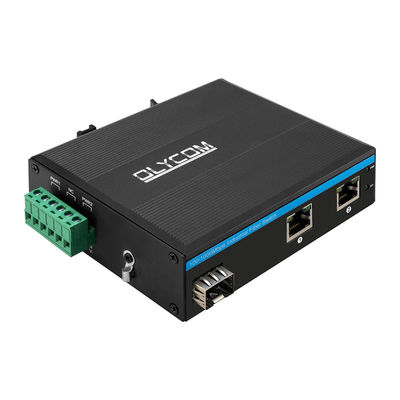

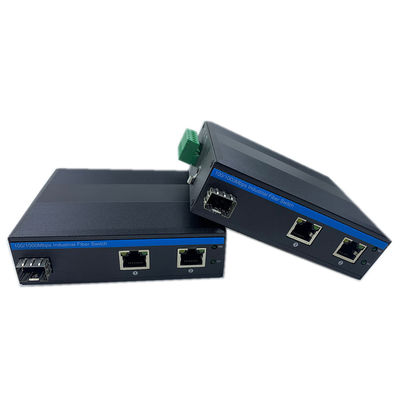

IM-FP122GE serisi 10/100/1000 Mbps endüstriyel PoE fiber anahtarı
- IEEE802.3af/at ile uyumluluk
- Aktif PoE (DC48V) PoE IP kameralarına, WAP'lere vb. Cat5 veya daha yüksek bakır kablosuyla besleme
- 1x100/1000Mbps otomatik algılayıcı SFP fiber portları
- 2x10/100/1000Mbps Otomatik algılama RJ45, IEEE 802.3af / 1 ~ 2 bağlantı noktasına kadar güç
- Bağlanmış elektrikli ekipmanların PoE modlarını (PoE olmayan, 802.3af/at uyumlu) tespit etmek
- 6KV Ethernet dalgalanma koruması, sert dış ortamlara uyarlanır
- DIN ray veya duvar montajı
- Güç aralığı 100 metreye kadar
- FCC ve CE standartlarına uygun
- Çalışma ortamı sıcaklığı: -40°C75°C
Güvenilir endüstriyel kalite tasarımı, otomasyon sisteminin sürekli ve istikrarlı çalışmasını sağlayabilir.
Endüstriyel Fiber Değiştiricisi Spesifikasyonu
| Ürün Adı |
Gigabit Yönetilmeyen Endüstriyel PoE Fiber Switch ((1F+2TP) |
| Model numarası. |
IM-FP122GE |
| Liman |
1x100/1000M SFP Fiber
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km
MM: 1310nm, 2km; 850nm, 500 metre
2x10/100/1000M UTP RJ45 ((MDI/MDIX otomatik algılama desteği)

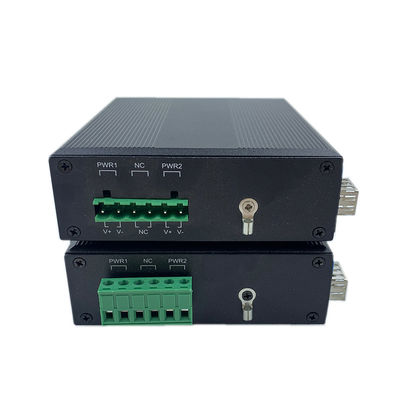

1x6-PIN güç terminal bloğu
|
| Protokol |
IEEE 802.3 ((10Base-T)
IEEE 802.3u ((100Base-TX)
IEEE 802.3ab ((1000Base-TX)
IEEE 802.3af 15.4W ((PoE)
IEEE 802.3at 30W ((PoE+)
|
| Değiştirme Özellikleri |
İletişim modu: depolama ve iletme
Gönderme gecikmesi: <10 us
Sistem bant genişliği: 6Gbps (trafik sıkışıklığı olmayan)
Gönderme hızı: 8.928Mmps
4K.
Paket tamponu boyutu: 1.75Mb
|
| Ağ Medyası |
10BASE-T: CAT3, CAT4, CAT5 korunmamış bükülmüş çift ((≤100m)
100/1000BASE-TX: CAT5 veya daha yüksek korumalı bükülmüş çift ((≤100m)
|
| LED |
Güç, Fiber, Ağ, PoE
Güç.
Fiber: FX1
Açık: iletim normal.
Kapalı: iletim normal değil ((hatalı optik modül veya bağlantısı kesilmiş)
Bakır turuncu: PoE göstergesi
PoE çalışıyor.
Kapalı: PoE çalışmıyor veya bu Non-PoE cihazı
Bakır yeşil: Hız göstergesi
Açık: iletim hızı 1000 Mbps
Göz kırpıyor: iletiliyor
Kapalı: Bağlantısı kesilmiş veya çalışma hızı 10/100Mbps
|
PoE hakkında
PoE güç kaynağı giriş voltajı: 48V (max 52V)
Tek PoE güç kaynağı çıkış gücü: 30W (port 1~4)
Toplam bütçe: 120W
PoE çıkış voltajı: 48V
Ters bağlantı: destek
Güç tüketimi: PoE≤5W olmadan tam yükleme
PoE kablolama: 1/2 (V+), 3/6 (V-)
Endüstri Standartları
ESD: IEC61000-4-2, ±15KV hava, ±6KV temas
EFT: IEC61000-4-4, Genel ±6KV
Akım: IEC61000-4-5, Diferansiyel ±2KV, Genel±6KV
Sertifikasyon
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Part 15 Subpart B ((B sınıfı) ANSI C63.4: 2014
Paket listesi
- 1pc anahtarı
- 1pc kullanma kılavuzu
Not:
Aksesuarlar ((DIN ray destek, optik modül, güç kaynağı, yama kablosu, ağ kablosu vb.) ambalaj kutusuna dahil değildir, lütfen kendiniz hazırlayın veya bizden tam bir set satın alın
Nakliye kutusu bilgileri
Ürün boyutu: 11.4*9.3*3.5cm
İç kutu boyutu: 23*16.5*5.8cm
Ürün ağırlığı: 0.35Kg
Paket ağırlığı: 0.45Kg
Ana kutu boyutu: 67*33*47cm
Ambalaj miktarı: 40 pcs
Paket ağırlığı: 20Kg
| Endüstriyel Optik Modül |
| OSPL1E06D-85 |
100BASE-FX ((850nm) |
| OSPL1E06D |
100BASE-FX |
| OSPL1E20D |
100BASE-LX |
| OSPL1E40D |
100BASE-EX |
| OSBL1E20D-35 |
100BASE-BX-U ((TX 1310 RX1550) |
| OSBL1E20D-53 |
100BASE-BX-D ((TX 1550 RX1310) |
| OSPL1G05D |
1000BASE-SX |
| OSPL1G06D |
1000BASE-SX ((1310nm) |
| OSPL1G20D |
1000BASE-LX |
| OSPL1G40D |
1000BASE-EX |
| OSBL1G20D-35 |
1000BASE-BX-U ((TX 1310 RX1550) |
| OSBL1G20D-53 |
1000BASE-BX-D ((TX 1550 RX1310) |
| Endüstriyel DIN güç kaynağı |
| IM-DAC220/DC48V1.6A |
AC220V'den DC48V1.6A'ya, -30°C~70°C |
| IM-DAC220/DC48V2.5A |
AC220V'den DC48V2.5A'ya, -40°C~70°C |
CCTV PoE anahtarının uygulanması
